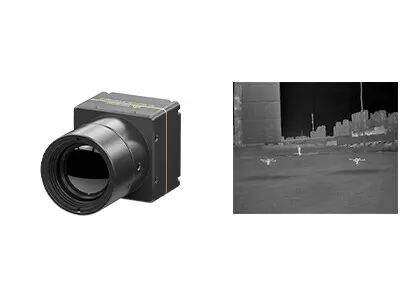

Net Görüntüleme ve AIoT Uygulaması için LWIR 640X512 / 12μm Termal Görüntüleme Çekirdeği

  • LWIR 640X512 / 12μm Thermal Imaging Core for Clear Imaging & AIoT Application
Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı GST
Sertifika ISO9001:2015; RoHS; Reach
Model numarası PARASI612/R
Min sipariş miktarı 1 parça
Fiyat Negotiable
Ödeme koşulları L/C, T/T

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Sıcaklık aralığı -20℃~+550℃ (Özelleştirilebilir) Sıcaklık Doğruluğu ±3℃ veya ±3%
Çözünürlük 640x512 / 12μm NETD ＜40mK
Spektral aralık 8~14μm Boy 25,4x25,4x14,1 mm
Vurgulamak

12μM Termal Görüntüleme Çekirdeği

,

LWIR Termal Görüntüleme Çekirdeği

,

AIoT Termal Görüntüleme Çekirdeği
Mesaj bırakın
Ürün Açıklaması
COIN612 LWIR Kamera Modülü



Net Görüntüleme ve AIoT Uygulaması için LWIR 640X512 / 12μm Soğutmasız Termal Kamera Çekirdeği



Ürün Açıklaması



COIN612/R, Global Sensor Technology (GST) tarafından geliştirilen COIN serisi kızılötesi termal kamera modüllerinden biridir.640x512 / 12μm gofret seviye paketi (WLP) kızılötesi termal dedektörü, yüksek performanslı sinyal işleme devresini ve görüntü işleme algoritmasını entegre eder.



COIN612/R kızılötesi kamera çekirdeği, 40 mK NETD'den daha az ve 640x512 IR piksel çözünürlüğe sahip keskin ve ayrıntılı termal görüntüler sunar.Ayrıca endüstriyel sıcaklık ölçümü için -20℃~550 ℃ ölçüm aralığına sahip isteğe bağlı bir termografik fonksiyona sahiptir.



COIN612/R kızılötesi modülü, DVP/LVDS çok modlu görüntü çıkış arayüzlerini, RAW/YUV görüntü veri çıkışını ve seri port kontrolünü destekler.Hafifliği, kompakt boyutu, düşük güç tüketimi ve çoklu arayüz seçenekleri sayesinde COIN612 termal kamera modülü, termal görüntüleyiciler ve kızılötesi termografik kameralar gibi çok sayıda kızılötesi ürüne kolay yapılandırma ve entegrasyon sağlar.



Ana Özellikler



- Mini Boyut: 25.4x25.4x14.1mm

- Hafif Ağırlık

- NETD<40mk

- Yüksek Kaliteli Görüntü

- Düşük güç tüketimi

- Hızlı Geliştirme ve Entegrasyon



Ürün Özellikleri



modeli PARASI612/R
IR Dedektör Performansı
Çözünürlük 640x512
Piksel aralığı 12μm
Spektral aralık 8~14μm
NETD <40mk
Görüntü işleme
Kare hızı 25Hz/30Hz/50Hz/60Hz
Başlama zamanı <3s
Analog Video PAL/NTSC
Dijital video RAW/YUV/BT656
Karartma Modu Doğrusal/Histogram/Karışık
Dijital yakınlaştırma 1~8X Sürekli Yakınlaştırma, Adım Boyutu 1/8
Görüntü Ekranı Siyah Sıcak/Beyaz Sıcak/Sahte Renk
Görüntü Yönü yatay
Görüntü Algoritması NUC/AGC/IDE/DNR
Elektriksel Özellikler
Standart Harici Arayüz 30pin_HRS
İletişim Modu RS232-TTL, 115200bps
Besleme gerilimi 3.5~5.5V
Tipik Güç Tüketimi <0,75W
Sıcaklık ölçümü
Çalışma Sıcaklığı Aralığı -10°C~50°C
Sıcaklık Ölçüm Aralığı -20°C~150°C, 100°C~550°C
Sıcaklık Doğruluğu ±3°C veya ±%3 (Maksimum Değeri Alın)
SDK Destek ARM/Windows/Linux SDK, Tam Ekran Termografi
Fiziksel özellikler
Boyut (mm) 25,4x25,4x14,1 (Deklanşörlü)
Ağırlık Modül: 13g±0.5g (Deklanşörlü)
Modül+8.8mm Lens: 22.4g±0.5g
Modül+13mm Lens: 41g±0.5g
Modül+19mm Lens: 43.9g±0.5g
Çevresel Uyum
Çalışma Sıcaklığı -40°C ~ +70°C
Depolama sıcaklığı -45°C ~ +85°C
Nem %5~95, Yoğuşmasız
Titreşim Rastgele Titreşim 5.35grms, 3 Eksen
Şok Yarım sinüs Dalga, 40g/11ms, 3 Eksen 6 Yön
Optik
Opsiyonel Lens Sabit Odaklı Atermal: 8,8 mm/13 mm/19 mm



Endüstriyel Uygulamalar



COIN612/R soğutmasız FPA LWIR termal kamera modülü, Termografi, Güvenlik ve İzleme, Dış Mekan, Yangınla Mücadele ve Kurtarma, AIoT, Akıllı Donanım, UAV Yükleri, ADAS vb. alanlarda yaygın olarak kullanılmaktadır.



Net Görüntüleme ve AIoT Uygulaması için LWIR 640X512 / 12μm Termal Görüntüleme Çekirdeği 0



Ürün Grubumuz



Net Görüntüleme ve AIoT Uygulaması için LWIR 640X512 / 12μm Termal Görüntüleme Çekirdeği 1



SSS



1. Uygun kızılötesi dedektör çözünürlüğü nasıl seçilir?
Ürünlerinizin gerçek ihtiyaçlarına ve uygulamalarına bağlıdır ve fiyat da dikkate alınması gereken bir faktördür.Görüntü kalitesi yüksek değilse, 120x90, 256x192, 400x300 gibi düşük çözünürlüklü kızılötesi dedektörü seçebilirsiniz.Uzaktan izleme gibi bazı özel amaçlar için çok net bir görüntüye ihtiyacınız varsa, 1280x1024 yüksek çözünürlüklü kızılötesi dedektörü seçebilirsiniz.



2. Termal görüntüleme için doğru sözde renk nasıl seçilir?
- Gri beyaz, küçük sıcaklık farkı olan hedef için daha uygundur
- Kırmızı ve mavi, sorunlu noktaların bulunması gereken sahne için daha uygundur.
- Demir kırmızısı, enerji endüstrisinin standart renk paletidir.
Not: Hangi paleti seçerseniz seçin, termal sıcaklık hiç değişmeyecektir.



3. Uygun bir kızılötesi termal kamera lensi nasıl seçilir?
- Standart lens, uygun mesafe ile normal hedefleri karşılayabilir
- Telefoto lens için nispeten küçük ve uzun mesafeden görülmesi gereken hedefler için uygundur.
- Yakın mesafedeki nesneleri daha ayrıntılı görmek için geniş açılı lens daha iyidir.
- Makro lens, çip devresi gibi yakın mesafeden çok teneke hedefi görmek içindir.
