640x512 / 12μm LWIR Termal Modül Soğutmasız Çoklu Standart Arayüzler
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 640x512 / 12μm | NETD | <40mK |
---|---|---|---|
Spektral aralık | 8~14μm | Boyut | 25,4x25,4x14,1 mm |
Sıcaklık aralığı | -20℃~+150℃ (Özelleştirilebilir) | Sıcaklık Doğruluğu | ±3℃ veya ±3% |
Vurgulamak | 640x512 LWIR Termal Modül,Çoklu Standart LWIR Termal Modül |

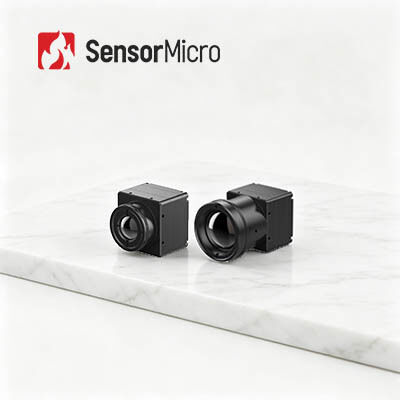

LWIR 640X512 / 12μm Soğutmasız Kızılötesi Modül, Termal Görüntüleyiciye Entegre, Kızılötesi Kamera
COIN612/R kızılötesi termal kamera modülü, son teknoloji 12μm VOx mikrobolometre teknolojisini benimser ve 640x512 gofret seviye paketi (WLP) kızılötesi termal dedektörü entegre eder.Hassas görselleştirme ve net görüntü sunumu, kompakt boyut ve düşük maliyet özelliklerine sahiptir.
COIN612/R termal kamera çekirdeği, -20℃~550 ölçüm aralığı ile isteğe bağlı bir termografik fonksiyona sahiptir.Kızılötesi radyometrik ölçümü, sıcaklık alanı ölçümlerinde termokupllardan daha kesin ve daha güvenilir bir sonuç verir.
Tamamen optimize edilmiş yapısı, düşük güç tüketimi ve çeşitli standart arayüzleri sayesinde COIN612 kızılötesi kamera modülü, müşterilere bazı standart konfigürasyonlar sağlayabilir.Ayrıca müşterilerin gereksinimlerini karşılamak için bazı özelleştirilmiş OEM çözümleri mevcuttur.İnsansız hava araçları (İHA), dronlar, polis ve itfaiye birimleri gibi birçok türde cihaza kolayca entegre olur.
- Keskin ve net termal görüntüleme sunumu
- Hassas sıcaklık ölçümü
- Çeşitli başarılı entegrasyon çözümleri
- Kolay entegrasyon için çoklu standart arayüzler
modeli | PARASI612/R |
IR Dedektör Performansı | |
Çözünürlük | 640x512 |
Piksel aralığı | 12μm |
Spektral aralık | 8~14μm |
NETD | <40mk |
Görüntü işleme | |
Kare hızı | 25Hz/30Hz/50Hz/60Hz |
Başlama zamanı | <3s |
Analog Video | PAL/NTSC |
Dijital video | RAW/YUV/BT656 |
Karartma Modu | Doğrusal/Histogram/Karışık |
Dijital yakınlaştırma | 1~8X Sürekli Yakınlaştırma, Adım Boyutu 1/8 |
Görüntü Ekranı | Siyah Sıcak/Beyaz Sıcak/Sahte Renk |
Görüntü Yönü | yatay |
Görüntü Algoritması | NUC/AGC/IDE/DNR |
Elektriksel Özellikler | |
Standart Harici Arayüz | 30pin_HRS |
İletişim Modu | RS232-TTL, 115200bps |
Besleme gerilimi | 3.5~5.5V |
Tipik Güç Tüketimi | <0,75W |
Sıcaklık ölçümü | |
Çalışma Sıcaklığı Aralığı | -10°C~50°C |
Sıcaklık Ölçüm Aralığı | -20°C~150°C, 100°C~550°C |
Sıcaklık Doğruluğu | ±3°C veya ±%3 (Maksimum Değeri Alın) |
SDK | Destek ARM/Windows/Linux SDK, Tam Ekran Termografi |
Fiziksel özellikler | |
Boyut (mm) | 25,4x25,4x14,1 (Deklanşörlü) |
Ağırlık | Modül: 13g±0.5g (Deklanşörlü) Modül+8.8mm Lens: 22.4g±0.5g Modül+13mm Lens: 41g±0.5g Modül+19mm Lens: 43.9g±0.5g |
Çevresel Uyum | |
Çalışma Sıcaklığı | -40°C ~ +70°C |
Depolama sıcaklığı | -45°C ~ +85°C |
Nem | %5~95, Yoğuşmasız |
Titreşim | Rastgele Titreşim 5.35grms, 3 Eksen |
Şok | Yarım sinüs Dalga, 40g/11ms, 3 Eksen 6 Yön |
Optik | |
Opsiyonel Lens | Sabit Odaklı Atermal: 8,8 mm/13 mm/19 mm |
COIN612/R soğutmasız VOx LWIR kızılötesi sensör modülü, Termografi, Güvenlik ve İzleme, Dış Mekan, Yangınla Mücadele ve Kurtarma, AIoT, Akıllı Donanım, UAV Yükleri, ADAS vb. alanlarda yaygın olarak kullanılmaktadır.
1. Kızılötesi termal görüntüleme nedir?
Kızılötesi termal görüntüleme, nesneler hakkında bilgi toplamak için kızılötesi radyasyon ve termal enerji kullanan bir yöntemdir.Nesne ve arka plan ortamı arasındaki radyasyon farkına ve nesnenin her bir parçasının radyasyon farkına göre, kızılötesi termal görüntü, sahnenin her bir bölümünün radyasyon dalgalanmasını gösterebilir, böylece sahnenin özelliklerini gösterir.
2. Kızılötesi termal görüntülemenin avantajı nedir?
--- Tamamen karanlıkta görün;
--- Kamuflaj altında tanımlama;
--- Uzun menzilli algılama;
--- Isı dağılımı tespiti;
--- Temassız sıcaklık ölçümü;
---Meslek bilinci
3. Kızılötesi termal görüntülemenin uygulamaları nelerdir?
Sıcaklık ölçümü ve tüm hava koşullarında görüntüleme, kızılötesi termal görüntüleme teknolojisinin iki temel işlevidir.Bu iki teknolojiye dayalı olarak geliştirilen ürünler, elektrik gücü, güvenlik ve izleme, endüstriyel üretim, bilimsel araştırma, tıbbi tedavi ve diğer geleneksel alanlarda yaygın olarak kullanılmaktadır.
