Radyometrik VOx Termal Kamera Modülü Soğutmasız 640X512 / 12μm
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 640x512 / 12μm | NETD | <30mK |
---|---|---|---|
Spektral aralık | 8~14μm | Boy | 44,5x44.5x33.6mm |
Vurgulamak | Radyometrik Termal Kamera Modülü,VOx Termal Kamera Modülü,VOx Modülü |

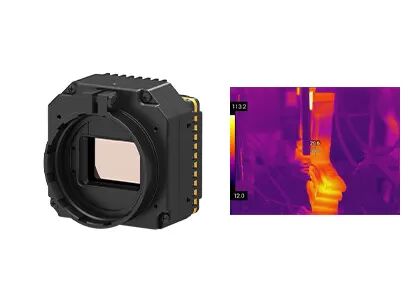

PLUG612R LWIR Soğutmasız Termal Görüntüleme Kamera Modülü, 640x512 / 12μm Termal Sensörlü
PLUG612R termal görüntüleme modülü radyometrik özelliklidir ve kızılötesi temassız sıcaklık ölçüm fonksiyonuna sahiptir.Hedef alanın ve ısı dağılımının termal görüntülerini hızlı bir şekilde elde etmek için 640x512 / 12μm soğutmasız termal kızılötesi dedektörü entegre eder.
PLUG612R soğutmasız LWIR kızılötesi kamera modülü, keskin ve net termal görüntü kalitesi üretir.Bu soğutmasız kızılötesi termal görüntüleme modülü, endüstriyel termal görüntüleme ve sıcaklık ölçümü alanında uygulanmaktadır.Sıcaklık aralığı, endüstriyel termografinin özel gereksinimlerini karşılayabilecek şekilde özelleştirilebilir.
Global Sensör Teknolojisi, kızılötesi termal dedektörlerin ve termal kamera çekirdeklerinin tasarımı, üretimi, satışı ve pazarlamasında uzmanlaşmıştır.Müşterilerimize, ikincil geliştirme süresini kısaltan ve müşterilerin maliyetini büyük ölçüde azaltan çeşitli kızılötesi termal görüntüleme çözümleri sağlayabiliriz.
- Dedektör Tipi: Soğutmasız Mikrobolometre
- Dedektör Malzemesi: Vanadyum Oksit
- NETD<30mk, Yüksek Hassasiyet
- Kararlı Performans
- Güçlü Çevre Uyumluluğu
modeli | FİŞ612R |
IR Dedektör Performansı | |
Çözünürlük | 640x512 |
Piksel aralığı | 12μm |
Spektral aralık | 8~14μm |
NETD | <30mk |
Görüntü işleme | |
Kare hızı | 25Hz/30Hz |
Başlama zamanı | <10s |
Analog Video | PAL/NTSC |
Dijital video | Y16/YUV/BT656/LVDS |
Uzantı Bileşeni | USB/Kamera Bağlantısı |
Karartma Modu | Doğrusal/Histogram/Karışık |
Dijital yakınlaştırma | 1~8X Sürekli Yakınlaştırma, Adım Boyutu 1/8 |
Görüntü Ekranı | Siyah Sıcak/Beyaz Sıcak/Sahte Renk |
Görüntü Yönü | Yatay/Dikey/Çapraz Çevir |
Görüntü Algoritması | NUC/AGC/IDE |
Elektriksel Özellikler | |
Standart Harici Arayüz | 50pin_HRS Arayüzü |
İletişim Modu | RS232-TTL, 115200bps |
Besleme gerilimi | 4~6V |
Sıcaklık ölçümü | |
Çalışma Sıcaklığı Aralığı | -10°C~50°C |
Sıcaklık aralığı | -20°C~150°C, 100°C~550°C |
Sıcaklık Doğruluğu | ±2°C veya ±2% (Maksimum Değeri Alın) |
SDK | ARM/Windows/Linux SDK, Tam Ekran Termografi |
Fiziksel özellikler | |
Boyut (mm) | 44,5x44.5x36.6 |
Ağırlık | ≤85g |
Çevresel Uyum | |
Çalışma Sıcaklığı | -40°C ~ +70°C |
Depolama sıcaklığı | -45°C ~ +85°C |
Nem | %5~95, Yoğuşmasız |
Titreşim | Rastgele Titreşim 5.35grms, 3 Eksen |
Şok | Yarım sinüs Dalga, 40g/11ms, 3 Eksen 6 Yön |
Optik | |
Opsiyonel Lens | Sabit Odaklı Atermal: 13mm/19mm/24mm |
PLUG612R termal sensör modülü, Elektrik Gücü Denetimi, Makine Görüşü, Bina HVAC Güvenlik ve İzleme, Dış Mekan, İtfaiye ve Kurtarma, Kolluk Kuvvetleri ve Kurtarma, ADAS, UAV Yükleri vb. alanlarda yaygın olarak kullanılmaktadır.
1. Soğutmasız odak düzlemi dizisi mikrobolometresi nasıl çalışır?
Kızılötesi radyan termal etki prensibini kullanarak, soğutulmamış kızılötesi dedektör, kızılötesi radyasyon enerjisini kızılötesi absorpsiyon malzemesi ile ısı enerjisine dönüştürür, böylece hassas malzemenin sıcaklığı artar.Daha sonra, hassas malzemenin belirli bir fiziksel parametresi buna göre değişir ve nesnenin algılanmasını gerçekleştirmek için tasarlanmış belirli bir dönüştürme mekanizması aracılığıyla elektrik sinyaline veya görünür ışık sinyaline dönüşür.
2. Soğutmasız kızılötesi dedektörün avantajı nedir?
Soğutmasız kızılötesi odak düzlemi dedektörü, Entegre Dewar Soğutucu Grubu (IDCA) cihazına ihtiyaç duymaz ve oda sıcaklığında çalışabilir.Hızlı başlatma, düşük güç tüketimi, küçük boyut, hafiflik, uzun ömür, düşük maliyet ve benzeri avantajlara sahiptir.Soğutulmamış kızılötesi odak düzlemi dedektörünün hassasiyeti, soğutmalı kızılötesi dedektörlerinki kadar iyi olmasa da, yıllar süren geliştirmeden sonra, maliyet performansı daha geniş bir uygulama beklentisi olan soğutmalı dedektörden açıkça daha iyi olmuştur.
