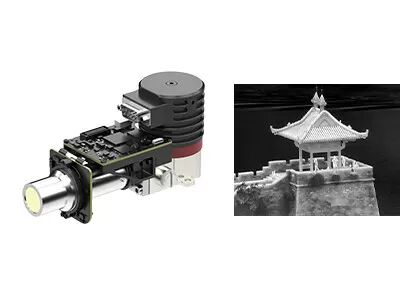

640x512 15μm Soğutmalı Kamera Modülleri RS058 T2SL LWIR Kamera Çekirdeği

  • 640x512 15μm Cooled Camera Modules RS058 T2SL LWIR Camera Core
Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı GST
Sertifika ISO9001:2015; RoHS; Reach
Model numarası EYAS615L
Min sipariş miktarı 1 parça
Fiyat Negotiable
Ödeme koşulları L/C, T/T

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Çözünürlük 640x512 / 15μm NETD ≤25mK
Spektral aralık 7,7~9.5μm (LW) Boy 142x58.5x71mm
Vurgulamak

640x512 Soğutmalı Kamera Modülleri

,

RS058 Soğutmalı Kamera Modülleri

,

T2SL LWIR Kamera Çekirdeği
Mesaj bırakın
Ürün Açıklaması
EYAS615L Soğutmalı Kamera Modülü



Soğutmalı AD Modülü 640x512 / 15μm RS058 T2SL LWIR Hızlı Entegrasyon için Soğutmalı Kızılötesi Modül



Ürün Açıklaması



EYAS serisi soğutmalı AD modülleri, soğutulmuş IR dedektörlerinden gelen analog sinyali dijital video akışı çıkışına dönüştürmek için ön yükseltici işlevine sahiptir.Farklı çözünürlük formatlarında ve farklı dalga bantlarında mevcuttur.EYAS615L, 640x512 / 15μm LWIR soğutmalı dedektör ve entegre RS058 kriyocooler ile EYAS ailesinin bir üyesidir.



EYAS serisi soğutmalı AD modülü ile OEM müşterilerinin GST kızılötesi dedektörler üzerinde hızlı kabul testi yapması, ikincil geliştirmeye hızlı başlaması ve soğutmalı kızılötesi dedektörlere dayalı modül ve komple ürünlerin geliştirme sürelerini kısaltması kolaydır.



Global Sensör teknolojisi, önde gelen bir kızılötesi dedektör tedarikçisi ve OEM kamera modülü üreticisidir.Şirket, müşterilere istikrarlı bir kızılötesi ürün tedariki sağlayabilen 20 bin metrekarelik temiz oda ile 30 bin metrekarelik bir alanı kaplamaktadır.



Ana Özellikler



- Geliştirmesi ve Entegrasyonu Kolay

- Cameralink Arayüzü Çıkışı 16bit Ham Veri, Seri Port Kontrolü

- Entegre Yapı, Boyutlar Dedektörle Uyumludur

- 5V Tek besleme

- Yüksek Hızlı Hareketli Hedefi Yakalayabilir



Ürün Özellikleri



modeli EYAS615L
IR Dedektör Performansı
Çözünürlük 640x512
Piksel aralığı 15μm
kriyo soğutucu RS058
Spektral aralık 7.7μm~9.5μm LW
Soğutma Süresi (25°C) ≤5.5dk
Optimum NETD (20°C) ≤25mK
Çalışma modu
Kare hızı 1~160Hz Ayarlanabilir
Çalışma modu Enstantane fotoğraf;ITR ve Taramalı Binning Entegrasyon Modu;Windows Modu;Anti-çiçeklenme
Elektriksel Özellikler
Standart Harici Arayüz QSH 60pin
Dijital video Cameralink: 16bit Ham Veri Çıkışı
Harici Senkronizasyon CC1: INT/Frame Harici Senkronizasyon;CC2: MC Harici Senkronizasyon
İletişim Cameralink Seri Bağlantı Noktası: TFG+/-, TC+/-;9600bps
Güç kaynağı 1 Kanal Görüntüleme Paneli: 5V
1 Kanallı Kriyo Soğutucu: 24V
Kararlı Güç Tüketimi 9W
Boyut (mm) 148×58,5×71
Ağırlık ≤680g
Çalışma sıcaklığı -40°C ~ +60°C
Titreşim Büyüklüğü Titreşim: GJB Araca monteli Yüksek Hızlı Taşıma
Şok: Yarım sinüs Dalga, 40g 11 ms, 3 Eksen 6 Yön Her Biri 3 Kez



Endüstriyel Uygulamalar



EYAS615L termal görüntüleme modülü, Uzaktan İzleme Sistemi, Uçuş Görüş Geliştirme Sistemi, Çok Sensörlü Faydalı Yük vb. birçok alanda yaygın olarak kullanılmaktadır.



640x512 15μm Soğutmalı Kamera Modülleri RS058 T2SL LWIR Kamera Çekirdeği 0



GST Kızılötesi Hakkında



640x512 15μm Soğutmalı Kamera Modülleri RS058 T2SL LWIR Kamera Çekirdeği 1



SSS



1.Soğutulmamış ve soğutulmuş IR dedektörleri arasındaki fark nedir?



Şu anda piyasada soğutmalı ve soğutmasız olmak üzere iki tür kızılötesi termal görüntüleme sensörü bulunmaktadır.



Soğutmasız IR dedektörü ortam sıcaklığında çalışır.Yarı iletken endüstrisine dayanmaktadır ve bu nedenle genellikle küçük boyutlu ve düşük maliyetli büyük hacimli üretilebilir.Soğutmasız IR dedektörleri, taşınabilir/el/mobil cihazlarda yaygın olarak kullanılmaktadır.



Soğutulmuş IR dedektörleri, onları bir kriyo soğutucu tarafından desteklenecek olan son derece düşük bir sıcaklıkta tutan bir ünitede paketlenmiştir.Esas olarak ihtiyaç duydukları karmaşık soğutma sistemleri nedeniyle, soğutmasız sensörlerden çok daha büyük, daha pahalı ve daha az güvenilirdirler.Bununla birlikte, soğutulmuş sistemler inanılmaz derecede hassastır ve genellikle uzun menzilli misyona ulaşmak için uzun odak uzunluklu optiklerle çalışır.
