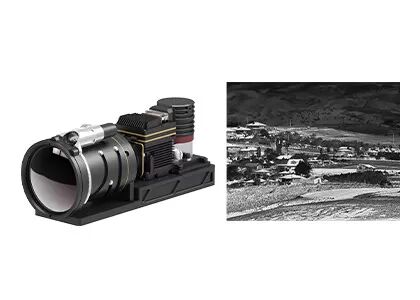

Yüksek Hassasiyetli Termal Kamera Çekirdek Soğutmalı Kamera Modülü 640x512 / 15μm
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 640x512 | Piksel aralığı | 15μm |
---|---|---|---|
NETD | ≤15mK | Spektral aralık | 3.7~4.8μm MW |
Kompakt Boyut | 155x67x80mm | Ağırlık | ≤900g |
Vurgulamak | 640x512 Termal Kamera Çekirdeği,RS058 Termal Kamera Çekirdeği,900g Soğutmalı Kamera Modülü |
Uzun Menzilli Güvenlik ve Gözetim için Yüksek Hassasiyetli 640x512 / 15μm MCT MWIR Soğutmalı Kamera Modülü
GAVIN serisi, Global Sensör Teknolojisi (GST) tarafından geliştirilen standart soğutmalı kızılötesi modüldür.Farklı çözünürlük formatları, farklı dalga bantları ve ayrıca farklı sürekli optik lens seçenekleri mevcuttur.GAVIN615A, içinde 640x512 / 15μm MWIR soğutmalı dedektör ve RS058 kriyocooler bulunan GAVIN serisi soğutmalı termal görüntüleme modüllerinden biridir.
GAVIN615A'nın NETD'si 15mK'dan azdır.Yüksek hassasiyet, çok uzun mesafelerde çok küçük kızılötesi radyasyon farkının algılanmasını veya tanınmasını sağlar.30~240mm, 15~300mm 21~420mm, 35~690mm vb. gibi sürekli yakınlaştırma lensleriyle donatılmış, güvenlik ve gözetimde sistem entegrasyonu için ideal seçimdir.
Lider bir termal görüntüleme modülü üreticisi olarak Global Sensor Technology, müşterilere çok çeşitli olgun entegrasyon çözümleri sunar.GST kızılötesi kamera modüllerini kullanarak, ikincil geliştirme yapmaları ve bağımsız araştırma ve geliştirme sürelerini azaltmaları uygundur.
- Uzun Menzilli Tespit İhtiyaçlarını Karşılayın
- Yüksek Hassasiyet, NETD≤15mK
- Yüksek Kare Hızı
- Yüksek Kaliteli Termal Görüntüleme
- Sisteme Kolay Entegrasyon
modeli | GAVIN615A |
IR Dedektör Performansı | |
Çözünürlük | 640x512 |
Piksel aralığı | 15μm |
kriyo soğutucu | RS058 |
Spektral aralık | 3.7μm~4.8μm MW |
Soğutma Süresi (20°C) | ≤7dk |
NETD (20°C) | ≤15mK |
Görüntü işleme | |
Kare hızı | 50Hz/100Hz |
Karartma Modu | Doğrusal/Histogram/Karışık |
Dijital yakınlaştırma | ×1/×2/×4 |
Görüntü Yönü | Yatay/Dikey/Çapraz Çevir |
Görüntü Algoritması | NUC/AGC/IDE |
Elektriksel Özellikler | |
Standart Harici Arayüz | J30JZ 25 pimli |
Analog Video | PAL |
Dijital video | 16bit RAW/YUV: 16bit DVP/Kamera Bağlantısı Çıkışı |
Harici Senkronizasyon | Çerçeve Harici Senkronizasyonu: RS422 Seviyesi |
İletişim | RS422, 115200bps |
Güç kaynağı | 20~28VDC |
Kararlı Güç Tüketimi | 12W |
Boyut (mm) | 155×67×80 |
Ağırlık | ≤900g |
Çalışma Sıcaklığı | -40°C ~ +60°C |
Titreşim Büyüklüğü | Titreşim: GJB Araca monteli Yüksek Hızlı Taşıma Şok: Yarım sinüs Dalga, 40g 11 ms, 3 Eksen 6 Yön Her Biri 3 Kez |
Optik lens | |
Opsiyonel Lens | Sürekli Yakınlaştırma 30~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
GAVIN615A termal kızılötesi kamera modülü, Uzaktan İzleme Sistemi, Uçuş Görüş Geliştirme Sistemi, Çoklu Sensör Yükü vb. birçok alanda yaygın olarak kullanılmaktadır.
1. Kızılötesi dedektör / termal görüntüleme sensörü nedir?
Kızılötesi dalgalar insan gözüyle görülemez.Kızılötesi dedektör / termal görüntüleme sensörü, kızılötesi radyasyona ve termal enerjiye tepki veren ve bunu elektrik sinyaline dönüştüren ve ardından görünür termal görüntüler veren optik-elektrikli bir cihazdır.
2. WLP nedir?
WLP, gofret seviyesi paketini ifade eder.Yüksek vakumlu paketlemeyi doğrudan tüm MEMS gofret üzerinde tamamlama, ardından tek bir kızılötesi sensör yapmak için kazıma ve kesme işlemidir.Metal paket, seramik paket ile birlikte soğutmasız kızılötesi dedektörlerin 3 ana paket formatıdır.
3. WLP'nin avantajı nedir?
WLP IR dedektörleri, kızılötesi teknolojisinin tüketici elektroniği pazarına uygulanmasındaki minyatürleştirme ve düşük maliyet gereksinimini karşılamak için özel olarak tasarlanmıştır.Hacimli üretim kapasitesine sahip Global Sensör Teknolojisi, şimdi gelişmekte olan pazarların daha fazla yeni uygulamasını desteklemek için çeşitli WLP kızılötesi modül çözümleri sunuyor.
