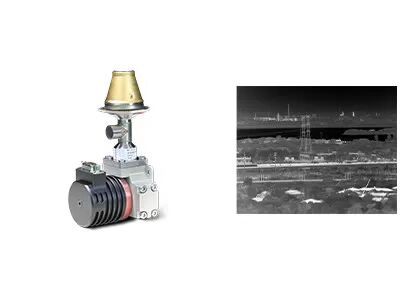

Yüksek Çözünürlüklü MCT Kızılötesi Dedektör Büyük Dizi 1280x1024 12μm
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 1280x1024/12μm | NETD | ≤20mK (F2/F4) |
---|---|---|---|
Spektral aralık | 3.7~4.8μm MW | Boy | 149x58.5x71mm |
Vurgulamak | Yüksek Çözünürlüklü MCT Kızılötesi Dedektörü,MCT Kızılötesi Dedektörü Büyük Dizi,MCT Kızılötesi Dedektörü 1280x1024 |
Net Termal Görüntüleme için Yüksek Çözünürlüklü Büyük Dizi 1280x1024 / 12μm MCT Soğutmalı Kızılötesi Dedektör
C1212M MWIR, Global Sensör Teknolojisi (GST) tarafından geliştirilen HgCdTe/MCT soğutmalı orta dalga boyu kızılötesi dedektörlerinden biridir.Yüksek tanım, yüksek performans ve yüksek güvenilirliğin birleşimidir.
C1212M MWIR MCT Soğutmalı Kızılötesi dedektör, aynı aktif görüntü alanında geleneksel 640x512 ürünlere göre dört kat daha fazla piksel sunar.Geniş 1280x1024 çözünürlük dizisi ile daha geniş görüş alanı gerçekleştirebilir ve daha fazla görüntü detayı sağlayabilir.Azaltılmış 12µm piksel boyutu, daha iyi uzaysal çözünürlük sunar ve aynı menzil misyonunu elde etmek için daha kısa optik lens odağıyla eşleşir.
C1212M MWIR HgCdTe kızılötesi dedektör, düşük boyut, ağırlık ve güç paketinde üstün uzun menzilli performans ve görüntü ayrıntıları tanıma gerektiren termal görüntüleme uygulamaları için ideal bir seçimdir.
- Çözünürlük: 1280x1024
- Piksel Aralığı: 12μm
- Yüksek hassasiyet
- Kompakt tasarım
- Hafif
- Düşük güç tüketimi
modeli | C1212M MW |
Malzeme | MCT |
Çözünürlük | 1280x1024 |
Piksel aralığı | 12μm |
Spektral aralık | 3.7μm~4.8μm MW |
Çalışma modu | Anlık Görüntü, ITR/IWR Entegrasyon Modu;Windows Modu;Anti-çiçeklenme |
Şarj Kapasitesi | 6.75Me-/4.8Me-(ITR) 5.25Me-/3.3Me-(IWR) |
Dinamik Aralık | ITR Modu≥80dB IWR Modu≥76dB |
Çıkış Sayısı | 4 veya 8;Çıkış başına 20Mpiksel/sn'ye kadar |
NETD | ≤20mK (F2/F4) |
Etkili Piksel Oranı | ≥99,5 |
Tepki Tekdüze olmama | ≤%8 |
Kriyo Soğutucu Tipi | RS058F |
Sabit Güç Tüketimi | ≤7W |
Maksimum Güç Tüketimi | ≤17W |
Güç kaynağı | 24V DC |
Soğutma Süresi | ≤6dk |
Ağırlık | ≤600g |
Boyut (mm) | 149x58.5x71 |
Çalışma sıcaklığı | -45°C ~ +71°C |
C1212M MWIR kriyojenik olarak soğutulan kızılötesi dedektör,Uzun menzilli izleme sistemi ve az nüfuslu alan, 7/24 tüm hava durumu izleme, sert hava koşulları gibi karmaşık ortamlar için uygundur.
1. Kızılötesi termal görüntüleme nedir?
Kızılötesi termal görüntüleme, nesnelerin görüntülerini formüle etmek veya düşük görüş ortamlarında bile nesnelerin sıcaklık bilgilerini almak için nesneler hakkında bilgi toplamak için kızılötesi radyasyon ve termal enerji kullanma yöntemidir.
2. Kızılötesi Termal Görüntüleme Nasıl Çalışır?
Kızılötesi termal görüntüleme sistemi, kızılötesi teknolojisinin pasif temassız tespiti ve tanımlanmasıdır.Kızılötesi radyasyondan geçebilen kızılötesi optik sistem aracılığıyla, sahnenin kızılötesi radyasyonunu odak düzlemi dizi kızılötesi dedektörüne odaklar.Termal dedektör, farklı yoğunluktaki radyasyon sinyalini karşılık gelen elektrik sinyaline dönüştürür ve daha sonra amplifikasyon ve video işleme yoluyla çıplak gözle görülebilen kızılötesi görüntüyü oluşturur.
