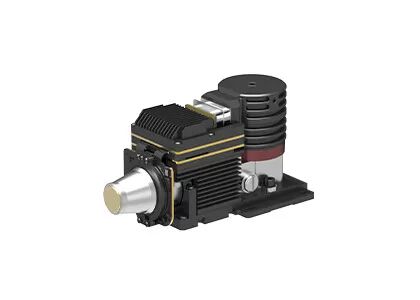

GAVIN330 MWIR Soğutmalı Termal Görüntüleme Modülü Yüksek Güvenilirlik 320x256 30μm

  • GAVIN330 MWIR Cooled Thermal Imager Module High Reliability 320x256 30μm
Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı GST
Sertifika ISO9001:2015; RoHS; Reach
Model numarası GAVIN330
Min sipariş miktarı 1 parça
Fiyat Negotiable
Ödeme koşulları L/C, T/T

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Çözünürlük 320x256 / 30μm Malzeme MCT
NETD ≤10mK Spektral aralık 3,7~4,8μm (MW)
Boy 150×67×80mm Ağırlık ≤900g
Vurgulamak

MWIR Soğutmalı Termal Görüntüleyici

,

GAVIN330 Soğutmalı Termal Görüntüleyici

,

320x256 Termal Görüntüleyici Modülü
Mesaj bırakın
Ürün Açıklaması
Kısa açıklama



GAVIN330 Yüksek Güvenilirlik Soğutmalı HgCdTe 320x256 / 30μm MWIR Termal Görüntüleme Modülü



Ürün Açıklaması



GAVIN serisi, Global Sensör Teknolojisi (GST) tarafından geliştirilen standart soğutmalı kızılötesi modüldür.Farklı çözünürlük formatları, farklı dalga bantları ve ayrıca farklı sürekli optik lens seçenekleri mevcuttur.



GAVIN330 termal görüntüleme modülü, içinde 320x256 / 30μm MWIR soğutmalı dedektör ve RS058 kriyocooler bulunan GAVIN serilerinden biridir.3.7~4.8μm spektral aralıkta çalışır.Endüstriyel standart kamera bağlantısı arayüzü ile, kızılötesi kamera veya sistem entegratörü, GAVIN330 soğutmalı kızılötesi modülüne dayalı olarak kendi eksiksiz kamerasını kolayca tasarlayabilir veya entegre edebilir.



Global Sensör Teknolojisi, kızılötesi termal görüntüleme endüstrisi için yeni bir vizyon açmaya kararlıdır.Müşterilerimize ikincil geliştirme süresini kısaltan ve müşterilerin maliyetini büyük ölçüde azaltan çeşitli kızılötesi termal görüntüleme çözümleri sunmak için termal görüntüleme dedektörleri ve kızılötesi modüllerin tasarımı, üretimi, satışı ve pazarlamasında uzmanız.



Ana Özellikler



- Yüksek Kaliteli Termal Görüntüleme

- Yüksek Hassasiyet, NETD≤10mK

- Uzun Menzilli Algılama

- Sisteme Kolay Entegrasyon

- DVP/Cameralink Arayüzü, RAW/YUV Görüntü Çıkışı

- Çeşitli Sürekli Optik Zum Lensleri Mevcuttur



Ürün Özellikleri



modeli GAVIN330
IR Dedektör Performansı
Çözünürlük 320x256
Piksel aralığı 30μm
kriyo soğutucu RS058
Spektral aralık 3.7μm～4.8μm MW
Soğutma Süresi (20°C) ≤7dk
NETD (20°C) ≤10mK
Görüntü işleme
Kare hızı 50Hz/100Hz/200Hz
Karartma Modu Doğrusal/Histogram/Karışık
Dijital yakınlaştırma ×1/×2/×4
Görüntü Yönü Yatay/Dikey/Çapraz Çevir
Görüntü Algoritması NUC/AGC/IDE
Elektriksel Özellikler
Standart Harici Arayüz J30JZ 25 pimli
Analog Video PAL
Dijital video 16bit RAW/YUV: 16bit DVP/Kamera Bağlantısı Çıkışı
Harici Senkronizasyon Çerçeve Harici Senkronizasyonu: RS422 Seviyesi
İletişim RS422, 115200bps
Güç kaynağı 20~28VDC
Kararlı Güç Tüketimi 12W
Boyut (mm) 150×67×80
Ağırlık ≤900g
Çalışma Sıcaklığı -40°C ~ +60°C
Titreşim Büyüklüğü Titreşim: GJB Araca monteli Yüksek Hızlı Taşıma
Şok: Yarım sinüs Dalga, 40g 11 ms, 3 Eksen 6 Yön Her Biri 3 Kez
Optik lens
Opsiyonel Lens Sürekli Yakınlaştırma
30~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



Endüstriyel Uygulamalar



GAVIN330 soğutmalı termal kamera modülü, Uzaktan İzleme Sistemi, Uçuş Görüş Geliştirme Sistemi, Çoklu Sensör Payload vb. birçok alanda yaygın olarak kullanılmaktadır.



GAVIN330 MWIR Soğutmalı Termal Görüntüleme Modülü Yüksek Güvenilirlik 320x256 30μm 0



Küresel Sensör Teknolojisi Hakkında



GAVIN330 MWIR Soğutmalı Termal Görüntüleme Modülü Yüksek Güvenilirlik 320x256 30μm 1



SSS



1. Uygun kızılötesi dedektör çözünürlüğü nasıl seçilir?

Ürünlerinizin gerçek ihtiyaçlarına ve uygulamalarına bağlıdır ve fiyat da dikkate alınması gereken bir faktördür.Görüntü kalitesi yüksek değilse, 120x90, 256x192, 400x300 gibi düşük çözünürlüklü kızılötesi dedektörü seçebilirsiniz.Uzaktan izleme gibi bazı özel amaçlar için çok net bir görüntüye ihtiyacınız varsa, 1280x1024 yüksek çözünürlüklü kızılötesi dedektörü seçebilirsiniz.



2. Termal görüntüleme için doğru sözde renk nasıl seçilir?

- Gri beyaz, küçük sıcaklık farkı olan hedef için daha uygundur

- Kırmızı ve mavi, sorunlu noktaların bulunması gereken sahne için daha uygundur.

- Demir kırmızısı, enerji endüstrisinin standart renk paletidir.

Not: Hangi paleti seçerseniz seçin, termal sıcaklık hiç değişmeyecektir.



3. Uygun bir kızılötesi termal kamera lensi nasıl seçilir?

- Standart lens, uygun mesafe ile normal hedefleri karşılayabilir

- Telefoto lens için nispeten küçük ve uzun mesafeden görülmesi gereken hedefler için uygundur.

- Yakın mesafedeki nesneleri daha ayrıntılı görmek için geniş açılı lens daha iyidir.

- Makro lens, çip devresi gibi yakın mesafeden çok teneke hedefi görmek içindir.
