Gaz Kaçağı Tespiti için Termal Kamera Çekirdeği Soğutmalı IR Kamera Modülü 320x256 30μM
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xTip | Gaz Kaçağı Tespiti | Spektral aralık | 3,2±0,1~3,5±0,1μm |
---|---|---|---|
Boy | 155x67x80mm | Ağırlık | ≤900g |
Çözünürlük | 320x256 / 30μm | NETD | ≤15mK |
Vurgulamak | Soğutmalı IR Kamera Modülü 320x256,Soğutmalı IR Kamera Modülü 30uM,Gaz Kaçak Tespiti Soğutmalı Kamera Modülleri |

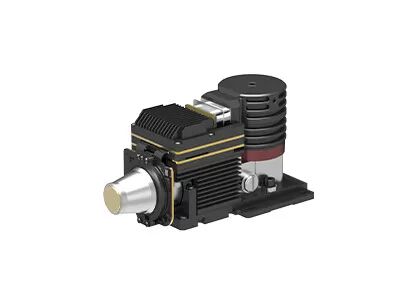

Gaz Kaçağı Tespiti için 320x256 30μM Termal Kamera Çekirdek Soğutmalı IR Kamera Modülü
VOC Gaz Kaçağı Tespiti için 55mm Lensli 320x256 / 30μm Soğutmalı Kızılötesi Kamera Modülü
Uçucu Organik Bileşikler veya VOC'ler, ürünlerden veya işlemlerden havaya yayılan gazlardır.Bazıları kansere neden olan bazıları da dahil olmak üzere kendi başlarına zararlıdır.Ayrıca diğer gazlarla reaksiyona girebilir ve havaya girdikten sonra başka hava kirleticileri oluşturabilirler.
GAS330, gaz kaçağı tespiti için özel olarak tasarlanmış soğutmalı bir kızılötesi termal görüntüleme modülüdür.320x256 / 30µm MCT soğutmalı MWIR kızılötesi dedektörü entegre eder ve çıplak gözle görülemeyen görünmez VOC'leri görselleştirmek için spektral dalga boyu filtreleme teknolojisini kullanır.
Kamera üreticileri bu modüle dayalı olarak kendi gaz kaçağı tespit kameralarını kolay ve verimli bir şekilde tasarlayabilirler.
Global Sensör Teknolojisi, kızılötesi dedektör sensörleri ve OEM termal kamera çekirdekleri tedarikçisidir.Kızılötesi termal görüntüleme endüstrilerinde 10 yıldan fazla deneyime sahibiz.Müşterilere profesyonel cevap vermek için profesyonel satış sonrası servis ekibimiz var.Herhangi bir sorunuz veya probleminiz için lütfen istediğiniz zaman bizimle iletişime geçin, cevaplamanız için ilk kez olacağız.
- Çözünürlük: 320x256
- Piksel Aralığı: 30µm
- NETD≤15mK, Yüksek Hassasiyet
- Spektral Tepki: 3.2µm±0.1µm~3.5µm±0.1µm
- Farklı Gereksinimlere Göre Özelleştirilebilir Dalga Boyu
- DVP/CameraLink Arayüzü ile Kolayca Entegre Edin
modeli | GAZ330 |
IR Dedektör Performansı | |
Çözünürlük | 320x256 |
Piksel aralığı | 30μm |
kriyo soğutucu | RS058 |
Spektral aralık | 3,2μm±0,1μm~3,5μm±0,1μm MW |
Soğutma Süresi (20°C) | ≤8dk |
NETD (20°C) | ≤15mK |
Görüntü işleme | |
Kare hızı | 30Hz |
Karartma Modu | Doğrusal/Histogram/Karışık |
Dijital yakınlaştırma | ×1/×2/×4 |
Görüntü Yönü | Yatay/Dikey/Çapraz Çevir |
Görüntü Algoritması | NUC/AGC/IDE |
Elektriksel Özellikler | |
Standart Harici Arayüz | J30JZ 25pin |
Analog Video | PAL |
Dijital video | 16bit RAW/YUV: 16bit DVP/Kamera Bağlantısı Çıkışı |
Harici Senkronizasyon | Çerçeve Harici Senkronizasyonu: RS422 Seviyesi |
İletişim | RS422, 115200bps |
Güç kaynağı | 20~28VDC |
Kararlı Güç Tüketimi | 12W |
Boyut (mm) | 155×67×80 |
Ağırlık | ≤900g |
Çalışma Sıcaklığı | -40°C ~ +60°C |
Titreşim Büyüklüğü | Titreşim: GJB Araca monteli Yüksek Hızlı Taşıma Şok: Yarım sinüs Dalga, 40g 11 ms, 3 Eksen 6 Yön Her Biri 3 Kez |
Optik lens | |
Opsiyonel Lens | Sabit Yakınlaştırma: 23mm/F1.5;55mm/F1.5 |
GAS330 gaz kaçağı algılama termal görüntüleme kamerası, görünmez VOC'leri (uçucu organik bileşikler) görselleştirmek ve aşağıdakiler gibi gaz sızıntısını tespit etmek için kullanılır: Metan, Etan, Propan, Bütan, Pentan, Heksan, Heptan, Oktan, Etilen, Propilen, İzopren, Metanol , Etanol, Bütanon, Benzen, Toluen, Ksilen, Etilbenzen vb.
1. NETD nedir?
NETD, "Gürültüye Eşdeğer Sıcaklık Farkı" anlamına gelir.Bir termal görüntüleme dedektörünün görüntüdeki termal radyasyondaki çok küçük farklılıkları ne kadar iyi ayırt edebildiğinin bir ölçüsüdür.NETD tipik olarak mili Kelvin (mK) cinsinden ifade edilir.Genellikle NETD değeri ne kadar düşükse, termal hassasiyet o kadar yüksek gösterir.
2. OGI (Optik Gaz Görüntüleme) Nedir?
Optik gaz görüntüleme, metan ve diğer birçok organik gaz dahil olmak üzere gazı görselleştirmek için termal kızılötesi kameralar kullanma yöntemidir.Gaz kaçağı için termal kameralar, tahribatsız testler yapabilen ve denetçilerin güvenliğini koruyan hızlı etkili gaz kaçağı tespit cihazlarıdır.
3. Kızılötesi termal görüntüleme nedir?
Doğada, sıcaklığı mutlak sıfırdan (-273 ℃) yüksek olan tüm nesneler kızılötesi ışınlar yayabilir.Hedefin kendisi ile arka plan arasındaki kızılötesi radyasyon sıcaklık farkını ölçmek için kızılötesi kamera dedektörünü kullanarak, termal görüntüler olarak da adlandırılan farklı kızılötesi görüntüler elde edebilirsiniz.
4. Kızılötesi dedektörler nasıl çalışır?
Hedef tarafından yayılan kızılötesi radyasyon, termal dedektörün algılama aralığına girer, daha sonra kızılötesi dedektör, farklı yoğunluktaki radyasyon sinyalini karşılık gelen elektrik sinyaline dönüştürür ve daha sonra amplifikasyon ve video işleme yoluyla, gözlemlenebilen kızılötesi görüntüyü oluşturur. Çıplak gözler.
5. Soğutmalı kızılötesi dedektörlerin avantajları nelerdir?
Soğutulmuş kızılötesi odak düzlemi dedektörü, bir dedektör dewar soğutucusu (ddc) tarafından sağlanan düşük bir sıcaklıkta çalışır.Yüksek hassasiyete sahiptir ve soğutulmamış kızılötesi dedektörden daha ince sıcaklık farkını ayırt edebilir.On kilometreden daha uzak olan çok uzun bir mesafedeki nesneleri algılayabilir, tanımlayabilir ve tanıyabilir.Soğutmalı dedektörün yapısı, soğutmasız dedektöre göre nispeten yüksek bir maliyetle sonuçlanan çok karmaşıktır.
