MCT MWIR Kızılötesi Dedektör Soğutmalı Termal Modül 640x512 15μM
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
Spektral aralık | 3,7~4,8μm MW | Kare hızı | 50Hz/100Hz |
Boyut | 125x92x67mm | Ağırlık | ≤650g |
Vurgulamak | Dedektör Soğutmalı Termal Modül 640x512,MWIR Soğutmalı Termal Modül 15μM,MCT Kızılötesi Kamera Modülleri |

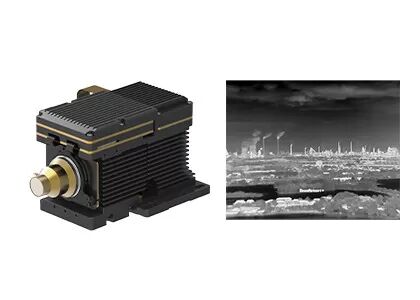

640x512 / 15μm MCT MWIR Kızılötesi Dedektörlü Soğutmalı Termal Modül
GAVIN615B, Global Sensor Technology (GST) tarafından geliştirilen soğutmalı bir orta dalga termal görüntüleme modülüdür.RS046 kriyo-soğutuculu 640x512 / 15µm HgCdTe MWIR IR dedektöründen oluşur, donanım elektroniği ve çeşitli görüntü işleme algoritmaları da zaten keskin ve net termal görüntüler sunmak için gömülüdür.3.7μm~4.8μm MW arasındaki spektral aralık için etkilidir.
RS046 kriyo-soğutucu ile yapılandırılan GAVIN615B, 125x92x67mm boyutlarında ve 650g'dan hafif ağırlıkta, boyut olarak çok kompakttır.Kararlı güç tüketimi 12w kadar düşüktür.Endüstriyel standart kamera bağlantısı arayüzü ile, kızılötesi kamera veya sistem entegratörü, GAVIN615B termal görüntüleme modülüne dayalı olarak kendi eksiksiz kamerasını kolayca tasarlayabilir veya entegre edebilir.
- Yüksek Hassasiyet, NETD≤20mK
- Uzun Menzilli Algılama
- Ayarlanabilir Kare Hızı
- Sisteme Kolay Entegrasyon
modeli | GAVIN615B |
IR Dedektör Performansı | |
Çözünürlük | 640x512 |
Piksel aralığı | 15μm |
kriyo soğutucu | RS046 |
Spektral aralık | 3.7μm~4.8μm MW |
Soğutma Süresi (20°C) | ≤7dk |
NETD (20°C) | ≤20mK |
Görüntü işleme | |
Kare hızı | 50Hz/100Hz |
Karartma Modu | Doğrusal/Histogram/Karışık |
Dijital yakınlaştırma | ×1/×2/×4 |
Görüntü Yönü | Yatay/Dikey/Çapraz Çevir |
Görüntü Algoritması | NUC/AGC/IDE |
Elektriksel Özellikler | |
Standart Harici Arayüz | J30JZ 25 pimli |
Analog Video | PAL |
Dijital video | 16bit RAW/YUV: 16bit DVP/Kamera Bağlantısı Çıkışı |
Harici Senkronizasyon | Çerçeve Harici Senkronizasyonu: RS422 Seviyesi |
İletişim | RS422, 115200bps |
Güç kaynağı | 20~28VDC |
Kararlı Güç Tüketimi | 12W |
Boyut (mm) | 125×92×67 |
Ağırlık | ≤650g |
Çalışma Sıcaklığı | -40°C ~ +60°C |
Titreşim Büyüklüğü | Titreşim: GJB Araca monteli Yüksek Hızlı Taşıma Şok: Yarım sinüs Dalga, 40g 11 ms, 3 Eksen 6 Yön Her Biri 3 Kez |
Optik lens | |
Opsiyonel Lens | Sürekli Yakınlaştırma 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
GAVIN615B termal kızılötesi kamera modülü, Uzaktan İzleme Sistemi, Uçuş Görüş Geliştirme Sistemi, Çoklu Sensör Yükü vb. birçok alanda yaygın olarak kullanılmaktadır.
1. Bir kriyo soğutucu ne için kullanılır?
Kriyo soğutucular, uzun süreli görevlerde termal görüntülerin alınabilmesi için sensörleri aşırı soğuk tutan makinelerdir.Birçok üst düzey uygulamada, görüntü yakalayan sensörler son derece düşük sıcaklıklar gerektirir.
2. Cryocooler'ın kalitesini ölçmek için ana faktörler nelerdir?
Uzun pil ömrü ve güvenilir çalışma, bir kriyo soğutucunun kalitesini ölçmek için ana faktörlerdir.GSTiR kriyo soğutucu, geniş bir çalışma sıcaklığı aralığına ve mükemmel güvenilirliğe sahiptir.MTTF'si (Ortalama Arıza Süresi) 10.000 saate ulaştı ve bu, 24*7 önyükleme işlemi gereksinimlerini karşılar.
3. MTTF nedir?
MTTF (Ortalama Arıza Süresi) bir parçanın güvenilirliğini ölçer.Bir parçanın kırılmadan önce ortalama ne kadar dayandığını ve değiştirmeniz gerektiğini gösterir.Temel düzeyde, satın aldığınız parçaların kalitesi hakkında size bilgi verir.Ne kadar uzun süre dayanırlarsa, onlardan o kadar çok değer alırsınız.
4. Termal görüntüleme uygulamaları nelerdir?
Sıcaklık ölçümü ve tüm hava koşullarında görüntüleme, kızılötesi termal görüntüleme teknolojisinin iki temel işlevidir.Bu iki teknolojiye dayalı olarak geliştirilen ürünler, güvenlik ve izleme, İHA yükleri, endüstriyel denetim, yangınla mücadele, kestirimci bakım, ADAS, salgın önleme, AIoT vb. alanlarda yaygın olarak kullanılmaktadır.
