MCT MWIR Kızılötesi Dedektör Soğutmalı Termal Modül 640x512 15μM
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
Spektral aralık | 3,7~4,8μm MW | Kare hızı | 50Hz/100Hz |
Boyut | 125x92x67mm | Ağırlık | ≤650g |
Vurgulamak | MWIR Dedektör Soğutmalı Termal Modül,MWIR Kızılötesi Soğutmalı Termal Modül |

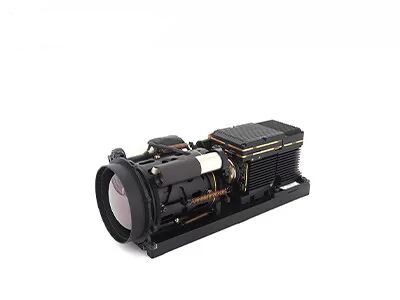

MCT MWIR Kızılötesi Dedektör Soğutmalı Termal Modül 640x512 15μM
GAVIN615B, Global Sensor Technology (GST) tarafından geliştirilen soğutmalı bir orta dalga termal görüntüleme modülüdür.RS046 kriyosoğutuculu 640x512 / 15µm HgCdTe MWIR IR detektöründen oluşur, donanım elektroniği ve çeşitli görüntü işleme algoritmaları da keskin ve net termal görüntüler sunmak için zaten gömülüdür.3.7μm~4.8μm MW spektral aralık için etkilidir.
RS046 kriyosoğutucu ile yapılandırılan GAVIN615B, 125x92x67mm boyutlarında ve 650g'den hafif ağırlığıyla son derece kompakt bir boyuta sahiptir.Kararlı güç tüketimi 12w kadar düşüktür.Endüstriyel standart cameralink arayüzü ile kızılötesi kamera veya sistem entegratörü, GAVIN615B termal görüntüleme modülüne dayalı olarak kendi eksiksiz kamerasını kolayca tasarlayabilir veya entegre edebilir.
- Yüksek Hassasiyet, NETD≤20mK
- Uzun Menzilli Algılama
- Ayarlanabilir Kare Hızı
- Sisteme Kolay Entegrasyon
Modeli | GAVIN615B |
Kızılötesi Dedektör Performansı | |
Çözünürlük | 640x512 |
Piksel aralığı | 15um |
kriyo soğutucu | RS046 |
Spektral aralık | 3.7μm~4.8μm MW |
Soğutma Süresi (20°C) | ≤7dk |
NETD (20°C) | ≤20mK |
Görüntü işleme | |
Kare hızı | 50Hz/100Hz |
Karartma Modu | Doğrusal/Histogram/Karışık |
Dijital yakınlaştırma | ×1/×2/×4 |
Görüntü Yönü | Yatay/Dikey/Çapraz Çevir |
Görüntü Algoritması | NUC/AGC/IDE |
Elektrik Şartnamesi | |
Standart Harici Arayüz | J30JZ 25 pimli |
Analog Video | ARKADAŞ |
Dijital video | 16 bit RAW/YUV: 16 bit DVP/Cameralink Çıkışı |
Harici Senkronizasyon | Çerçeve Harici Senkronizasyonu: RS422 Seviyesi |
İletişim | RS422, 115200bps |
Güç kaynağı | 20~28VDC |
Kararlı Güç Tüketimi | 12W |
Boyut (mm) | 125×92×67 |
Ağırlık | ≤650g |
Çalışma Sıcaklığı | -40°C ~ +60°C |
Titreşim Büyüklüğü | Titreşim: GJB Araç Üstü Yüksek Hızlı Taşıma Şok: Yarım Sinüs Dalgası, 40g 11 ms, 3 Eksen 6 Yön Her Birinden 3 Kez |
Optik lens | |
Opsiyonel Objektif | Sürekli Yakınlaştırma 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
GAVIN615B termal kızılötesi kamera modülü, Uzaktan İzleme Sistemi, Uçuş Görüş Geliştirme Sistemi, Çoklu sensör Yükü vb. birçok alanda yaygın olarak kullanılmaktadır.
1. Optik Gaz Görüntülemenin Avantajları
Zaman kazandıran ve Verimli: büyük ölçekli gerçek zamanlı algılamayı, hızlı sızıntı yerini belirlemeyi destekler, üretimi kesintiye uğratmaya gerek yoktur.
Uzun Menzilli Tespit: Tehlikeli ve karmaşık alanlardan uzak, temassız, tahribatsız test, ek radyasyon kaynağı olmadan
Analizi Kolay: Sezgisel görüntüleme, anında depolama, kullanışlı analiz
Çok Fonksiyonlu Muayene: Mükemmel uzaktan sıcaklık ölçüm fonksiyonu ile çeşitli gazlar tespit edilebilir
2. Optik Gaz Görüntülemenin Çalışma Prensibi
Optik gaz görüntüleme, görünmez endüstriyel gazları görebilen bir tür kızılötesi teknolojidir.
Kızılötesi radyasyonu belirli dalga boylarında emdikten sonra, kızılötesi radyasyon farkı gaz ve arka plan arasında neden olacaktır.
Dahili dar bant filtreli gaz kaçağı tespiti kızılötesi dedektörü, yalnızca gaz kızılötesi absorpsiyon zirvesinin yakınındaki kızılötesi bandı alır ve gazı, gaz ile arka plan arasındaki radyasyon farkı yoluyla görünür kızılötesi görüntülere dönüştürebilir.
