Sağlık İçin Hızlı Entegrasyon Termal Görüntüleme Kamera Modülü 384x288 17μM
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 384x288 | Güç tüketimi | 0,85 W |
---|---|---|---|
Spektral aralık | 8~14μm | Piksel aralığı | 17 mikron |
Tipik NETD | <50mK | Kare hızı | 25Hz |
Vurgulamak | Termal Kamera Modülü 17uM,384x288 Termal Kamera Modülü,0.85W Termal Görüntüleme Kamera Modülü |

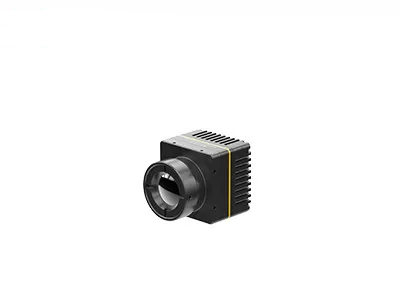

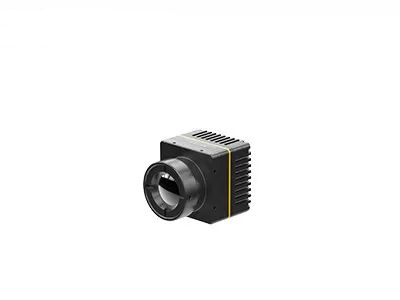

384x288 / 17μM Termal Görüntüleme Kamera Modülü Sağlık İçin Hızlı Entegrasyon
iHA417W termal modülü, tıbbi teşhis için özel olarak geliştirilmiştir.Kendi geliştirdiği gofret seviyesi paketi 384×288/17μm kızılötesi dedektör, 9,1 mm lens, 30 pimli standart arayüz (Opsiyonel Tip-C genişletme kartı) ve tıbbi sıcaklık ölçümü için özel bir SDK ile entegre edilmiştir.
İki sıcaklık ölçüm mesafesi modu vardır: çeşitli senaryolarda kullanılabilen 5 metre ve 0,5 metre.iHA417 tıbbi tanı termal modülü, daha iyi bir sıcaklık ölçüm tutarlılığına ve ±0,5°C'lik üstün sıcaklık ölçüm doğruluğuna sahiptir.Yerleşik siyah gövdeye gerek olmaması, kompakt bir tasarım ve daha kolay sıcaklık ölçümü sağlar.
Çeşitli tıbbi termal görüntüleme cihazlarına hızlı bir şekilde entegre edilebilen iHA417W termal kamera modülünün günümüzde ve gelecekte Hastalık Tarama, Geleneksel Çin Tıbbı Fizyoterapi, Sağlık Check-up, Rehabilitasyon vb. alanlarda yaygın olarak kullanılması beklenmektedir. .
- Küçük Boyut: 25,4 mm×25,4 mm×30,3 mm (lensli)
- Tipik NETD<50mk
- Algılama Mesafesi: 0,5m/5m
- 32,2 g Kadar Düşük Ağırlık
- Üstün Sıcaklık Ölçümü Doğruluğu: ±0.5℃
Modeli | iHA417W |
Kızılötesi Dedektör Performansı | |
Çözünürlük | 384×288 |
Piksel Boyutu | 17 mikron |
Spektral aralık | 8~14μm |
Tipik NETD | <50 milyon |
Görüntü işleme | |
Kare hızı | 25Hz |
Başlama zamanı | 5s |
Dijital video | HAM/YUV |
Görüntü Ekranı | Siyah Sıcak/Beyaz Sıcak/Sözde Renk |
Görüntü Algoritması | NUC/3DNR/DNS/DRC/EE/SFFC |
Elektrik Şartnamesi | |
Standart Harici Arayüz | C Tipi |
İletişim Modu | USB bağlantı |
Besleme gerilimi | 5±0.5V |
Tipik Güç Tüketimi | 0,85 W |
Sıcaklık ölçümü | |
Çalışma Sıcaklığı Aralığı | -10°C ~ +50°C |
Sıcaklık Ölçüm Aralığı | 15°C ~ 50°C |
Sıcaklık Ölçüm Doğruluğu | ≤±0,5°C (İç mekanda rüzgar yok, hedef sıcaklık aralığı 32°C~42°C) |
Ölçüm Mesafesi | İki Mod: 0,5m veya 5m |
SDK | Windows/Android/Linux SDK'yı Destekleyin, Tam Ekran Termografiye Ulaşın |
Fiziksel özellikler | |
Boyut (mm) | ≤25,4×25,4×30,3 (9,1 mm Lens ile) |
Ağırlık | 32,2±3g (9,1 mm Lens ile) |
Çevresel Uyumluluk | |
Çalışma sıcaklığı | -40°C ~ +70°C |
Depolama sıcaklığı | -45°C ~ +85°C |
Nem | %5~%95, yoğuşmasız |
Titreşim | Rastgele Titreşim 5.35 gr, 3 Eksen |
Şok | Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen 6 Yön |
Optik | |
Opsiyonel Objektif | Sabit Odak Atermal: 9,1 mm |
sertifika | |
Standart | ROHS/ULAŞMAK |
iHA417 termal modülünün günümüzde ve gelecekte Hastalık Tarama, Geleneksel Çin Tıbbı Fizyoterapi, Sağlık Kontrolü, Rehabilitasyon vb. alanlarda yaygın olarak kullanılması beklenmektedir.
1. Kızılötesi radyasyon nedir?
Kızılötesi termal görüntüleme hakkında konuşurken, düşünülmesi gereken ilk şey kızılötesi radyasyondur (IR).Kızılötesi radyasyon enerjisinin dalga boyu yaklaşık 700 nm'de başlar ve yaklaşık 1 mm'ye kadar uzanır.Tüm nesneler, bizim için görünmeyen kızılötesi radyasyon şeklinde belirli bir miktarda ısı yayar, çünkü tüm elektromanyetik spektrumda çıplak göz yalnızca "görünür ışığı" görebilir.
2. Kızılötesi termal kamera nasıl çalışır?
Kızılötesi ekipmanın temel bileşeni, çevredeki nesnelerin küçük sıcaklık farklarını hassas bir şekilde algılayabilen kızılötesi termal dedektördür.Ardından nesneden bu radyasyon bilgisini toplar ve sıcaklık farkı bilgisine dayalı olarak görüntüleme için sıcaklık bilgisini verir.Nesne ne kadar sıcaksa, o kadar fazla kızılötesi radyasyon üretir.Yoğunluk çok yüksekse, onu ısı gibi hissedebilirsiniz.
