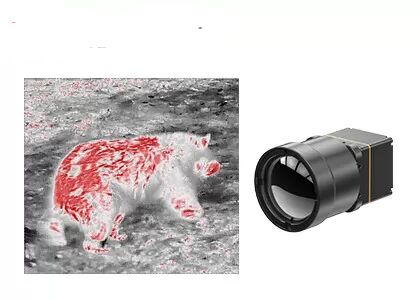

Kişisel Gece Görüşü için LWIR Soğutmasız Termal Kamera Çekirdeği 640x512 12μM
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 640x512 | Güç tüketimi | 0,8 W |
---|---|---|---|
Spektral aralık | 8~14μm | Piksel aralığı | 12um |
NETD | <40mK | Kare hızı | 25Hz/30Hz |
Vurgulamak | LWIR Soğutmasız Termal Modül 12uM,Gece Görüşü LWIR Kamera Çekirdeği,640x512 Şeffaf Termal Kamera Çekirdeği |
Kişisel Gece Görüşü için LWIR Soğutmasız 640x512 12μM Termal Görüntüleme Modülü
TWIN612 termal modül, Global Sensor Technology tarafından geliştirilmiş yeni bir üründür.640×512/12µm seramik paket soğutmasız kızılötesi dedektörü entegre eder.Tipik NETD<40mk ile TWIN612 termal modülü daha net, keskin ve ayrıntılı görüntü sunabilir.
-20℃~150℃/0~550℃ sıcaklık ölçüm aralığı, ±2℃ veya ±%2 doğruluk ve 30Hz'e kadar kare hızı ile termal modül, pürüzsüz termal görüntüyü ve doğru sıcaklık ölçümünü garanti eder.
TWIN612 termal modülü, kompakt tasarım, hafif yapı ve 0,8 w kadar düşük güç tüketimi avantajlarına sahiptir.Gelişmiş görüntü algoritmaları ve sıcaklık ölçüm işlevi ile TWIN612 termal modülü, daha kararlı görüntüler ve doğru sıcaklık sunar.
Seramik paketleme işlemi, olgun bir kızılötesi dedektör paketleme teknolojisi olan metal paketlemeye benzer.Metal ambalaj ile karşılaştırıldığında, paketlenmiş dedektörün hacmi ve ağırlığı büyük ölçüde azaltılacaktır.Böylece TWIN612 termal modülü, boyut, ağırlık ve güç tüketimi konusunda katı gereksinimleri olan endüstrilere uygulanabilir.
- Mini Boyut: 25,4 mm×25,4 mm×35 mm
- Hafiflik: 25g
- Tipik NETD<40mk
- Keskin, Net Termal Görüntüleme
- 0,8 W Kadar Düşük Tipik Güç Tüketimi
modeli | TWIN612/R |
Kızılötesi Dedektör Performansı | |
Çözünürlük | 640×512 |
Piksel Boyutu | 12um |
Spektral aralık | 8~14μm |
Tipik NETD | <40mK |
Görüntü işleme | |
Kare hızı | 25Hz/30Hz |
Başlama zamanı | 6s |
Analog Video | PAL/NTSC |
Dijital video | YUV/BT.656/LVDS/USB2.0 |
Görüntü Ekranı | Toplamda 11 (Beyaz Sıcak/Lav/Demir Yay/Aqua/Sıcak Demir/Medikal/Arktik/Gökkuşağı1/Gökkuşağı2/Kırmızı Sıcak/Siyah Sıcak) |
Görüntü Algoritması | NUC/3D/2D/DRC/EE |
Elektriksel Özellikler | |
Standart Harici Arayüz | 50pin_HRS |
İletişim arayüzü | RS232/USB2.0 |
Besleme gerilimi | 4~5.5V |
Tipik Güç Tüketimi | 0,8 W |
Sıcaklık ölçümü | |
Çalışma Sıcaklığı Aralığı | -10°C~50°C |
Sıcaklık Ölçüm Aralığı | -20°C~150°C, 0°C~550°C |
Sıcaklık Ölçüm Doğruluğu | ±2℃ veya ±2% daha büyük |
SDK | Windows/Linux;Video Akışı Analizi ve Griden Sıcaklığa Dönüştürme Elde Edin |
Fiziksel özellikler | |
Boyut (mm) | 25,4×25,4×35 (Lenssiz) |
Ağırlık | 25g (Lenssiz) |
Çevresel Uyumluluk | |
Çalışma sıcaklığı | -40°C~+70°C |
Depolama sıcaklığı | -45°C~+85°C |
Nem | %5~%95, yoğuşmasız |
Titreşim | 5.35gr, 3 Eksen |
Şok | Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen, 6 Yön |
Optik | |
Opsiyonel Objektif | Sabit Atermal: 13mm |
TWIN612/R termal görüntüleme modülü Termografi, Güvenlik İzleme, İHA Yükleri, Robotlar, Akıllı Donanım, ADAS, İtfaiye ve Kurtarma alanlarına uygulanır.
1. Kızılötesi Termal Modül Arayüzü · HDMI
HDMI, Yüksek Çözünürlüklü Multimedya Arayüzünün kısaltmasıdır.RCA gibi eski analog sinyal AV iletim arayüzünü değiştirmek için kullanılır.HDMI, kızılötesi termal görüntüleme tüketici elektroniği alanında en yaygın kullanılan dijital ses ve video arabirimidir ve ayrıca çeşitli kızılötesi kamera modülü ürünleri tarafından yaygın olarak kullanılmaktadır.
HDMI arabiriminin birçok sürümü vardır:
- HDMI standart arayüzü: yani 14 mm genişliğe sahip HDMI A tipi arayüz ve HD TV, masaüstü bilgisayar, projektör ve diğer ekipmanlar için kullanılır
- HDMI mini arayüz: yani 10,5 mm genişliğe sahip HDMI C tipi arayüz ve MP4, tablet bilgisayarlar, kameralar ve diğer cihazlar için kullanılır
- HDMI mikro arayüzü: yani 6 mm genişliğindeki HDMI D tipi arayüz ve akıllı telefonlar, tabletler ve diğer cihazlar için kullanılır.
Şu anda Global Sensor Technology tarafından geliştirilen kızılötesi termal modül, HDMI standart arayüzünü kullanıyor.
