xÇözünürlük | 640x512 | Güç tüketimi | 0,8 W |
---|---|---|---|
Spektral aralık | 8~14μm | Piksel aralığı | 12um |
NETD | <40mK | Kare hızı | 25Hz/30Hz |
Vurgulamak | Mikrobolometre Termal Kamera Çekirdeği,Yaban Hayatı Gözlem LWIR Kamera Çekirdeği,Şeffaf Soğutmasız Termal Kamera Çekirdeği |

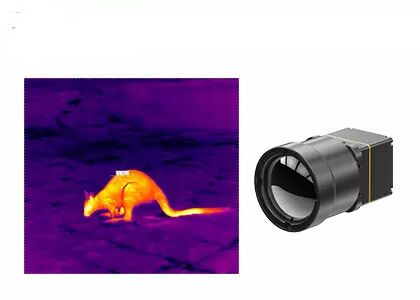

Yaban Hayatı Gözlemi İçin Soğutmasız Mikrobolometre Termal Kamera Çekirdeği
TWIN612 termal modül, Global Sensor Technology tarafından geliştirilmiş yeni bir üründür.640x512/12µm soğutmasız kızılötesi kamera çekirdeği, kompakt, kullanıcı dostu bir pakette yüksek kaliteli görüntüleme sağlayan gelişmiş bir termal görüntüleme sensörüdür.Bu kamera çekirdeği, geleneksel termal görüntüleme sistemlerine kıyasla üstün termal görüntüleme performansı sağlayan en son soğutmasız mikrobolometre teknolojisi kullanılarak oluşturulmuştur.
640x512 piksel dizisi ve 12µm piksel aralığı ile bu kamera çekirdeği, çok çeşitli uygulamalar için ultra yüksek çözünürlüklü görüntüleme yetenekleri sağlar.50 mk'den daha düşük sıcaklık hassasiyeti sunar ve zorlu ortamlarda bile doğru ve ayrıntılı görüntüleme sağlayan 14 bit'e kadar dinamik bir aralığa sahiptir.
TWIN612 termal modülü, kompakt tasarım, hafif yapı ve 0,8 w kadar düşük güç tüketimi avantajlarına sahiptir.Gelişmiş görüntü algoritmaları ve sıcaklık ölçüm işlevi ile TWIN612 termal modülü, daha kararlı görüntüler ve doğru sıcaklık sunar.
Seramik paketleme işlemi, olgun bir kızılötesi dedektör paketleme teknolojisi olan metal paketlemeye benzer.Metal ambalaj ile karşılaştırıldığında, paketlenmiş dedektörün hacmi ve ağırlığı büyük ölçüde azaltılacaktır.Böylece TWIN612 termal modülü, boyut, ağırlık ve güç tüketimi konusunda katı gereksinimleri olan endüstrilere uygulanabilir.
- Mini Boyut: 25,4 mm×25,4 mm×35 mm
- Hafiflik: 25g
- Tipik NETD<40mk
- Keskin, Net Termal Görüntüleme
- 0,8 W Kadar Düşük Tipik Güç Tüketimi
modeli | TWIN612/R |
Kızılötesi Dedektör Performansı | |
Çözünürlük | 640×512 |
Piksel Boyutu | 12um |
Spektral aralık | 8~14μm |
Tipik NETD | <40mK |
Görüntü işleme | |
Kare hızı | 25Hz/30Hz |
Başlama zamanı | 6s |
Analog Video | PAL/NTSC |
Dijital video | YUV/BT.656/LVDS/USB2.0 |
Görüntü Ekranı | Toplamda 11 (Beyaz Sıcak/Lav/Demir Yay/Aqua/Sıcak Demir/Medikal/Arktik/Gökkuşağı1/Gökkuşağı2/Kırmızı Sıcak/Siyah Sıcak) |
Görüntü Algoritması | NUC/3D/2D/DRC/EE |
Elektriksel Özellikler | |
Standart Harici Arayüz | 50pin_HRS |
İletişim arayüzü | RS232/USB2.0 |
Besleme gerilimi | 4~5.5V |
Tipik Güç Tüketimi | 0,8 W |
Sıcaklık ölçümü | |
Çalışma Sıcaklığı Aralığı | -10°C~50°C |
Sıcaklık Ölçüm Aralığı | -20°C~150°C, 0°C~550°C |
Sıcaklık Ölçüm Doğruluğu | ±2℃ veya ±2% daha büyük |
SDK | Windows/Linux;Video Akışı Analizi ve Griden Sıcaklığa Dönüştürme Elde Edin |
Fiziksel özellikler | |
Boyut (mm) | 25,4×25,4×35 (Lenssiz) |
Ağırlık | 25g (Lenssiz) |
Çevresel Uyumluluk | |
Çalışma sıcaklığı | -40°C~+70°C |
Depolama sıcaklığı | -45°C~+85°C |
Nem | %5~%95, yoğuşmasız |
Titreşim | 5.35gr, 3 Eksen |
Şok | Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen, 6 Yön |
Optik | |
Opsiyonel Objektif | Sabit Atermal: 13mm |
TWIN612/R termal görüntüleme modülü Termografi, Güvenlik İzleme, İHA Yükleri, Robotlar, Akıllı Donanım, ADAS, İtfaiye ve Kurtarma alanlarına uygulanır.
1. Kızılötesi dedektör nasıl çalışır?
Kızılötesi dedektörler, kızılötesi aralıktaki elektromanyetik radyasyonu algılayarak çalışır.Tam algılama mekanizması, kızılötesi dedektör tipine bağlı olarak değişir.
Termal dedektörler, kızılötesi radyasyonu soğurmanın neden olduğu sıcaklık değişimini ölçerek çalışır.Örneğin, mikrobolometreler, ısıya duyarlı küçük dirençli elementlerden oluşan bir matristen oluşur.Kızılötesi radyasyon dedektör tarafından emildiğinde, dirençli elemanın sıcaklığının artmasına neden olur, bu da algılanabilen ve bir görüntüye dönüştürülebilen elektrik direncinde bir değişikliğe neden olur.
Foton dedektörleri ise kızılötesi radyasyondan gelen fotonları elektrik sinyallerine dönüştürerek çalışır.İki yaygın foton dedektörü türü, fotovoltaik dedektörler ve foto iletkenlerdir.Fotovoltaik dedektörler, kızılötesi fotonlar emildiğinde bir voltaj üretirken, foto iletkenler fotonlar emildiğinde iletkenliklerini arttırır.
Kızılötesi dedektörler ayrıca, sıcaklıktaki değişikliklerin bir malzemede bir yüke neden olduğu piroelektriklik veya iki malzeme arasındaki sıcaklık farkının bir voltaj oluşturduğu termoelektrik etkiler gibi diğer algılama mekanizmalarını da kullanabilir.
Kızılötesi dedektörden gelen çıkış sinyali, tıbbi veya endüstriyel uygulamalarda termal görüntüleme, ortamın uzaktan algılanması ve güvenlik sistemlerinde termal tarama gibi çeşitli amaçlar için kullanılabilen bir görüntü olarak işlenebilir ve görüntülenebilir.
