Dış Mekan LWIR Termal Kamera Çekirdeği 640x512 25,4 mm×25,4 mm×35 mm
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 640x512 | Güç tüketimi | 0,8 W |
---|---|---|---|
Spektral aralık | 8~14μm | Piksel aralığı | 12um |
NETD | <40mK | Kare hızı | 25Hz/30Hz |
Vurgulamak | Termal Kamera Çekirdeği 25,4 mm×25,4 mm |

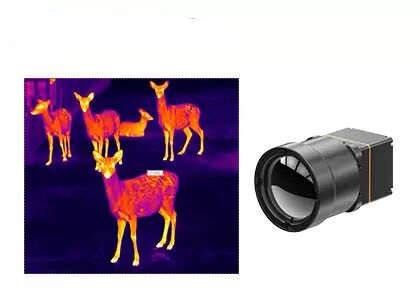

Dış Mekan LWIR Termal Kamera Çekirdeği 640x512 25,4 mm×25,4 mm×35 mm
TWIN612 termal modül, Global Sensor Technology tarafından geliştirilmiş yeni bir üründür.
12 µm piksel aralığına sahip 640x512 piksel dizisine sahip olan bu kamera çekirdeği, olağanüstü sıcaklık hassasiyeti ve 14 bit'e kadar geniş bir dinamik aralık ile hem verimli hem de güvenilir ultra yüksek çözünürlüklü görüntüleme sağlar.
İster güvenlik ve gözetleme, ister endüstriyel denetim veya tıbbi görüntüleme için termal görüntülemeye ihtiyacınız olsun, 640x512/12µm soğutmasız kızılötesi kamera çekirdeği, uygulamanızın taleplerini kolaylıkla karşılayabilen yüksek performanslı bir çözümdür.
640x512/12µm soğutmasız kızılötesi kamera çekirdeği, kompakt, kullanıcı dostu bir pakette yüksek kaliteli görüntüleme ve olağanüstü performans sunan gelişmiş bir termal görüntüleme teknolojisidir.
- Mini Boyut: 25,4 mm×25,4 mm×35 mm
- Hafiflik: 25g
- Tipik NETD<40mk
- Keskin, Net Termal Görüntüleme
- 0,8 W Kadar Düşük Tipik Güç Tüketimi
modeli | TWIN612/R |
Kızılötesi Dedektör Performansı | |
Çözünürlük | 640×512 |
Piksel Boyutu | 12um |
Spektral aralık | 8~14μm |
Tipik NETD | <40mK |
Görüntü işleme | |
Kare hızı | 25Hz/30Hz |
Başlama zamanı | 6s |
Analog Video | PAL/NTSC |
Dijital video | YUV/BT.656/LVDS/USB2.0 |
Görüntü Ekranı | Toplamda 11 (Beyaz Sıcak/Lav/Demir Yay/Aqua/Sıcak Demir/Medikal/Arktik/Gökkuşağı1/Gökkuşağı2/Kırmızı Sıcak/Siyah Sıcak) |
Görüntü Algoritması | NUC/3D/2D/DRC/EE |
Elektriksel Özellikler | |
Standart Harici Arayüz | 50pin_HRS |
İletişim arayüzü | RS232/USB2.0 |
Besleme gerilimi | 4~5.5V |
Tipik Güç Tüketimi | 0,8 W |
Sıcaklık ölçümü | |
Çalışma Sıcaklığı Aralığı | -10°C~50°C |
Sıcaklık Ölçüm Aralığı | -20°C~150°C, 0°C~550°C |
Sıcaklık Ölçüm Doğruluğu | ±2℃ veya ±2% daha büyük |
SDK | Windows/Linux;Video Akışı Analizi ve Griden Sıcaklığa Dönüştürme Elde Edin |
Fiziksel özellikler | |
Boyut (mm) | 25,4×25,4×35 (Lenssiz) |
Ağırlık | 25g (Lenssiz) |
Çevresel Uyumluluk | |
Çalışma sıcaklığı | -40°C~+70°C |
Depolama sıcaklığı | -45°C~+85°C |
Nem | %5~%95, yoğuşmasız |
Titreşim | 5.35gr, 3 Eksen |
Şok | Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen, 6 Yön |
Optik | |
Opsiyonel Objektif | Sabit Atermal: 13mm |
TWIN612/R termal görüntüleme modülü Termografi, Güvenlik İzleme, İHA Yükleri, Robotlar, Akıllı Donanım, ADAS, İtfaiye ve Kurtarma alanlarına uygulanır.
1. Kızılötesi dedektör nasıl çalışır?
Kızılötesi dedektörler, kızılötesi aralıktaki elektromanyetik radyasyonu algılayarak çalışır.Tam algılama mekanizması, kızılötesi dedektör tipine bağlı olarak değişir.
Termal dedektörler, kızılötesi radyasyonu soğurmanın neden olduğu sıcaklık değişimini ölçerek çalışır.Örneğin, mikrobolometreler, ısıya duyarlı küçük dirençli elementlerden oluşan bir matristen oluşur.Kızılötesi radyasyon dedektör tarafından emildiğinde, dirençli elemanın sıcaklığının artmasına neden olur, bu da algılanabilen ve bir görüntüye dönüştürülebilen elektrik direncinde bir değişikliğe neden olur.
Foton dedektörleri ise kızılötesi radyasyondan gelen fotonları elektrik sinyallerine dönüştürerek çalışır.İki yaygın foton dedektörü türü, fotovoltaik dedektörler ve foto iletkenlerdir.Fotovoltaik dedektörler, kızılötesi fotonlar emildiğinde bir voltaj üretirken, foto iletkenler fotonlar emildiğinde iletkenliklerini arttırır.
Kızılötesi dedektörler ayrıca, sıcaklıktaki değişikliklerin bir malzemede bir yüke neden olduğu piroelektriklik veya iki malzeme arasındaki sıcaklık farkının bir voltaj oluşturduğu termoelektrik etkiler gibi diğer algılama mekanizmalarını da kullanabilir.
Kızılötesi dedektörden gelen çıkış sinyali, tıbbi veya endüstriyel uygulamalarda termal görüntüleme, ortamın uzaktan algılanması ve güvenlik sistemlerinde termal tarama gibi çeşitli amaçlar için kullanılabilen bir görüntü olarak işlenebilir ve görüntülenebilir.
