xÇözünürlük | 1280x1024/12μm | NETD | <50mK |
---|---|---|---|
Spektral aralık | 8~14μm | Boyut | 20x20x10.4mm |
Vurgulamak | Soğutmasız VOx Termal Görüntüleme Modülü,Endüstriyel Termografi Modülü,Yüksek Çözünürlüklü VOx Termal Modül |

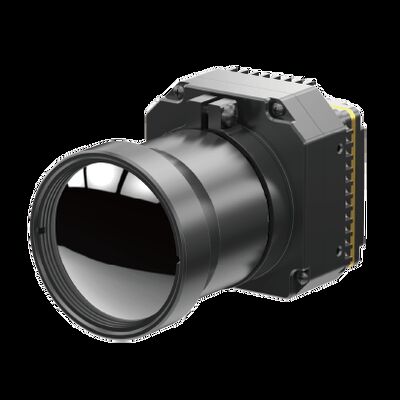

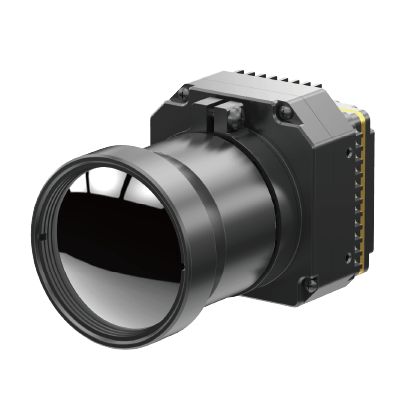

Endüstriyel Termografi için Yüksek Çözünürlüklü Soğutmasız VOx Termal Görüntüleme Modülü
PLUG1212R, Global Sensor Technology (GST) tarafından geliştirilen PLUG-R serisi soğutmasız kızılötesi kamera modüllerinden biridir.Profesyonel sinyal işleme devresi ve görüntü işleme platformuna sahip GST1212M soğutmasız kızılötesi dedektörü temel alır ve hedef kızılötesi radyasyonu tamamen sıcaklık verilerine dönüştürür.Sıcaklık ölçümü mevcuttur ve endüstriyel termografinin özel gereksinimlerini karşılayan sıcaklık aralığı özelleştirilebilir.
Soğutmasız HD LWIR 1280x1024/12μm VOx Termal Görüntüleme Modülü, endüstriyel denetim, gözetim ve güvenlik gibi alanlarda çeşitli uygulamalara olanak tanıyan geniş bir sıcaklık ölçüm aralığı sunar.Hem sıfırın altındaki sıcaklıkları (-20°C) hem de yüksek sıcaklıklı ortamları (550°C'ye kadar) kapsayan sıcaklık aralığıyla bu modül, çeşitli termal görüntüleme senaryolarının taleplerini karşılar.
- Piksel aralığı: 12μm
- Çözünürlük: 1280x1024
- Spektrum Aralığı: 8μm -14μm
- Yüksek Hassasiyet: NETD<30mK
- Sıcaklık Aralığı: -20°C~150°C, 100°C~550°C
- Sıcaklık Doğruluğu: ±2°C veya ±2%
- Yüksek güvenilirlik ve Güçlü Çevresel Uyumluluk.
Modeli | FİŞ1212R |
IR Dedektör Performansı | |
Çözünürlük | 1280x1024 |
Piksel aralığı | 12μm |
Spektral aralık | 8~14μm |
NETD | <30mk |
Görüntü işleme | |
Kare hızı | 25Hz |
Başlama zamanı | <25s |
Analog Video | / |
Dijital video | HDMI/RAW/YUV/BT1120 |
Uzatma Bileşeni | USB/Kamerlink |
Karartma Modu | Doğrusal/Histogram/Karma |
Dijital yakınlaştırma | 1~8X Sürekli Yakınlaştırma, Adım Boyutu 1/8 |
Görüntü Ekranı | Siyah Sıcak/Beyaz Sıcak/Sözde Renk |
Görüntü Yönü | Yatay/Dikey/Çapraz Çevirme |
Görüntü Algoritması | NUC/AGC/IDE |
Elektriksel Özellikler | |
Standart Harici Arayüz | 50pin_HRS Arayüzü |
İletişim Modu | RS232-TTL, 115200bps |
Besleme gerilimi | 5±0,5V |
Sıcaklık ölçümü | |
Çalışma Sıcaklığı Aralığı | -10°C~50°C |
Sıcaklık aralığı | -20°C~150°C, 100°C~550°C |
Sıcaklık Doğruluğu | ±2°C veya ±%2 (Maksimum Değeri Alın) |
SDK'sı | ARM/Windows/Linux SDK, Tam Ekran Termografi |
Fiziksel özellikler | |
Boyut (mm) | 56x56x40,2 |
Ağırlık | ≤200g |
Çevresel Uyum | |
Çalışma Sıcaklığı | -40°C ~ +70°C |
Depolama sıcaklığı | -45°C ~ +85°C |
Nem | %5~%95, Yoğuşmasız |
Titreşim | Rastgele Titreşim 5,35grms, 3 Eksen |
Şok | Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen 6 Yön |
Optik | |
Opsiyonel Lens | Sabit Odaklı Atermal: 19mm/25mm |
PLU1212R kızılötesi görüntüleme modülü, Güç Elektrik, Makine Görme, Bina Denetimi, Metalurji Petrokimya vb. alanlarda yaygın olarak kullanılmaktadır.
1. Kızılötesi dedektör nasıl çalışır?
Kızılötesi dedektörler, kızılötesi aralıktaki elektromanyetik radyasyonu algılayarak çalışır.Kesin tespit mekanizması kızılötesi dedektörün tipine bağlı olarak değişir.
Termal dedektörler, kızılötesi radyasyonun emilmesinden kaynaklanan sıcaklık değişimini ölçerek çalışır.Örneğin mikrobolometreler, ısıya duyarlı küçük dirençli elemanlardan oluşan bir matristen oluşur.Kızılötesi ışınım dedektör tarafından emildiğinde, dirençli elemanın sıcaklığının artmasına neden olur, bu da elektrik direncinde tespit edilebilecek ve görüntüye dönüştürülebilecek bir değişikliğe neden olur.
Foton dedektörleri ise kızılötesi radyasyondaki fotonları elektrik sinyallerine dönüştürerek çalışır.Foton dedektörlerinin iki yaygın türü fotovoltaik dedektörler ve fotoiletkenlerdir.Fotovoltaik dedektörler, kızılötesi fotonlar emildiğinde bir voltaj üretirken, fotoiletkenler, fotonlar emildiğinde iletkenliklerini artırır.
Kızılötesi dedektörler ayrıca sıcaklıktaki değişikliklerin bir malzemede bir yüke neden olduğu piroelektriklik veya iki malzeme arasındaki sıcaklık farkının bir voltaj oluşturduğu termoelektrik etkiler gibi diğer algılama mekanizmalarını da kullanabilir.
Kızılötesi dedektörden gelen çıkış sinyali, tıbbi veya endüstriyel uygulamalarda termal görüntüleme, ortamın uzaktan algılanması ve güvenlik sistemlerinde termal tarama gibi çeşitli amaçlarla kullanılabilen bir görüntü olarak işlenebilir ve görüntülenebilir.
