Gelişmiş Netlik ve Hassasiyet HD 1280x1024 Termal Kamera Çekirdeği
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 1280x1024/12μm | NETD | <50mK |
---|---|---|---|
Spektral aralık | 8~14μm | Boyut | 20x20x10.4mm |
Vurgulamak | HD Termal Kamera Çekirdeği,Hassas Termal Kamera Çekirdeği 1280x1024,HD Soğutmasız Termal Kamera Modülü |
Gelişmiş Netlik ve Hassasiyet HD 1280x1024 Termal Kamera Çekirdeği

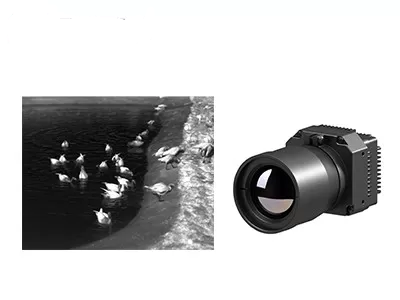

PLUG1212R, Global Sensor Technology (GST) tarafından geliştirilen PLUG-R serisi soğutmasız kızılötesi kamera modüllerinden biridir.Profesyonel sinyal işleme devresi ve görüntü işleme platformuna sahip GST1212M soğutmasız kızılötesi dedektörü temel alır ve hedef kızılötesi radyasyonu tamamen sıcaklık verilerine dönüştürür.Sıcaklık ölçümü mevcuttur ve endüstriyel termografinin özel gereksinimlerini karşılayan sıcaklık aralığı özelleştirilebilir.
Soğutmasız HD LWIR 1280x1024/12μm VOx Termal Görüntüleme Modülü, endüstriyel denetim, gözetim ve güvenlik gibi alanlarda çeşitli uygulamalara olanak tanıyan geniş bir sıcaklık ölçüm aralığı sunar.Hem sıfırın altındaki sıcaklıkları (-20°C) hem de yüksek sıcaklıklı ortamları (550°C'ye kadar) kapsayan sıcaklık aralığıyla bu modül, çeşitli termal görüntüleme senaryolarının taleplerini karşılar.
- Piksel aralığı: 12μm
- Çözünürlük: 1280x1024
- Spektrum Aralığı: 8μm -14μm
- Yüksek Hassasiyet: NETD<30mK
- Sıcaklık Aralığı: -20°C~150°C, 100°C~550°C
- Sıcaklık Doğruluğu: ±2°C veya ±2%
- Yüksek güvenilirlik ve Güçlü Çevresel Uyumluluk.
Modeli | FİŞ1212R |
IR Dedektör Performansı | |
Çözünürlük | 1280x1024 |
Piksel aralığı | 12μm |
Spektral aralık | 8~14μm |
NETD | <30mk |
Görüntü işleme | |
Kare hızı | 25Hz |
Başlama zamanı | <25s |
Analog Video | / |
Dijital video | HDMI/RAW/YUV/BT1120 |
Uzatma Bileşeni | USB/Kamerlink |
Karartma Modu | Doğrusal/Histogram/Karma |
Dijital yakınlaştırma | 1~8X Sürekli Yakınlaştırma, Adım Boyutu 1/8 |
Görüntü Ekranı | Siyah Sıcak/Beyaz Sıcak/Sözde Renk |
Görüntü Yönü | Yatay/Dikey/Çapraz Çevirme |
Görüntü Algoritması | NUC/AGC/IDE |
Elektriksel Özellikler | |
Standart Harici Arayüz | 50pin_HRS Arayüzü |
İletişim Modu | RS232-TTL, 115200bps |
Besleme gerilimi | 5±0,5V |
Sıcaklık ölçümü | |
Çalışma Sıcaklığı Aralığı | -10°C~50°C |
Sıcaklık aralığı | -20°C~150°C, 100°C~550°C |
Sıcaklık Doğruluğu | ±2°C veya ±%2 (Maksimum Değeri Alın) |
SDK'sı | ARM/Windows/Linux SDK, Tam Ekran Termografi |
Fiziksel özellikler | |
Boyut (mm) | 56x56x40,2 |
Ağırlık | ≤200g |
Çevresel Uyum | |
Çalışma Sıcaklığı | -40°C ~ +70°C |
Depolama sıcaklığı | -45°C ~ +85°C |
Nem | %5~%95, Yoğuşmasız |
Titreşim | Rastgele Titreşim 5,35grms, 3 Eksen |
Şok | Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen 6 Yön |
Optik | |
Opsiyonel Lens | Sabit Odaklı Atermal: 19mm/25mm |
PLU1212R kızılötesi görüntüleme modülü, Güç Elektrik, Makine Görme, Bina Denetimi, Metalurji Petrokimya vb. alanlarda yaygın olarak kullanılmaktadır.
1. Mikrobolometre nasıl çalışır?
Mikrobolometre, termal görüntüleme cihazlarında kullanılan bir tür termal sensördür.Sıcaklık değişimlerinin neden olduğu elektrik direncindeki değişiklikleri kullanarak kızılötesi radyasyonu tespit eder.
Mikrobolometre şu şekilde çalışır:
Bir mikrobolometre, piksel adı verilen, kızılötesine duyarlı küçük bir malzeme elemanından oluşur.Her piksel aslında mükemmel termal iletkenliğe, düşük ısı kapasitesine ve yüksek sıcaklık direnç katsayısına (TCR) sahip bir malzemeden yapılmış mikro boyutlu bir termal dirençtir.Mikrobolometreler için kullanılan en yaygın malzeme vanadyum oksit (VOx) veya amorf silikondur.
