PLUG1212 Tüm Hava Koşulları İçin Yüksek Kararlılık 1280x1024 Soğutmasız Kızılötesi Modül
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 1280x1024/12μm | NETD | <50mK |
---|---|---|---|
Spektral aralık | 8~14μm | Boyut | 20x20x10.4mm |
Vurgulamak | 1280x1024 Soğutmasız Kızılötesi Modül,Yüksek Stabilite Soğutmasız Kızılötesi Modül,PLUG1212 Termal Kamera Modülü |

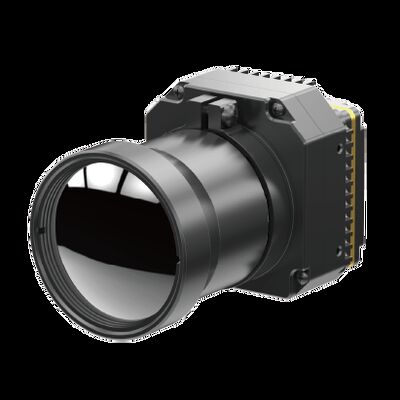

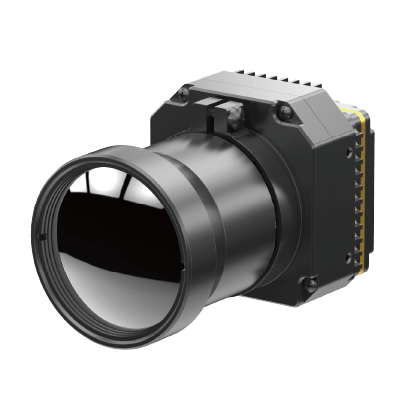

PLUG1212 Tüm Hava Koşulları için Yüksek Kararlılık 1280x1024 Soğutmasız Kızılötesi Modül
PLUG1212 soğutmasız termal kamera çekirdeği, 1280x1024 piksele kadar termal görüntü sunar ve size en ince detayları gösterir.Azaltılmış 12 µm piksel boyutu, daha iyi uzaysal çözünürlük sunar ve aynı menzil görevini gerçekleştirmek için daha kısa optik lens odağıyla eşleşir.
Soğutmasız HD LWIR 1280x1024/12μm VOx Termal Görüntüleme Modülü, geleneksel soğutmalı termal görüntüleme sistemlerinden farklı olarak kriyojenik soğutma sistemine ihtiyaç duymadan çalışır.Bu, önemli ölçüde maliyet azalması, taşınabilirliğin artması ve bakım sürecinin basitleştirilmesiyle sonuçlanır.Modül, güvenilir ve sürekli termal görüntüleme performansı sağlayan VOx (Vanadyum Oksit) teknolojisine dayanan son teknoloji ürünü soğutmasız bir mikrobolometre sensörünü kullanır.
Modülün kompakt tasarımı ve kolay entegrasyon için optimize edilmiş boyutları, onu drone'lara, el cihazlarına, güvenlik sistemlerine ve diğer taşınabilir platformlara kuruluma uygun hale getiriyor.Bu hafif modül, termal görüntüleme uygulamalarında esneklik ve çok yönlülük sunarak mevcut sistemlere kusursuz entegrasyon sağlayacak şekilde tasarlanmıştır.
PLUG1212 kızılötesi termal çekirdek çok çeşitli alanlarda uygulanır ve görsel bilgi çözümleri gündüz, gece, düşük görüş ve tüm hava koşullarını kapsar.
- Ultra net termal görüntüleme
- Kararlı performans
- Net Görüntü Kalitesi ve Ayrıntılar
- Güçlü Çevresel Uyumluluk
Modeli | FİŞ1212 |
IR Dedektör Performansı | |
Çözünürlük | 1280x1024 |
Piksel aralığı | 12μm |
Spektral aralık | 8~14μm |
NETD | <30mk |
Görüntü işleme | |
Kare hızı | 25Hz |
Başlama zamanı | <25s |
Analog Video | / |
Dijital video | HDMI/RAW/YUV/BT1120 |
Uzatma Bileşeni | USB/Kamerlink |
Karartma Modu | Doğrusal/Histogram/Karma |
Dijital yakınlaştırma | 1~8X Sürekli Yakınlaştırma, Adım Boyutu 1/8 |
Görüntü Ekranı | Siyah Sıcak/Beyaz Sıcak/Sözde Renk |
Görüntü Yönü | Yatay/Dikey/Çapraz Çevirme |
Görüntü Algoritması | NUC/AGC/IDE |
Elektriksel Özellikler | |
Standart Harici Arayüz | 50pin_HRS Arayüzü |
İletişim Modu | RS232-TTL, 115200bps |
Besleme gerilimi | 5±0,5V |
Tipik Güç Tüketimi | <2,0W |
Fiziksel özellikler | |
Boyut (mm) | 56x56x40,2 |
Ağırlık | ≤220g |
Çevresel Uyum | |
Çalışma Sıcaklığı | -40°C ~ +70°C |
Depolama sıcaklığı | -45°C ~ +85°C |
Nem | %5~%95, Yoğuşmasız |
Titreşim | Rastgele Titreşim 5,35grms, 3 Eksen |
Şok | Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen 6 Yön |
Optik | |
Opsiyonel Lens | Sabit Odaklı Atermal: 19mm/25mm |
PLU1212 kızılötesi görüntüleme modülü, Güvenlik ve İzleme, Dış Mekan, Yangınla Mücadele ve Kurtarma, Kolluk Kuvvetleri ve Kurtarma, ADAS, İHA Yükleri vb. alanlarda yaygın olarak kullanılmaktadır.
1. Kızılötesi dedektör nasıl çalışır?
Kızılötesi dedektörler, kızılötesi aralıktaki elektromanyetik radyasyonu algılayarak çalışır.Kesin tespit mekanizması kızılötesi dedektörün tipine bağlı olarak değişir.
Termal dedektörler, kızılötesi radyasyonun emilmesinden kaynaklanan sıcaklık değişimini ölçerek çalışır.Örneğin mikrobolometreler, ısıya duyarlı küçük dirençli elemanlardan oluşan bir matristen oluşur.Kızılötesi ışınım dedektör tarafından emildiğinde, dirençli elemanın sıcaklığının artmasına neden olur, bu da elektrik direncinde tespit edilebilecek ve görüntüye dönüştürülebilecek bir değişikliğe neden olur.
Foton dedektörleri ise kızılötesi radyasyondaki fotonları elektrik sinyallerine dönüştürerek çalışır.Foton dedektörlerinin iki yaygın türü fotovoltaik dedektörler ve fotoiletkenlerdir.Fotovoltaik dedektörler, kızılötesi fotonlar emildiğinde bir voltaj üretirken, fotoiletkenler, fotonlar emildiğinde iletkenliklerini artırır.
Kızılötesi dedektörler ayrıca sıcaklıktaki değişikliklerin bir malzemede bir yüke neden olduğu piroelektriklik veya iki malzeme arasındaki sıcaklık farkının bir voltaj oluşturduğu termoelektrik etkiler gibi diğer algılama mekanizmalarını da kullanabilir.
Kızılötesi dedektörden gelen çıkış sinyali, tıbbi veya endüstriyel uygulamalarda termal görüntüleme, ortamın uzaktan algılanması ve güvenlik sistemlerinde termal tarama gibi çeşitli amaçlarla kullanılabilen bir görüntü olarak işlenebilir ve görüntülenebilir.
