1280x1024 12μm Megapiksel Soğutmalı FPA Dedektörü Yüksek Hassasiyet

Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı GST
Sertifika ISO9001:2015; RoHS; Reach
Model numarası C1212M MWIR
Min sipariş miktarı 1 parça
Fiyat Negotiable
Ödeme koşulları L/C, T/T

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Çözünürlük 1280x1024/12μm NETD ≤20mK (F2/F4)
Spektral aralık 3.7~4.8μm MW Boy 149x58.5x71mm
Vurgulamak

1280x1024 FPA Dedektörü

,

Soğutmalı FPA Dedektörü

,

Megapiksel FPA Dedektörü

Mesaj bırakın
Ürün Açıklaması

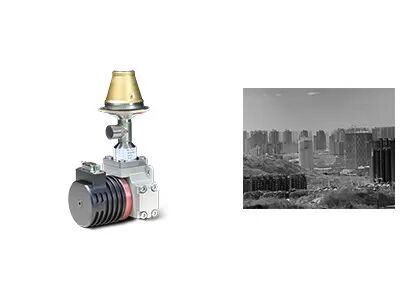

C1212M Soğutmalı Kızılötesi Dedektör Hakkında



Entegre Dewar Soğutucu Grubu ile 1280x1024 / 12μm Megapiksel Soğutmalı FPA Dedektörü



Ürün Açıklaması



C1212M, 1280x1024@12μm formatında entegre bir dewar soğutucu tertibatıdır.1.310.720 etkin görüntüleme pikseline kadar çözünürlüğe sahip Çin'in ilk 12μm HgCdTe (MCT) soğutmalı kızılötesi dedektörüdür.Geleneksel 15μm ürünlerle karşılaştırıldığında, azaltılmış 12μm piksel boyutu daha iyi uzamsal çözünürlük sunar ve aynı menzil misyonunu elde etmek için daha kısa optik lens odağını eşleştirir.Sonuç olarak, C1212M'ye dayalı olarak tasarlanan kızılötesi kameralar veya sistemler, boyut olarak daha kompakt ve uygun fiyatlıdır, ancak performanstan asla ödün vermez.



 Ana Özellikler


- Çözünürlük: 1280x1024
- Piksel Aralığı: 12μm
- Yüksek hassasiyet
- Kompakt tasarım
- Hafif
- Düşük güç tüketimi



Ürün Özellikleri



modeli C1212M MW
Malzeme MCT
Çözünürlük 1280x1024
Piksel aralığı 12μm
Spektral aralık 3.7μm~4.8μm MW
Çalışma modu Anlık Görüntü, ITR/IWR Entegrasyon Modu;Windows Modu;Anti-çiçeklenme
Şarj Kapasitesi 6.75Me-/4.8Me-(ITR)
5.25Me-/3.3Me-(IWR)
Dinamik Aralık ITR Modu≥80dB
IWR Modu≥76dB
Çıkış Sayısı 4 veya 8;Çıkış başına 20Mpiksel/sn'ye kadar
NETD ≤20mK (F2/F4)
Etkili Piksel Oranı ≥99,5
Tepki Tekdüze olmama ≤%8
Kriyo Soğutucu Tipi RS058F
Sabit Güç Tüketimi ≤7W
Maksimum Güç Tüketimi ≤17W
Güç kaynağı 24V DC
Soğutma Süresi ≤6dk
Ağırlık ≤600g
Boyut (mm) 149x58.5x71
Çalışma sıcaklığı -45°C ~ +71°C



Endüstriyel Uygulamalar


C1212M MWIR kriyojenik soğutmalı kızılötesi dedektör, Uzaktan İzleme Sistemi, Uçuş Görüş Geliştirme Sistemi, Çoklu Sensör Yükü vb. birçok alanda yaygın olarak kullanılmaktadır.

1280x1024 12μm Megapiksel Soğutmalı FPA Dedektörü Yüksek Hassasiyet 0



Bizim avantajlarımız


1280x1024 12μm Megapiksel Soğutmalı FPA Dedektörü Yüksek Hassasiyet 1


SSS



1.Kızılötesi dedektör / termal görüntüleme sensörü nedir?

Kızılötesi dalgalar insan gözüyle görülemez.Kızılötesi dedektör / termal görüntüleme sensörü, kızılötesi radyasyona ve termal enerjiye tepki veren ve bunu elektrik sinyaline dönüştüren ve ardından görünür termal görüntüler veren optik-elektrikli bir cihazdır.



2.WLP nedir?

WLP, gofret seviyesi paketini ifade eder.Yüksek vakumlu paketlemeyi doğrudan tüm MEMS gofret üzerinde tamamlama, ardından tek bir kızılötesi sensör yapmak için kazıma ve kesme işlemidir.Metal paket, seramik paket ile birlikte soğutmasız kızılötesi dedektörlerin 3 ana paket formatıdır.



3. WLP'nin avantajı nedir?

WLP IR dedektörleri, kızılötesi teknolojisinin tüketici elektroniği pazarına uygulanmasındaki minyatürleştirme ve düşük maliyet gereksinimini karşılamak için özel olarak tasarlanmıştır.Hacimli üretim kapasitesine sahip Global Sensör Teknolojisi, şimdi gelişmekte olan pazarların daha fazla yeni uygulamasını desteklemek için çeşitli WLP kızılötesi modül çözümleri sunuyor.
