HIZLI Entegrasyon ve Soğutmalı FPA Kızılötesi Dedektör için SICAK Soğutmalı Kızılötesi Dedektör 640x512 15μm
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | C615H |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Malzeme | T2SL | Çözünürlük | 640x512/15μm |
|---|---|---|---|
| NETD | 20mK(F2/F4) | Spektral Aralık | 3,7~4,8μm MW |
| Çalışma Sıcaklığı | -45°~+71° | Maks. Kare Hızı | 100 Hz |
| Vurgulamak | Profesyonel MCT Kızılötesi Dedektörü,MCT Kızılötesi Dedektörü Soğutmalı,MCT Kızılötesi Dedektörü 320x256 |
||
Ürün Açıklaması
Ürün Tanımı

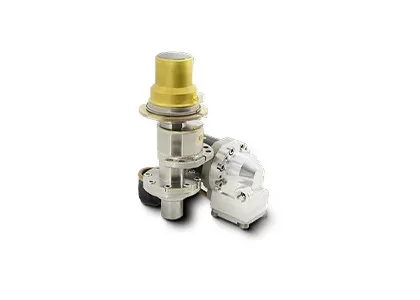

Gelişmiş Tip-II Superlattice algılama teknolojisi ile birlikte optimize edilmiş bir doğrusal kriyo soğutucu tasarımı ile tasarlanmış,C615H HOT soğutulmuş IR dedektörü640×512 çözünürlüğü ve 15 μm piksel boyutu ile.sınıfında önde gelen SWaP avantajlarını açığa çıkarır., hafif 235 g ağırlığı ve sadece 3 W'luk sabit güç tüketimi.Miniatürleştirilmiş dewar ve kriyocooler esnek gömülmeyi sağlar, düşük toplam sahiplik maliyetleriyle sağlam termal görüntüleme çözümleri için piyasa ihtiyaçlarını karşılamak.
Ana Özellikleri
SWaP-Optimizli Tasarım
- Dewar boyutu: φ33 × 37.5 × 70 mm; Kryocooler: φ26 × 55.8 mm, esnek entegrasyonu sağlar
- Ağırlık 235 g'e düşürüldü; sabit güç tüketimi 3 W'a düşürüldü
Hızlı soğutma, hızlı başlatma
- Soğutma süresi 2,5 dakika kadar kısa
Uzun ömürlü, verimli çalışma
- MTTF ≥ 25.000 saat
Ürün Özellikleri
| Parametreler | Spesifikasyon |
|---|---|
| Model | C615H |
| Hassas Malzeme | T2SL |
| Karar | 640×512 |
| Piksel Boyutu | 15 μm |
| Spektral Yanıt | 3.7±0.2 μm ~ 4.8±0.2 μm |
| Tipik NETD | 20 mK (F2/F4) |
| Maks. Çerçeve Hızı | 100 Hz |
| Etkili Piksel Hızı | ≥99.76% |
| Yanıt Eşsizliği | % ≤8 |
| Çalışma sıcaklığı | -45°C ~ +71°C |
| Kriyo soğutucu | LS711H. |
| Soğutma süresi (23°C) | 3 dakika. 2,5 dakika. |
| Maks. Güç tüketimi (71°C) | ≤12 W. |
| Sürekli güç tüketimi (23°C) | ≤3 W. |
| Boyut (mm) | Kriyo soğutucu: φ26×55.8 86×43×57 Dewar: 33×37.5×70 |
| Ağırlık (g) | ≤235 |
Not: Spesifikasyonlar uyarısız olarak değişebilir. Çift kriyo soğutucu seçenekleri için gösterilen değerler dikey bir çubukla ayrılmıştır.
Endüstriyel Uygulamalar
C615H MWIR kriyojenik olarak soğutulmuş HOT kızılötesi dedektörü, NDT, Çevre İzleme, Uzun Menzilli İzleme, Bilimsel Araştırma ve daha pek çok alanda yaygın olarak kullanılır.
Bizim Hakkımızda
SensorMicro, kullanıcı ihtiyaçlarına göre hareket ederek kızılötesi ürünlerin ve uygulama çözümlerinin derinlemesine geliştirilmesine ve sürekli iyileştirilmesine kararlıdır.Biz sadece yüksek kaliteli donanım ürünleri sağlamak değil aynı zamanda profesyonel uygulama deneyimi paylaşmak, farklı endüstrilerin benzersiz gereksinimlerine uyarlanmış özel çözümler sunar. Küresel servis ağı zamanında teknik destek ve satış sonrası hizmet sağlar,Bizi dünya çapındaki müşteriler için güvenilir bir ortak haline getiren.
Sık Sorulan Sorular
1Soğutulmamış bir odak düzlemi dizisi mikrobolometre nasıl çalışır?
Kızılötesi ışınlı termal etkisi ilkesini kullanarak, soğutulmamış kızılötesi dedektör kızılötesi radyasyon enerjisini kızılötesi emici malzeme ile ısı enerjisine dönüştürür.Böylece hassas malzemenin sıcaklığı artar.O zaman, a certain physical parameter of the sensitive material changes accordingly and converts into an electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
2Soğutulmamış bir VOx mikrobolometresinin avantajı nedir?
Soğutulmamış kızılötesi odak düzlemi dedektörleri, entegre Dewar Soğutucu Montajı (IDCA) cihazına ihtiyaç duymaz ve oda sıcaklığında çalışabilirler.küçük boyut, hafif ağırlık, uzun ömür, düşük maliyet vb. soğutulmamış kızılötesi odak düzlemi dedektörlerinin hassasiyeti, yıllar süren geliştirme sonrası soğutulmuş kızılötesi detektörlerinki kadar iyi olmasa da,maliyet performansı soğutulmuş dedektörden daha iyi olduğu açıktır, daha geniş bir uygulama olasılığına sahiptir.
