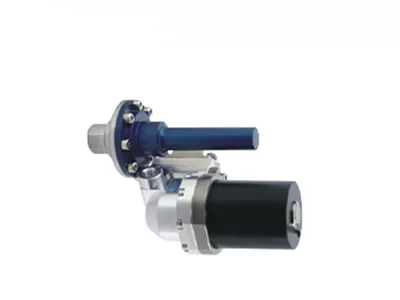

RS046H Bölünmüş Entegre Dewar Soğutucu Grubu

Soğutmalı Kızılötesi Dedektörler için RS046H 400mW Bölünmüş Döner Stirling Cryocooler

RS046H, Global Sensor Technology (GST) tarafından geliştirilen RS046 döner karıştırmalı soğutucunun bölünmüş bir versiyonudur.RS046 ile aynı kompresör yapısına sahip olan bölünmüş format RS046H, boyut olarak daha da küçüktür.

RS046H dewar soğutucudaki soğuk parmak, RS046 soğutucudakiyle aynı çapa ancak daha kısa uzunluğa sahiptir.Kompresörün bölünmüş tasarımından ve soğuk parmaktan yararlanın, RS046H entegreli kızılötesi sistem özel tasarımda esnektir.Dahası, soğutmalı dedektörün kendisi titreşim kaynağından ayrılmıştır, bu da RS046H'nin daha iyi titreşim ve özel koşullar gerektiren uygulamalarda optimum olmasını sağlar.

Hafifliği, minyatürleştirilmesi ve düşük güç tüketimi nedeniyle, kriyo soğutucunun maliyeti büyük ölçüde azaltabilen ve müşterilerin farklı özelleştirilmiş ihtiyaçlarını karşılayabilen çeşitli terminal ürünlerine entegre edilmesi daha kolaydır.

- MTTF>10000 saat

- Soğutma Gücü: (@100K@20℃)＞400mW

- Soğutma Süresi: <5 dakika(110J@100K@20℃)

- Küçük boy

- Düşük Gürültü

- Düşük tüketim

RS046H entegre çiy soğutucu tertibatı, soğutmalı kızılötesi dedektörler için kriyojenik ortam sağlamak için kullanılır.

1. Kızılötesi termal görüntüleme nedir?

Doğada, sıcaklığı mutlak sıfırdan (- 273 ℃) yüksek olan tüm nesneler kızılötesi ışınlar yayabilir.Hedefin kendisi ile arka plan arasındaki kızılötesi radyasyon sıcaklık farkını ölçmek için kızılötesi kamera detektörünü kullanarak, termal görüntüler olarak da adlandırılan farklı kızılötesi görüntüler elde edebilirsiniz.

2. Kızılötesi dedektörler nasıl çalışır?

Hedef tarafından yayılan kızılötesi radyasyon, termal dedektörün algılama aralığına girer, daha sonra kızılötesi dedektör, farklı yoğunluktaki radyasyon sinyalini karşılık gelen elektrik sinyaline dönüştürür ve ardından amplifikasyon ve video işleme yoluyla, tarafından gözlemlenebilen kızılötesi görüntüyü oluşturur. Çıplak gözler.

3. Soğutmalı kızılötesi dedektörlerin avantajları nelerdir?

Soğutulmuş kızılötesi odak düzlemi detektörü, bir dewar soğutucusu (ddc) tarafından sağlanan düşük bir sıcaklıkta çalışır.Yüksek hassasiyete sahiptir ve soğutulmamış kızılötesi dedektörden daha ince sıcaklık farkını ayırt edebilir.On kilometreden daha uzak olan çok uzun bir mesafedeki nesneleri algılayabilir, tanımlayabilir ve tanıyabilir.Soğutmalı dedektörün yapısı çok karmaşıktır ve bu da soğutmasız dedektöre göre nispeten yüksek bir maliyetle sonuçlanır.
