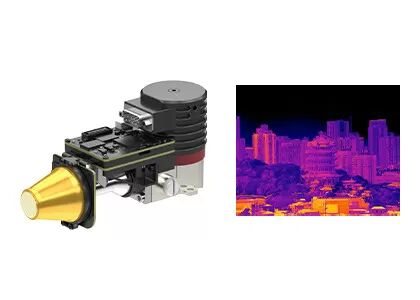

Yüksek Çözünürlüklü OEM Soğutmalı Kamera Modülü 1280x1024 / 12μm MCT MWIR
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | EYAS1212 |
| Min sipariş miktarı | 1 parça |
| Fiyat | negotiable |
| Ödeme koşulları | L/C,T/T |
Ürün ayrıntıları
| Çözünürlük | 1280x1024 | Piksel Aralığı | 12μm |
|---|---|---|---|
| NETD | ≤20mK | Spektral Aralık | 3,7~4,8μm MW |
| Boyut | 149x58,5x71 mm | Kare Hızı | 1~100Hz Ayarlanabilir |
| Vurgulamak | Yüksek Çözünürlüklü Oem Kamera Modülü,Oem Kamera Modülü 1280x1024,MWIR Kamera Modülü |
||
Ürün Açıklaması
EYAS1212 Yüksek çözünürlüklü termal modül
Yüksek çözünürlük 1280x1024 / 12μm MCT MWIR Yakınlık Tablosu ile Soğutulmuş Kızılötesi Modülü
Ürün Tanımı
EYAS1212, 1280x1024 formatları 12μm pitch IR FPA'ya dayanan yüksek çözünürlüklü analog-dijital soğutulmuş kızılötesi modüldür.
Bu AD modülü, FPA zamanlamasını sağlayan bir yakınlık kartı ve hassas güç kaynaklarını içerir.Kamera Bağlantısı arayüzü, detektörün sisteme entegrasyonunu oldukça basitleştiren 16 bit ham veriler verir..
Bu nedenle, EYAS1212 AD modülü OEM müşterileri için 1280x1024/12μm soğutulmuş kızılötesi dedektöründe hızlı kabul testi yapmayı kolaylaştırır.Soğutulmuş kızılötesi modüllerin veya soğutulmuş kızılötesi dedektörlere dayalı tam kızılötesi ısı kameralarının veya sistemlerinin hızlı bir şekilde ikincil gelişimine başlamak ve gelişim süresini kısaltmak.
Ana Özellikleri
- Geliştirilmesi ve entegre edilmesi kolay
- Cameralink Arayüz çıkışı 16 bit Çiğ Veriler, Serili Port Kontrolü
- Entegre yapısı, boyutları dedektörle uyumludur.
- 5V Tek güç kaynağı
- Hızlı hareket eden hedefi yakalama yeteneği
Ürün Özellikleri
| Model | EYAS1212 |
| IR Detektör Performansı | |
| Karar | 1280x1024 |
| Pixel Pitch | 12 μm |
| Kriyo soğutucu | RS058F |
| Spektral Aralık | 3.7μm ∙4.8μm MW |
| Soğutma süresi (25°C) | ≤6 dakikalık |
| Optimal NETD (20°C) | ≤20mK |
| Çalışma Modu | |
| Çerçeve Hızı | 1~100Hz Düzenlenebilir |
| Çalışma Modu | Hızlı çekim; ITR/IWR Entegrasyon Modu; Windows Modu; Çiçekleme karşıtı |
| Elektriksel Özellik | |
| Standart Dış Arayüz | QSH 60 pin |
| Dijital Video | Cameralink: Çıktı 16 bit Çiğ Veri |
| Dış Sinkronizasyon | CC1: INT/Frame Dış Senkronizasyon; CC2: MC Dış Senkronizasyon |
| İletişim | Cameralink Serial Port: TFG+/-, TC+/-; 9600bps |
| Güç kaynağı | 1 kanal görüntüleme paneli: 5V 1 kanallı kriyo soğutucu: 24V |
| Sabit Güç Tüketimi | 9W |
| Boyut (mm) | 149×58.5×71 |
| Ağırlık | ≤680g |
| Çalışma sıcaklığı | -40°C ~ +60°C |
| titreşim büyüklüğü | Titreme: GJB Araçlı Yüksek Hızlı Taşıma Şok: Yarım sinüs dalgası, 40g 11 ms, 3 Eksen 6 Yönü Her biri 3 kez |
Endüstriyel Uygulamalar
EYAS1212 termal görüntüleme modülü, Uzak İzleme Sistemi, Uçuş Görüşü Geliştirme Sistemi, Çoklu Sensörlü Faydalı Yük vb. gibi birçok alanda yaygın olarak kullanılmaktadır.
Soğutulmuş Soğutulmamış Kızılötesi Detektörler
Yüksek duyarlılık ve mükemmel performans
Kızılötesi endüstrisinde dünya lider teknolojisi
Çeşitli kızılötesi dedektörleri mevcuttur
Hem soğutulmamış hem de soğutulmuş IR dedektörleri farklı formatlarda ve piksel boyutlarında
Hızlı teslimatı sağlamak için seri üretim
Yıllık üretim kapasitesi milyonlarca dedektöre ulaşan üç üretim hattı.
Sık Sorulan Sorular
1Soğutulmamış ve soğutulmuş IR dedektörleri arasındaki fark nedir?
Şu anda piyasada iki tür kızılötesi ısı görüntüleme sensörü var, soğutulmuş ve soğutulmamış.
Soğutulmamış IR dedektörü ortam sıcaklığında çalışır. Yarım iletken endüstrisine dayanır ve bu nedenle genellikle küçük boyutta ve düşük maliyetle büyük miktarda üretilebilir.Soğutulmamış IR dedektörleri taşınabilir / el cihazlarında / mobil cihazlarda yaygın olarak kullanılır.
Soğutulmuş IR dedektörleri, bir kriyo soğutucu tarafından desteklenmesi gereken son derece düşük bir sıcaklıkta tutulan bir üniteye paketlenir.soğutulmamış sensörlerden daha pahalı ve daha az güvenilirBununla birlikte, soğutulmuş sistemler inanılmaz derecede hassastır ve genellikle uzun menzilli görevi başarmak için uzun odak uzaklığı optikleri ile çalışır.
2Soğutulmuş kızılötesi dedektörlerin avantajları nelerdir?
Soğutulmuş kızılötesi odak düzlemi dedektörü, detektör dewar soğutucusu (ddc) tarafından sağlanan düşük bir sıcaklıkta çalışır.Yüksek hassasiyete sahiptir ve soğutulmamış kızılötesi dedektörden daha ince bir sıcaklık farkını ayırt edebilir10 kilometreden fazla mesafede bulunan nesneleri tespit edebilir, tanımlayabilir ve tanıyabilir.Soğutulmuş detektörün yapısı, soğutulmamış detektörden nispeten yüksek bir maliyete neden olan çok karmaşıktır..
