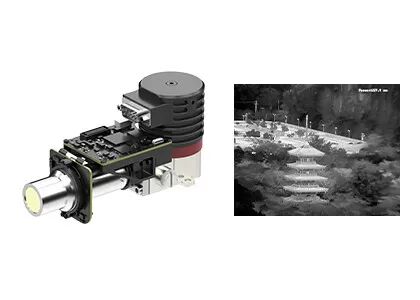

RS058 Cryocooler Soğutmalı Termal Kamera Modülü T2SL LWIR 640x512 / 15μm
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 640x512 / 15μm | NETD | ≤25mK |
---|---|---|---|
Spektral aralık | 7,7~9.5μm (LW) | Boy | 148x58.5x71mm |
Vurgulamak | RS058 Termal Kamera Modülü,Termal Kamera Modülü 640x512 |
RS058 Cryocooler ile Kolay Entegrasyon 640x512 / 15μm T2SL LWIR Soğutmalı Kızılötesi Modül
EYAS615L AD modülü, 640x512 formatları 15μm aralıklı IR FPA'ya dayalı analog-dijital LWIR soğutmalı kızılötesi modüldür.EYAS615L'nin tipik NETD'si 25mK'den azdır.Yüksek hassasiyet, çok uzun mesafelerde çok küçük kızılötesi radyasyon farkının algılanmasını veya tanınmasını sağlar.
EYAS 615L, FPA zamanlamasını ve hassas güç kaynaklarını sağlayan bir yakınlık kartı içerir.Ek olarak, Camera Link arayüzü, dedektörün sisteme entegrasyonunu oldukça basitleştiren 16 bit ham veri çıkışı sağlar.
Bu nedenle, EYAS615L modülü, OEM müşterilerinin GST C615S 640x512 / 15μm LWIR soğutmalı kızılötesi dedektör üzerinde hızlı kabul testi gerçekleştirmesini, hızlı ikincil geliştirmeye başlamasını ve soğutmalı kızılötesi modüllerin veya komple kızılötesi termal kameraların veya soğutmalı sistemlere dayalı sistemlerin geliştirme sürelerini kısaltmasını kolaylaştırır. kızılötesi dedektörler
- Geliştirmesi ve Entegrasyonu Kolay
- Cameralink Arayüzü Çıkışı 16bit Ham Veri, Seri Port Kontrolü
- Entegre Yapı, Boyutlar Dedektörle Uyumludur
- 5V Tek besleme
- Yüksek Hızlı Hareketli Hedefi Yakalayabilir
modeli | EYAS615L |
IR Dedektör Performansı | |
Çözünürlük | 640x512 |
Piksel aralığı | 15μm |
kriyo soğutucu | RS058 |
Spektral aralık | 7.7μm~9.5μm LW |
Soğutma Süresi (25°C) | ≤5.5dk |
Optimum NETD (20°C) | ≤25mK |
Çalışma modu | |
Kare hızı | 1~160Hz Ayarlanabilir |
Çalışma modu | Enstantane fotoğraf;ITR ve Taramalı Binning Entegrasyon Modu;Windows Modu;Anti-çiçeklenme |
Elektriksel Özellikler | |
Standart Harici Arayüz | QSH 60pin |
Dijital video | Cameralink: 16bit Ham Veri Çıkışı |
Harici Senkronizasyon | CC1: INT/Frame Harici Senkronizasyon;CC2: MC Harici Senkronizasyon |
İletişim | Cameralink Seri Bağlantı Noktası: TFG+/-, TC+/-;9600bps |
Güç kaynağı | 1 Kanal Görüntüleme Paneli: 5V 1 Kanallı Kriyo Soğutucu: 24V |
Kararlı Güç Tüketimi | 9W |
Boyut (mm) | 148×58,5×71 |
Ağırlık | ≤680g |
Çalışma sıcaklığı | -40°C ~ +60°C |
Titreşim Büyüklüğü | Titreşim: GJB Araca monteli Yüksek Hızlı Taşıma Şok: Yarım sinüs Dalga, 40g 11 ms, 3 Eksen 6 Yön Her Biri 3 Kez |
EYAS615L termal görüntüleme modülü, Uzaktan İzleme Sistemi, Uçuş Görüş Geliştirme Sistemi, Çok Sensörlü Faydalı Yük vb. birçok alanda yaygın olarak kullanılmaktadır.
1. Kızılötesi termal görüntüleme nedir?
Kızılötesi termal görüntüleme, nesneler hakkında bilgi toplamak için kızılötesi radyasyon ve termal enerji kullanan bir yöntemdir.Nesne ve arka plan ortamı arasındaki radyasyon farkına ve nesnenin her bir parçasının radyasyon farkına göre, kızılötesi termal görüntü, sahnenin her bir bölümünün radyasyon dalgalanmasını gösterebilir, böylece sahnenin özelliklerini gösterir.
2. Kızılötesi termal görüntülemenin avantajı nedir?
--- Tamamen karanlıkta görün;
--- Kamuflaj altında tanımlama;
--- Uzun menzilli algılama;
--- Isı dağılımı tespiti;
--- Temassız sıcaklık ölçümü;
---Meslek bilinci
3. Kızılötesi termal görüntülemenin uygulamaları nelerdir?
Sıcaklık ölçümü ve tüm hava koşullarında görüntüleme, kızılötesi termal görüntüleme teknolojisinin iki temel işlevidir.Bu iki teknolojiye dayalı olarak geliştirilen ürünler, elektrik gücü, güvenlik ve izleme, endüstriyel üretim, bilimsel araştırma, tıbbi tedavi ve diğer geleneksel alanlarda yaygın olarak kullanılmaktadır.
