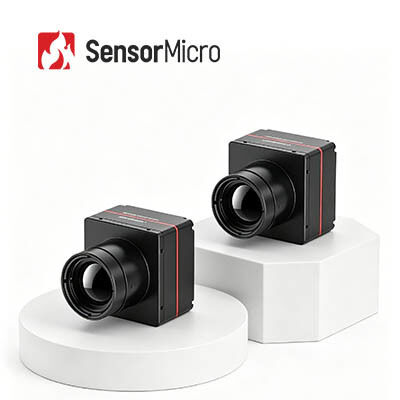

1280x1024 çözünürlük 12μm Piksel Boyutlu Uzun Menzilli Algılama için Termal Kamera Modülü

  • 1280x1024 Resolution 12μm Pixel Size Thermal Camera Module for Long Range Detection
Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası iSE1212
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Çözünürlük 1280x1024/12μm NETD ≤30mK
Spektral Aralık 8~14μm Görüntü Algoritması NUC/DRC/DNS/DDE/SFFC
Dijital Kare Hızı 25Hz/30Hz/50Hz Dijital Yakınlaştırma 1X/2X/4X/8X
Vurgulamak

IR Yüksek Çözünürlüklü Termal Kamera

,

OEM Yüksek Çözünürlüklü Termal Kamera Modülü
Mesaj bırakın
Ürün Açıklaması
OEM 1280x1024 / 12μm Yüksek Çözünürlüklü Termal Kamera Modülü Uzun Menzilli Algılama
Ürüne Genel Bakış
Ultra Net Termal Görüntüleme için Yüksek Kararlılık 1280x1024 / 12 μm Soğutmasız Kızılötesi Modül

iSE1212 termal kamera çekirdeği, son teknoloji ürünü 12 µm piksel boyutunda LWIR kızılötesi dedektör ile kendi geliştirdiği geniş dizili 1280x1024 çözünürlüğe sahiptir.
Bu termal görüntüleme modülü, 640x480 çekirdekli sensör çözünürlüğünün iki katından fazlasını sunarak uzun dalga termal görüntülemeyi artırır. Geniş görüş alanını korurken uzun mesafeli algılama sağlar; aynı odak uzaklığına sahip bir 640 kamera, 1280 kameranın yalnızca yarısı kadar görüş alanı sunar.

Ana Özellikler
  • Pürüzsüz Görsellerle Yüksek Tanımlı Görüntüleme- Sorunsuz, gecikmesiz performansla megapiksel termal görüntüleme sunar. Daha geniş görüş alanı, daha geniş açı kapsamı, daha uzun algılama aralığı ve gelişmiş ayrıntı.
  • Sessiz Performans için Perdesiz Çalışma- Geleneksel tasarımlarda yaygın olan görüntü takılmalarını ortadan kaldırarak kullanım sırasında deklanşör kalibrasyonuna gerek yoktur. Sessiz çalışma, hedeflerin tespit edilmesini önlemeye yardımcı olur.
  • Zengin Özellik ve Entegrasyon Dostu- Süper çözünürlüklü algoritmaları, resim içinde resim, özelleştirilebilir OSD'yi, uyku modunu, tek tıklamayla kalibrasyonu ve çeşitli Mikro OLED ekranlarla uyumluluğu destekler. Kolay ikincil geliştirme ve esnek sistem entegrasyonu için çok çeşitli optik lensler ve genişletilmiş bileşenlerle uyumludur.
Ürün Özellikleri
Modeli iSE1212
IR Dedektör Göstergeleri
Hassas Malzeme VOx
Çözünürlük 1280×1024
Piksel Boyutu 12μm
Spektral Tepki 8μm ~ 14μm
Tipik NETD ≤30mK
Görüntü İşleme
Etkili Pikseller 1280×1024
Dijital Kare Hızı 25Hz/30Hz/50Hz
Başlangıç ​​Süresi 7'ler
Dijital Video YUV420/YUV422/RGB888/RAW
Görüntü Algoritması NUC/DRC/DNS/DDE/SFFC
Perdesiz Destekleniyor
Görüntü Ekranı 10 Tür (Sıcak Beyaz/Lav/Demir Kırmızısı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Renk Tonu/Siyah Sıcak)
Görüntü Yönü Yatay/Dikey/Çapraz
Dijital Yakınlaştırma 1x/2x/4x/8x
Görüntü Parlaklığı Otomatik/Manuel
Görüntü Kontrastı Otomatik/Manuel
Tazminat Modu Manuel
retikül Destekleniyor
Sistem İşlevi
Uyku Modu Destekleniyor
Menü Ayarı Özelleştirilebilir
Menü Dili Çince / İngilizce
Ofset kalibrasyonu Destekleniyor
Tuş takımları ≥4(Düğme işlevleri özelleştirilebilir)
OLED Sürüş I2C, 16bit/24bit Paralel Bağlantı Noktası, datavalid ve diğer sürücü ekranı sinyallerini destekler
Doğrudan Tahrikli Mikro OLED MDP03/Mikro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A
MIPI ekran sinyallerini destekler ve doğrudan IBOE VX039FHP-NH4 ekranını çalıştırabilir.
PC Yazılımı
Bilgisayar Yazılımı Modül Kontrolü ve Video Ekranı
Elektrik
Standart Harici Arayüz
50pin: BP040SB-50-0114-B-R0
İletişim Arayüzü TTL-232/USB
Dijital Video Arayüzü DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE
Uzatma Bileşenleri USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Elektrik Arayüzü
Besleme Gerilimi 2.7V~5.3V
Tipik Güç Tüketimi 1,2W@25Hz@23±3°C
Mekanik/Lens
Çıplak Çekirdek Boyutu (mm) 38×39×28 68×69×30,2
Çıplak Çekirdek Ağırlığı (g) 65±3 88,5±3
Optik Lens Sabit Odaklı Atermal: 14mm/19mm/25mm/35mm Sabit Odaklı Atermal: 50mm/100mm
Motorlu Lens: 75mm/100mm/150mm
Sürekli Yakınlaştırma: 15~100mm / 25~75mm / 28~90mm / 30~180mm / 25~225mm / 30~300mm
Deklanşör Bileşenleri İsteğe bağlı
Koruma Seviyesi IP67(Ön Lens)
Çevresel Uyumluluk
Çalışma Sıcaklığı -40°C~+70°C
Depolama Sıcaklığı -45°~+85°
Nem %5~%95, yoğunlaşmayan
Titreşim 5,35g, Rastgele Titreşim, 3 eksenli
Darbe Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü X Ekseni, 3 kez 500g@1ms
Sertifikasyon ROHS2.0/REACH
Endüstriyel Uygulamalar
Endüstriyel Vizyonİtfaiye ve KurtarmaGüvenlik GözetimiDış Mekan GözlemiMakine GörüşüTüketici Elektroniği
Ürün Avantajları
  • Çeşitli Ürün Portföyü- Çeşitli entegrasyon gereksinimlerini karşılamak için kızılötesi dedektörler, kamera çekirdekleri ve modüller dahil olmak üzere geniş ürün formatları yelpazesi.
  • Zengin Ürün Çeşitliliği- Çoklu dizi çözünürlükleri, piksel boyutları, dalga bantları ve lens seçeneği kombinasyonları, çeşitli uygulamalar için daha fazla esneklik sağlar.
  • Üstün Performans- Net görüntüleme, kompakt boyut, düşük güç tüketimi, yüksek hassasiyet ve güçlü güvenilirlik; çok çeşitli çevresel zorluklar altında performans gösterecek şekilde tasarlanmıştır.
  • Kolay Entegrasyon- Çoklu arayüz seçenekleri entegrasyonu basit hale getirir ve birden fazla uygulama alanında hızlı gelişime olanak tanır.
Sıkça Sorulan Sorular
Uygun kızılötesi dedektör çözünürlüğü nasıl seçilir?
Bu, ürünlerinizin gerçek ihtiyaçlarına ve uygulamalarına bağlıdır ve fiyat da dikkate alınması gereken bir faktördür. Görüntü kalitesi kritik değilse 120x90, 256x192 veya 400x300 gibi daha düşük çözünürlüklü kızılötesi dedektörleri tercih edebilirsiniz. Uzaktan izleme gibi özel amaçlar için çok net görüntülere ihtiyacınız varsa 1280x1024 yüksek çözünürlüklü kızılötesi dedektörleri tercih edebilirsiniz.
Termal görüntüleme için doğru sözde renk nasıl seçilir?
  • Gri beyaz, küçük sıcaklık farklarına sahip hedefler için daha uygundur
  • Sorunlu noktaların bulunması gereken sahneler için kırmızı ve mavi daha uygundur
  • Demir kırmızısı enerji sektörünün standart renk paletidir
Not: Hangi paleti seçerseniz seçin termal sıcaklık değerleri değişmeyecektir.
Uygun bir kızılötesi termal kamera lensi nasıl seçilir?
  • Standart merceknormal hedefleri uygun mesafeden karşılayabilir
  • Telefoto lensnispeten küçük ve uzun mesafeden görülmesi gereken hedefler için uygundur
  • Geniş açılı mercekyakın mesafedeki nesnelerin daha fazla ayrıntısını görmek için daha iyidir
  • Makro mercekçip devreleri gibi yakın mesafedeki çok küçük hedefleri görmek içindir
