400mW Bölünmüş Döner Stirling Motoru Cryocooler Düşük Tüketim
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xsoğutma gücü | (@100K@20℃)>400mW | Kararlı Güç Tüketimi | <3,5W (130mW@100K@20°C) |
---|---|---|---|
Çalışma sıcaklığı | -45℃~+85℃ | Boyut | 45x34x67mm |
Ağırlık | <250g | MTTF | >10000h |
Vurgulamak | Bölünmüş Döner Stirling Motorlu Cryocooler,400mW Stirling Engine Cryocooler,Stirling Engine Cryocooler Düşük Tüketim |

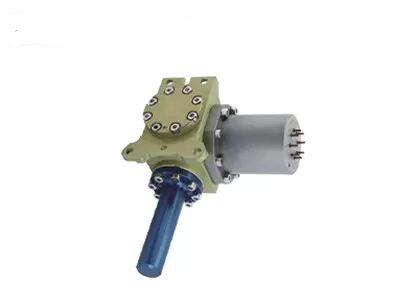

Soğutmalı Kızılötesi Dedektörler için RS046H 400mW Bölünmüş Döner Stirling Cryocooler
RS046H, Global Sensor Technology (GST) tarafından geliştirilen RS046 döner karıştırmalı soğutucunun bölünmüş bir versiyonudur.RS046 ile aynı kompresör yapısına sahip olan bölünmüş format RS046H, boyut olarak daha da küçüktür.RS046H dewar soğutucudaki soğuk parmak, RS046 soğutucudakiyle aynı çapa ancak daha kısa uzunluğa sahiptir.Kompresörün bölünmüş tasarımından ve soğuk parmaktan yararlanın, RS046H entegreli kızılötesi sistem özel tasarımda esnektir.
Global Sensor Technology, termal kızılötesi dedektörler ve kızılötesi kamera modülü tedarikçisidir.Yılların endüstriyel uygulama deneyiminden sonra, bağımsız Ar-Ge kızılötesi dedektör temel teknolojisi ile tüm sektörlerdeki müşteriler için profesyonel, verimli ve uygun çözümler sunabiliyoruz.
- MTTF>10000 saat
- Soğutma Gücü: (@100K@20℃)>400mW
- Soğutma Süresi: <5 dakika(110J@100K@20℃)
- Küçük boy
- Düşük Gürültü
- Düşük tüketim
Modeli | RS046H |
Tip | Split Döner Stirling Cryocooler |
MTTF | > 10000 saat |
Boyut (mm) |
45×34×67 Φ38×70 |
Ağırlık | <250g |
Soğutma Gücü | (@100K@20°C)>400mW |
Çalışma sıcaklığı | -45°C ~ +85°C |
Depolama sıcaklığı | -56°C~ +85°C |
Çevre Şartnamesi | MIL-STD-810 |
Giriş gerilimi | 24-32VDC |
Maksimum Güç Tüketimi | <12W |
Sabit Güç Tüketimi | <3,5W (130mW@100K@20°C) |
Soğutma Süresi | <5dk (110J@100K@20°C) |
Soğuk Parmak Ölçüsü | Φ6.4mm |
Elektronik | Harici |
Entegrasyon Yöntemi | İDDCA |
RS046H entegre çiy soğutucu tertibatı, soğutmalı kızılötesi dedektörler için kriyojenik ortam sağlamak için kullanılır.
1. Kızılötesi termal görüntüleme nedir?
Kızılötesi termal görüntüleme, düşük görünürlük ortamlarında bile nesnelerin görüntülerini formüle etmek veya nesnelerin sıcaklık bilgilerini almak amacıyla nesneler hakkında bilgi toplamak için kızılötesi radyasyon ve termal enerjiyi kullanma yöntemidir.
2. Kızılötesi Termal Görüntüleme Nasıl Çalışır?
Kızılötesi termal görüntüleme sistemi, kızılötesi teknolojinin pasif temassız algılama ve tanımlamasıdır.Sahnenin kızılötesi radyasyonunu, kızılötesi radyasyondan geçebilen kızılötesi optik sistem aracılığıyla odak düzlemi dizisi kızılötesi detektörüne odaklar.Termal dedektör, farklı yoğunluktaki radyasyon sinyalini karşılık gelen elektrik sinyaline dönüştürür ve ardından amplifikasyon ve video işleme yoluyla çıplak gözle gözlemlenebilen kızılötesi görüntüyü oluşturur.
