xÇözünürlük | 640x512 / 12μm | Tipik NETD | ≤40mK |
---|---|---|---|
Spektral aralık | 8~14μm | boyut | 21x22.3x15,6 (9,1 mm Lensli) |
Sıcaklık aralığı | -20℃~+550℃ (Özelleştirilebilir) | Sıcaklık doğruluğu | ±3℃ veya ±3% |
Vurgulamak | ITL612R Drone Kızılötesi Kamera,Drone Kızılötesi Kamera Modülü |

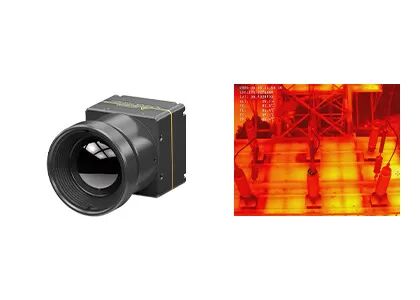

COIN612R 640x512 / 12μm Havadan Termografi ve Net Görüntüleme ile Drone Termal Kamera
COIN612R, dronlar için bir radyometrik termal kameradır ve endüstriyel denetimler, teknik teşhisler, kestirimci bakım vb. alanlarda yaygın olarak kullanılabilir. 8 ila 14μm arasında spektral aralığı olan soğutmasız bir LWIR kızılötesi kameradır.
COIN612R kızılötesi kamera çekirdeği, 640x512 / 12μm gofret seviye paketi (WLP) kızılötesi termal dedektörü entegre eder.Keskin ve net görüntü sunumu, kompakt boyut ve düşük maliyet özelliklerine sahiptir.Bu termal kamera modülü ayrıca endüstriyel sıcaklık ölçümü için -20℃~550 ℃ ölçüm aralığına sahip isteğe bağlı bir termografik fonksiyona sahiptir.
- Mini Boyut: 21x22.3x15.6 (9.1 mm Lensli)
- Hafif Ağırlık
- Tipik NETD≤40mk
- Yüksek Kaliteli Görüntü
- Düşük güç tüketimi
- Hızlı Geliştirme ve Entegrasyon
modeli | PARASI612/R |
IR Dedektör Performansı | |
Hassas Malzeme | vanadyum oksit |
Çözünürlük | 640×512 |
Piksel aralığı | 12μm |
Spektral aralık | 8μm ~14μm |
Tipik NETD | ≤40mK |
Görüntü işleme | |
Kare hızı | 25Hz/30Hz |
Başlama zamanı | 5s |
Analog Video | PAL/NTSC |
Dijital video | RAW/YUV/BT656 |
Görüntü Algoritması | Tekdüze Olmayan Düzeltme (NUC) 3D Gürültü Azaltma (3DNR) 2D Gürültü Azaltma (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Geliştirme (EE) |
Dijital yakınlaştırma | 1~8X Sürekli Yakınlaştırma, Adım Boyutu 1/8 (YUV Çıkışı) |
Görüntü Ekranı | Siyah Sıcak/Beyaz Sıcak/Sahte Renk |
bilgisayar yazılımı | |
ICC Yazılımı | Modül Kontrolü ve Video Görüntüleme |
Elektriksel Özellikler | |
Standart Harici Arayüz | 50Pin_HRS: DF40C-50DP-0.4V(51), (HRS, Erkek) |
USB Genişletme Kartı | Tip-C |
İletişim arayüzü | TTL-232/USB2.0 |
Dijital Video Arayüzü | CMOS8/CMOS16/LVDS/USB2.0 |
Besleme gerilimi | 4~5.5V |
Tipik Güç Tüketimi | 0.9W |
Sıcaklık ölçümü | |
Çalışma Sıcaklığı Aralığı | -10℃~+50℃ |
Sıcaklık Ölçüm Aralığı | -20℃~150℃, 0℃~550℃ (Destek Genişletme ve Özelleştirme) |
Sıcaklık Ölçüm Doğruluğu | ±3℃ veya ±3%'den büyük |
Bölgesel Sıcaklık Ölçümü | Çıkış Bölgesel Sıcaklığının Maksimum, Minimum ve Ortalama Değerlerini Destekler |
SDK | Windows/Linux/ARM;Griden Sıcaklığa Video Akışı Analizi ve Dönüşümü Elde Edin |
Fiziksel özellikler | |
Boyut (mm) | 25,4×25,4×27,4 (9,1 mm Lensli) 25,4×25,4×39,5 (13 mm Lensli) 25,4×25,4×38.3 (19mm Lensli) |
Ağırlık | 27g±2g (9.1mm Lensli) 40g±2g (13mm Lensli) 41g±2g (19mm Lensli) |
Çevresel Uyum | |
Çalışma Sıcaklığı | -40°C ~ +70°C |
Depolama sıcaklığı | -45°C ~ +85°C |
Nem | %5~95, yoğuşmasız |
Titreşim | Rastgele Titreşim 5.35grms, 3 Eksen |
Şok | Yarım sinüs Dalga, 40g/11ms, 3 Eksen 6 Yön |
sertifika | ROHS2.0/ERİŞİM |
Optik | |
Opsiyonel Lens | Sabit Odaklı Atermal: 9,1 mm/13 mm/19 mm |
Koruma seviyesi | IP67 Derecesi (Ön Yüzey) |
UAV için COIN612R termal kamera, elektrik gücü denetimi, fotovoltaik denetim, çevre koruma tespiti, bilimsel araştırma, hava fotoğrafçılığı, polis soruşturması, afet yardımı ve kurtarma, orman yangını önleme, kentsel güvenlik vb. için kullanılabilir.
1. Kızılötesi termal görüntüleme nedir?
Doğada, sıcaklığı mutlak sıfırdan (-273 ℃) yüksek olan tüm nesneler kızılötesi ışınlar yayabilir.Hedefin kendisi ile arka plan arasındaki kızılötesi radyasyon sıcaklık farkını ölçmek için kızılötesi kamera dedektörünü kullanarak, termal görüntüler olarak da adlandırılan farklı kızılötesi görüntüler elde edebilirsiniz.
2. Kızılötesi dedektörler nasıl çalışır?
Hedef tarafından yayılan kızılötesi radyasyon, termal dedektörün algılama aralığına girer, daha sonra kızılötesi dedektör, farklı yoğunluktaki radyasyon sinyalini karşılık gelen elektrik sinyaline dönüştürür ve daha sonra amplifikasyon ve video işleme yoluyla, gözlemlenebilen kızılötesi görüntüyü oluşturur. Çıplak gözler.
3. Soğutmalı kızılötesi dedektörlerin avantajları nelerdir?
Soğutulmuş kızılötesi odak düzlemi dedektörü, bir dedektör dewar soğutucusu (ddc) tarafından sağlanan düşük bir sıcaklıkta çalışır.Yüksek hassasiyete sahiptir ve soğutulmamış kızılötesi dedektörden daha ince sıcaklık farkını ayırt edebilir.On kilometreden daha uzak olan çok uzun bir mesafedeki nesneleri algılayabilir, tanımlayabilir ve tanıyabilir.Soğutmalı dedektörün yapısı, soğutmasız dedektöre göre nispeten yüksek maliyetle sonuçlanan çok karmaşıktır.
