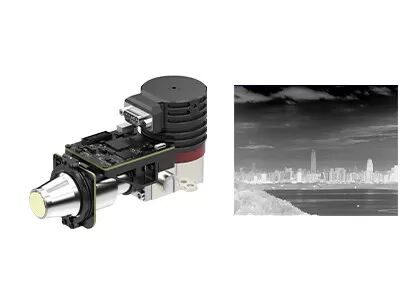

640x512 15μm Soğutmalı Kızılötesi Dedektör Entegrasyonu

  • 640x512 15μm Cooled Infrared Detector Integration
Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı GST
Sertifika ISO9001:2015; RoHS; Reach
Model numarası EYAS615A
Min sipariş miktarı 1 parça
Fiyat Negotiable
Ödeme koşulları L/C, T/T

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Çözünürlük 640x512/15μm NETD ≤17mK
Spektral aralık 3,7~4,8μm Boy 147x58.5x71mm
Vurgulamak

15μm Soğutmalı Kızılötesi Dedektör

,

17mK Soğutmalı Kızılötesi Dedektör
Mesaj bırakın
Ürün Açıklaması
Soğutmalı AD Modülü GAVIN615A



640x512 / 15μm RS058 MCT MWIR Soğutmalı Kızılötesi Dedektör Entegrasyonu için Hızlandırıcı



Ürün Açıklaması



EYAS serisi soğutmalı AD modülleri, soğutulmuş IR dedektörlerinden gelen analog sinyali dijital video akışı çıkışına dönüştürmek için ön yükseltici işlevine sahiptir.Farklı çözünürlük formatlarında ve farklı dalga bantlarında mevcuttur.EYAS615A, 640x512@15μm MWIR soğutmalı dedektör ve entegre RS058 kriyocooler ile EYAS ailesinin bir üyesidir.



EYAS615A AD modülü, 120Hz'e kadar kare hızı, anlık görüntü, ITR/IWR, pencereler, anti-blooming çalışma modlarına sahiptir.EYAS615A ile birlikte gelen yakınlık kartı, OEM müşterilerinin GST kızılötesi dedektörler üzerinde hızlı kabul testi gerçekleştirmesini, hızlı ikincil geliştirmeye başlamasını ve soğutmalı kızılötesi dedektörlere dayalı modüllerin ve eksiksiz ürünlerin geliştirme sürelerini kısaltmasını hızlandırır.



Ana Özellikler



- Geliştirmesi ve Entegrasyonu Kolay

- Cameralink Arayüzü Çıkışı 16bit Ham Veri, Seri Port Kontrolü

- Entegre Yapı, Boyutlar Dedektörle Uyumludur

- 5V Tek besleme

- Yüksek Hızlı Hareketli Hedefi Yakalayabilir



Ürün Özellikleri



modeli EYAS615A
IR Dedektör Performansı
Çözünürlük 640x512
Piksel aralığı 15μm
kriyo soğutucu RS058
Spektral aralık 3.7μm～4.8μm MW
Soğutma Süresi (25°C) ≤6dk
Optimum NETD (20°C) ≤17mK
Çalışma modu
Kare hızı 1~120Hz Ayarlanabilir
Çalışma modu Enstantane fotoğraf;ITR/IWR Entegrasyon Modu;Windows Modu;Anti-çiçeklenme
Elektriksel Özellikler
Standart Harici Arayüz QSH 60 pimli
Dijital video Cameralink: 16bit Ham Veri Çıkışı
Harici Senkronizasyon CC1: INT/Frame Harici Senkronizasyon;CC2: MC Harici Senkronizasyon
İletişim Cameralink Seri Bağlantı Noktası: TFG+/-, TC+/-;9600bps
Güç kaynağı 1 Kanal Görüntüleme Paneli: 5V
1 Kanallı Kriyo Soğutucu: 24V
Kararlı Güç Tüketimi 7W
Boyut (mm) 147×58,5×71
Ağırlık ≤680g
Çalışma sıcaklığı -40°C ~ +60°C
Titreşim Büyüklüğü Titreşim: GJB Araca monteli Yüksek Hızlı Taşıma
Şok: Yarım sinüs Dalga, 40g 11 ms, 3 Eksen 6 Yön Her Biri 3 Kez



Endüstriyel Uygulamalar



EYAS615A termal görüntüleme modülü, Uzaktan İzleme Sistemi, Uçuş Görüş Geliştirme Sistemi, Çoklu Sensör Payload vb. birçok alanda yaygın olarak kullanılmaktadır.



640x512 15μm Soğutmalı Kızılötesi Dedektör Entegrasyonu 0



Başarılar ve Sertifikalar

640x512 15μm Soğutmalı Kızılötesi Dedektör Entegrasyonu 1



SSS



1. Kızılötesi termal görüntüleme nedir?

Kızılötesi termal görüntüleme, nesneler hakkında bilgi toplamak için kızılötesi radyasyon ve termal enerji kullanan bir yöntemdir.Görünmez kızılötesi radyasyonu, hedef yüzeyin sıcaklık dağılımı ile görünür kızılötesi termal görüntüye dönüştürür.Farklı nesneler ve hatta aynı nesnenin farklı bölümleri farklı radyasyon kabiliyetine ve kızılötesi yansıma gücüne sahiptir.



2. Kızılötesi görüntüleme ne için kullanılabilir?

-Gece görüşü

-Arama ve kurtarma

-Tahribatsız muayene

-Epidemi önlemi

-Termografi

-Güvenlik ve izleme

-Yangın söndürme

…



3. Termal görüntüleme modülü nedir?

Bir termal görüntüleme modülü genellikle bir kızılötesi dedektör, kızılötesi lens ve gömülü yazılım ve algoritma içeren donanım elektroniğinden oluşur.Bir termal görüntüleme cihazının minimum birimidir.
