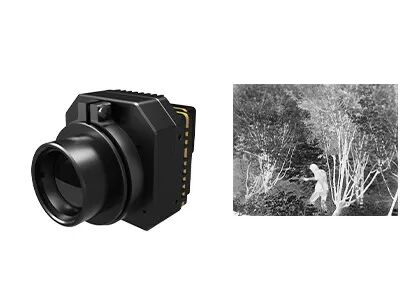

Yüksek Çözünürlüklü 1280x1024 12μm MCT MWIR Soğutmalı Kızılötesi Kamera Modülü
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | EYAS1212 |
| Min sipariş miktarı | 1 parça |
| Fiyat | negotiable |
| Ödeme koşulları | L/C,T/T |
Ürün ayrıntıları
| Çözünürlük | 1280x1024 | Piksel Aralığı | 12μm |
|---|---|---|---|
| NETD | ≤20mK | Spektral Aralık | 3,7~4,8μm MW |
| Boyut | 149x58,5x71 mm | Kare Hızı | 1~100Hz Ayarlanabilir |
| Vurgulamak | MWIR Küçük Kamera Modülü,MCT Küçük Kamera Modülü,Küçük Kamera Modülü 1280x1024 |
||
Ürün Açıklaması
Yüksek çözünürlük 1280x1024 / 12μm MCT MWIR Yakınlık Tablosu ile Soğutulmuş Kızılötesi Modülü
Ürün Tanımı
EYAS1212, 1280x1024 formatları 12μm pitch IR FPA'ya dayanan yüksek çözünürlüklü analog-dijital soğutulmuş kızılötesi modüldür.
Bu AD modülü, FPA zamanlamasını sağlayan bir yakınlık kartı ve hassas güç kaynaklarını içerir.Kamera Bağlantısı arayüzü, detektörün sisteme entegrasyonunu oldukça basitleştiren 16 bit ham veriler verir..
Bu nedenle, EYAS1212 AD modülü, OEM müşterileri için 1280x1024 / 12μm soğutulmuş kızılötesi dedektöründe hızlı kabul testi yapmayı kolaylaştırır.Soğutulmuş kızılötesi modüllerin veya soğutulmuş kızılötesi dedektörlere dayalı tam kızılötesi ısı kameralarının veya sistemlerinin hızlı bir şekilde ikincil gelişimine başlamak ve gelişim süresini kısaltmak.
Ana Özellikleri
- Geliştirilmesi ve entegre edilmesi kolay
- Cameralink Arayüz çıkışı 16 bit Çiğ Veriler, Serili Port Kontrolü
- Entegre yapısı, boyutları dedektörle uyumludur.
- 5V Tek güç kaynağı
- Hızlı hareket eden hedefi yakalama yeteneği
Ürün Özellikleri
| Model | EYAS1212 |
| IR Detektör Performansı | |
| Karar | 1280x1024 |
| Pixel Pitch | 12 μm |
| Kriyo soğutucu | RS058F |
| Spektral Aralık | 3.7μm ∙4.8μm MW |
| Soğutma süresi (25°C) | ≤6 dakikalık |
| Optimal NETD (20°C) | ≤20mK |
| Çalışma Modu | |
| Çerçeve Hızı | 1~100Hz Düzenlenebilir |
| Çalışma Modu | Hızlı çekim; ITR/IWR Entegrasyon Modu; Windows Modu; Çiçekleme karşıtı |
| Elektriksel Özellik | |
| Standart Dış Arayüz | QSH 60 pin |
| Dijital Video | Cameralink: Çıktı 16 bit Çiğ Veri |
| Dış Sinkronizasyon | CC1: INT/Frame Dış Senkronizasyon; CC2: MC Dış Senkronizasyon |
| İletişim | Cameralink Serial Port: TFG+/-, TC+/-; 9600bps |
| Güç kaynağı | 1 kanal görüntüleme paneli: 5V 1 kanallı kriyo soğutucu: 24V |
| Sabit Güç Tüketimi | 9W |
| Boyut (mm) | 149×58.5×71 |
| Ağırlık | ≤680g |
| Çalışma sıcaklığı | -40°C ~ +60°C |
| titreşim büyüklüğü | Titreme: GJB Araçlı Yüksek Hızlı Taşıma Şok: Yarım sinüs dalgası, 40g 11 ms, 3 Eksen 6 Yönü Her biri 3 kez |
Endüstriyel Uygulamalar
EYAS1212 termal görüntüleme modülü, termal güvenlik kamerasının entegrasyonunda yaygın olarak kullanılır.
Standart Hizmet
Tam belgelendirme: Ürün kılavuzları, kurulum kılavuzları ve seçim referansları.
Gelişim ve Test Yardımcılığı: Örnek Entegre Test, Performans Değerlendirme ve Parametreler Doğrulama kolaylaştırıldı.
Gelişmiş Geliştirici Araç Derneği: SDK'lar, API'ler, algoritmalar ve derin entegrasyon için hata ayıklama araçları.
Uzaktan Teknik Destek: 24/7 desteği hızlı yanıt ve kritik sorunlar için zamanında çözüm.
Garanti: Orijinal parçalar ve en iyi performansı geri getirmek için sıkı bir süreç uygulanması.
Sık Sorulan Sorular
1Kızılötesi termal görüntüleme nedir?
Doğada, mutlak sıfırdan (- 273 ° C) daha yüksek sıcaklıkta olan tüm nesneler kızılötesi ışınları yayabilmektedir.Hedef ile arka plan arasındaki kızılötesi radyasyon sıcaklık farkını ölçmek için kızılötesi kamera dedektörünü kullanarak, farklı kızılötesi görüntüler elde edebilirsiniz. Bunlar termal görüntüler olarak da adlandırılır.
2Kızılötesi dedektörler nasıl çalışır?
Hedef tarafından yayılan kızılötesi radyasyon, ısı dedektörünün algılama aralığına girer.Sonra kızılötesi dedektör farklı yoğunlukta radyasyon sinyalini karşılık gelen elektrik sinyali haline dönüştürür., ve daha sonra amplifikasyon ve video işleme yoluyla çıplak gözle gözlemlenebilen kızılötesi görüntüyü oluşturur.
3Soğutulmuş kızılötesi dedektörlerin avantajları nelerdir?
Soğutulmuş kızılötesi odak düzlemi dedektörü, detektör dewar soğutucusu (ddc) tarafından sağlanan düşük bir sıcaklıkta çalışır.Yüksek hassasiyete sahiptir ve soğutulmamış kızılötesi dedektörden daha ince bir sıcaklık farkını ayırt edebilir10 kilometreden fazla mesafede bulunan nesneleri tespit edebilir, tanımlayabilir ve tanıyabilir.Soğutulmuş detektörün yapısı, soğutulmamış detektörden nispeten yüksek bir maliyete neden olan çok karmaşıktır..
