Soğutmasız Kızılötesi Termal Dedektörlü Hızlı Entegrasyon Drone Termal Kamera
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Çözünürlük | 640x512 | Güç tüketimi | 0.7W |
|---|---|---|---|
| Spektral aralık | 8~14μm | Piksel aralığı | 12μm |
| Tipik NETD | ≤40mK | Kare hızı | 30Hz |
| Vurgulamak | Hızlı Entegrasyon Drone Termal Kamera,Soğutmasız Kızılötesi Dedektör Drone Termal Kamera,0.7W Drone Termal Kamera |
||
Ürün Açıklaması

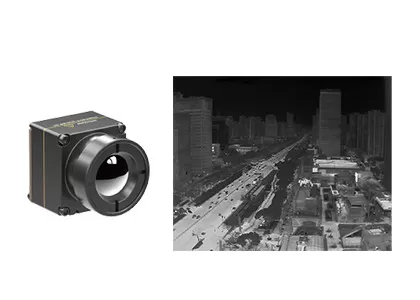

TWIN612 Termal Görüntüleme Modülü
Soğutmasız Kızılötesi Termal Dedektörlü Hızlı Entegrasyon Drone Termal Kamera 640x512 12μm
Ürün Açıklamasıyırtılma
iTL612R kızılötesi kamera çekirdeği, 640x512 / 12μm gofret seviye paketi (WLP) kızılötesi termal dedektörü entegre eder.Spektral aralığı 8 ila 14μm arasında olan dronlar için soğutmasız bir LWIR radyometrik termal görüntüleme modülüdür.
iTL612 termal kamera modülü, keskin ve net görüntü sunumu, kompakt boyut ve düşük maliyet özelliklerine sahiptir.Tamamen optimize edilmiş SWaP için yönlendirilen iTL612R soğutmasız termal modül, sınırlı alana sahip kızılötesi sistem entegrasyonu için güvenilir bir çözüm sunar.Kompakt yapısı, aynı spesifikasyon modülünün en üst seviyesine ulaşmıştır.Ayrıca endüstriyel sıcaklık ölçümü için -20℃~550 ℃ ölçüm aralığına sahip isteğe bağlı bir termografik fonksiyona sahiptir.
iTL612 termal modülü, Öngörülü Bakım, Fotovoltaik Denetim, Çevre Koruma, Bilimsel Araştırma, Hava Fotoğrafçılığı, Polis Soruşturması, Yardım ve Kurtarma, Orman Yangını Önleme, Kent Güvenliği vb. alanlar için özel olarak geliştirilmiştir.
Ana Özellikler
Kompakt ve Hafif Tasarım
• Boyut: 21mm×22.3mm×27,3mm (9,1 mm lens ile)
• Ağırlık: 20.8g±1.5g (9,1 mm lens ile)
• 0,7 W kadar düşük güç tüketimi
Net Görüntü ve Doğru Radyometri
• Yepyeni görüntü işleme algoritması: NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDK'yı destekleyin
• Bölgesel, nokta ve izoterm sıcaklık ölçümünü destekler
Kolay Entegrasyon için Çeşitli Arayüzler
• DVP/LVDS/USB2.0 arayüzleri, RAW/YUV görüntü veri çıkışı, seri port kontrolü
Ürün Özellikleri
| modeli | iTL612/R |
| IR Dedektör Performansı | |
| Hassas Malzeme | vanadyum oksit |
| Çözünürlük | 640×512 |
| Piksel Boyutu | 12μm |
| Spektral aralık | 8~14μm |
| Tipik NETD | ≤40mk |
| Görüntü işleme | |
| Kare hızı | 30Hz |
| Başlama zamanı | 5s |
| Dijital video | RAW/YUV/BT656 |
| Görüntü Algoritması | Tekdüze Olmayan Düzeltme (NUC) 3D Gürültü Azaltma (3DNR) Gürültü giderme (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Geliştirme (EE) |
| Görüntü Ekranı | Siyah Sıcak/Beyaz Sıcak/Sahte Renk |
| Bilgisayar Yazılımı | |
| ICC Yazılımı | Modül Kontrolü ve Video Görüntüleme |
| Elektriksel Özellikler | |
| Standart Harici Arayüz | 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, Erkek) |
| USB Genişletme Kartı | Tip-C |
| İletişim arayüzü | RS232-TTL/USB2.0 |
| Dijital Video Arayüzü | CMOS8/USB2.0 |
| Besleme gerilimi | 3,3V±0,1V VDC |
| Tipik Güç Tüketimi | 0.7W |
| Sıcaklık ölçümü | |
| Çalışma Sıcaklığı Aralığı | -10°C~+50°C |
| Sıcaklık Ölçüm Aralığı | -20°C~+150°C, 0°C~550°C;Özelleştirme ve Genişletmeyi Destekleyin |
| Sıcaklık Ölçüm Doğruluğu | ±3°C veya ±%3'ten büyük (@23℃±3℃) |
| Bölgesel Sıcaklık Ölçümü | Çıkış Bölgesel Sıcaklığının Maksimum, Minimum ve Ortalama Değerlerini Destekler |
| SDK | Windows/Linux/ARM'ı destekleyin;Griden Sıcaklığa Video Akışı Analizi ve Dönüşümü Elde Edin |
| Fiziksel özellikler | |
| Boyut (mm) | 21×22.3×27.3 (9.1mm Lensli) |
| Ağırlık | 20.8g±1.5g (9.1mm Lens ile) |
| Çevresel Uyum | |
| Çalışma sıcaklığı | -40°C~+70°C |
| Depolama sıcaklığı | -45°C~+85°C |
| Nem | %5~95, Yoğuşmasız |
| Titreşim | 5,35 gr, 3 Eksen |
| Şok | Yarım sinüs Dalga, 40g/11ms, 3 Eksen 6 Yön |
| sertifikalar | ROHS2.0/ERİŞİM |
| Optik | |
| Opsiyonel Lens | Sabit Odaklı Atermal: 9.1mm |
Endüstriyel Uygulamalar
iTL612/R termal görüntüleme modülü, İHA yüklerine ve giyilebilir cihazlara entegre edilebilir, bu sayede yaygın olarak kullanılır.Öngörülü Bakım, Fotovoltaik Denetim, Çevre Koruma, Bilimsel Araştırma, Hava Fotoğrafçılığı, Polis Soruşturması, Yardım ve Kurtarma, Orman Yangını Önleme, Kent Güvenliği vb..
Küresel Sensör Teknolojisi
SSS
1. Termal duyarlılık nedir?
NETD (Gürültüye Eşdeğer Sıcaklık Farkı) olarak da adlandırılan Termal Duyarlılık, orta dalga (MWIR) ve uzun dalga (LWIR) termal görüntüleme kameralarını değerlendirmek için önemli bir parametredir.Termal kamera tarafından ölçülen netlik ile doğrudan ilişkilidir.Sıcaklık farkının sinyal-gürültü oranını temsil eden ve miliKelvins (mK) cinsinden ölçülen sayısal bir değerdir.Termal hassasiyet değeri ne kadar küçük olursa, hassasiyet o kadar yüksek ve görüntü o kadar net olur.
2. Termal görüntülemenin uygulamaları nelerdir?
Sıcaklık ölçümü ve tüm hava koşullarında görüntüleme, kızılötesi termal görüntüleme teknolojisinin iki temel işlevidir.Bu iki teknolojiye dayalı olarak geliştirilen ürünler, güvenlik ve izleme, İHA yükleri, endüstriyel denetim, yangınla mücadele, kestirimci bakım, ADAS, salgın önleme, AIoT vb. alanlarda yaygın olarak kullanılmaktadır.
3. SWaP3 nedir?
SWaP3 boyut, ağırlık, güç, performans ve fiyat anlamına gelir.Kızılötesi endüstrisinin teknoloji trendini gösterir.
