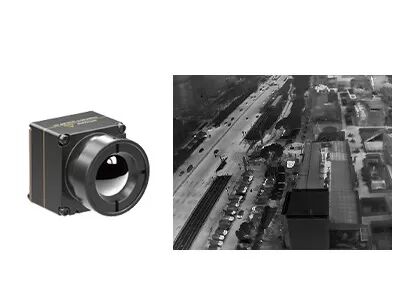

İtfaiye için RoHS Soğutmasız LWIR Drone Termal Kamera 640x512
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 640x512 | Güç tüketimi | 0.7w |
---|---|---|---|
Spektral aralık | 8~14μm | Piksel aralığı | 12um |
Tipik NETD | ≤40mk | Kare hızı | 30Hz |
Vurgulamak | LWIR Drone Termal Kamera 640x512,Yangınla Mücadele LWIR Drone Termal Kamera,RoHS Soğutmasız Lwir Kamera Modülü |
Soğutmasız Kızılötesi Termal Dedektörlü Hızlı Entegrasyon Drone Termal Kamera 640x512 12μm
iTL612R kızılötesi kamera çekirdeği, 640x512 / 12μm gofret seviye paketi (WLP) kızılötesi termal dedektörü entegre eder.8 ila 14μm spektral aralığa sahip dronlar için soğutmasız bir LWIR radyometrik termal görüntüleme modülüdür.
iTL612 termal kamera modülü, keskin ve net görüntü sunumu, kompakt boyut ve düşük maliyet özelliklerine sahiptir.Tamamen optimize edilmiş SWaP için yönlendirilmiş, iTL612R soğutmasız termal modül, sınırlı alana sahip kızılötesi sistem entegrasyonu için güvenilir bir çözüm sunar.Kompakt yapısı aynı özellik modülünün en üst seviyesine ulaşmıştır.Ayrıca, endüstriyel sıcaklık ölçümü için -20℃~550℃ ölçüm aralığına sahip isteğe bağlı bir termografik fonksiyona sahiptir.
iTL612 termal modülü, Kestirimci Bakım, Fotovoltaik Muayene, Çevre Koruma, Bilimsel Araştırma, Hava Fotoğrafçılığı, Polis Soruşturması, Yardım ve Kurtarma, Orman Yangını Önleme, Kentsel Güvenlik vb. alanlar için özel olarak geliştirilmiştir.
Kompakt ve Hafif Tasarım
• Boyut: 21 mm×22,3 mm×27,3 mm (9,1 mm lensle)
• Ağırlık: 20,8 gr±1,5 gr (9,1 mm lensle)
• 0,7 W kadar düşük güç tüketimi
Net Görüntü ve Doğru Radyometri
• Yepyeni görüntü işleme algoritması: NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDK'yı destekleyin
• Bölgesel, nokta ve izoterm sıcaklık ölçümünü destekler
Kolay Entegrasyon için Çeşitli Arayüzler
• DVP/LVDS/USB2.0 arayüzleri, RAW/YUV görüntü veri çıkışı, seri port kontrolü
modeli | iTL612/R |
Kızılötesi Dedektör Performansı | |
Hassas Malzeme | vanadyum oksit |
Çözünürlük | 640×512 |
Piksel Boyutu | 12um |
Spektral aralık | 8~14μm |
Tipik NETD | ≤40mk |
Görüntü işleme | |
Kare hızı | 30Hz |
Başlama zamanı | 5s |
Dijital video | HAM/YUV/BT656 |
Görüntü Algoritması | Düzgün Olmayan Düzeltme (NUC) 3D Gürültü Azaltma (3DNR) Gürültü giderme (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Geliştirme (EE) |
Görüntü Ekranı | Siyah Sıcak/Beyaz Sıcak/Sözde Renk |
Bilgisayar Yazılımı | |
ICC Yazılımı | Modül Kontrolü ve Video Görüntüsü |
Elektriksel Özellikler | |
Standart Harici Arayüz | 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, Erkek) |
USB Genişletme Kartı | C Tipi |
İletişim arayüzü | RS232-TTL/USB2.0 |
Dijital Video Arayüzü | CMOS8/USB2.0 |
Besleme gerilimi | 3,3V±0,1V VDC |
Tipik Güç Tüketimi | 0,7 W |
Sıcaklık ölçümü | |
Çalışma Sıcaklığı Aralığı | -10°C~+50°C |
Sıcaklık Ölçüm Aralığı | -20°C~+150°C, 0°C~550°C;Özelleştirme ve Genişletme Desteği |
Sıcaklık Ölçüm Doğruluğu | ±3°C veya ±%3'ten büyük (@23℃±3℃) |
Bölgesel Sıcaklık Ölçümü | Çıkış Bölgesel Sıcaklığının Maksimum, Minimum ve Ortalama Değerini Destekleyin |
SDK | Windows/Linux/ARM'yi destekleyin;Video Akışı Analizi ve Griden Sıcaklığa Dönüştürme Elde Edin |
Fiziksel özellikler | |
Boyut (mm) | 21×22,3×27,3 (9,1 mm Lens ile) |
Ağırlık | 20,8 gr±1,5 gr (9,1 mm Lensle) |
Çevresel Uyumluluk | |
Çalışma sıcaklığı | -40°C~+70°C |
Depolama sıcaklığı | -45°C~+85°C |
Nem | %5~%95, Yoğuşmasız |
Titreşim | 5.35gr, 3 Eksen |
Şok | Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen 6 Yön |
Sertifikalar | ROHS2.0/ERİŞİM |
Optik | |
Opsiyonel Objektif | Sabit Odak Atermal: 9,1 mm |
iTL612/R termal görüntüleme modülü, İHA yüklerine ve giyilebilir cihazlara entegre edilebilir;Kestirimci Bakım, Fotovoltaik Muayene, Çevre Koruma, Bilimsel Araştırma, Hava Fotoğrafçılığı, Polis Soruşturması, Yardım ve Kurtarma, Orman Yangını Önleme, Şehir Güvenliği vb..
1. Metal ambalaj kızılötesi dedektörü hakkında
Metal paketleme, metal boru kabuğu, termoelektrik soğutucu (TEC) ve sütunlu alıcı kullanır.TEC, kızılötesi dedektörün oda sıcaklığında çalışması için çalışma sıcaklığını stabilize etmede önemli bir rol oynar ve böylece termal görüntüleme sensörlerinin yoğun sis, yağmur ve kar gibi aşırı ortamlara uyum sağlama yeteneğini geliştirir.
Ancak dezavantajı, maliyetin çok yüksek olması, tüm soğutmasız ürün üretiminin toplam maliyetinin %60'ından fazlasını oluşturması ve uzun bir üretim döngüsüne neden olmasıdır.Bu paketleme yöntemi, üst düzey uygulamalar içindir.
