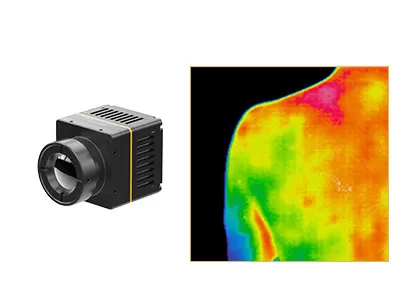

İnsan Derisi Sıcaklığını Ölçmek İçin 384x288 Kızılötesi Termal Modül 17um
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 384x288 | Güç tüketimi | 0.85W |
---|---|---|---|
Spektral aralık | 8~14μm | Piksel aralığı | 17μm |
Tipik NETD | <50mK | Kare hızı | 25Hz |
Vurgulamak | Kızılötesi Termal Modül 384x288,Cilt Sıcaklığı Kızılötesi Termal Modül |
İnsan Derisi Sıcaklığını Ölçmek İçin Kızılötesi Termal Modül 384x288 17um
iHA417W termal modül, tıbbi teşhis için özel olarak geliştirilmiştir.Kendi geliştirdiği gofret seviyesi paketleme 384×288/17μm kızılötesi dedektör, 9.1mm lens, 30pin standart arayüz (Opsiyonel Tip-C genişletme kartı) ve tıbbi sıcaklık ölçümü için özel bir SDK ile entegre edilmiştir.
Sıcaklık ölçüm mesafesinin iki modu vardır: çeşitli senaryolarda kullanılabilen 5 metre ve 0,5 metre.iHA417 tıbbi teşhis termal modülü, daha iyi bir sıcaklık ölçüm tutarlılığına ve ±0,5°C'lik üstün sıcaklık ölçüm doğruluğuna sahiptir.Yerleşik siyah gövdeye gerek olmaması, kompakt bir tasarım ve daha kolay sıcaklık ölçümü sağlar.
Çeşitli medikal termal görüntüleme cihazlarına hızlı bir şekilde entegre edilebilen iHA417W termal kamera modülü, günümüzde ve gelecekte Hastalık Taraması, Geleneksel Çin Tıbbı Fizyoterapisi, Sağlık Kontrolü, Rehabilitasyon vb. alanlarda yaygın olarak kullanılması beklenmektedir. .
- Küçük Boyut: 25,4mm×25,4mm×30,3mm (lensli)
- Tipik NETD<50mk
- Algılama Mesafesi: 0,5m/5m
- 32.2g Kadar Düşük Hafif
- Üstün Sıcaklık Ölçüm Doğruluğu: ±0.5℃
modeli | iHA417W |
IR Dedektör Performansı | |
Çözünürlük | 384×288 |
Piksel Boyutu | 17μm |
Spektral aralık | 8~14μm |
Tipik NETD | <50mk |
Görüntü işleme | |
Kare hızı | 25Hz |
Başlama zamanı | 5s |
Dijital video | HAM/YUV |
Görüntü Ekranı | Siyah Sıcak/Beyaz Sıcak/Sahte Renk |
Görüntü Algoritması | NUC/3DNR/DNS/DRC/EE/SFFC |
Elektriksel Özellikler | |
Standart Harici Arayüz | Tip-C |
İletişim Modu | USB |
Besleme gerilimi | 5±0.5V |
Tipik Güç Tüketimi | 0.85W |
Sıcaklık ölçümü | |
Çalışma Sıcaklığı Aralığı | -10°C ~ +50°C |
Sıcaklık Ölçüm Aralığı | 15℃ ~ 50℃ |
Sıcaklık Ölçüm Doğruluğu | ≤±0.5℃ (İç mekanda rüzgar yok, hedef sıcaklık aralığı 32℃~42℃) |
Ölçüm Mesafesi | İki Mod: 0,5m veya 5m |
SDK | Windows/Android/Linux SDK'yı Destekleyin, Tam Ekran Termografi Elde Edin |
Fiziksel özellikler | |
Boyut (mm) | ≤25,4×25,4×30,3 (9,1 mm Lensli) |
Ağırlık | 32,2±3g (9.1 mm Lensli) |
Çevresel Uyum | |
Çalışma sıcaklığı | -40°C ~ +70°C |
Depolama sıcaklığı | -45°C ~ +85°C |
Nem | %5~95, yoğuşmasız |
Titreşim | Rastgele Titreşim 5.35grms, 3 Eksen |
Şok | Yarım sinüs Dalga, 40g/11ms, 3 Eksen 6 Yön |
Optik | |
Opsiyonel Lens | Sabit Odaklı Atermal: 9.1mm |
sertifika | |
Standart | ROHS/ERİŞİM |
iHA417 termal modülünün günümüzde ve gelecekte Hastalık Taraması, Geleneksel Çin Tıbbı Fizyoterapisi, Sağlık Kontrolü, Rehabilitasyon vb. alanlarda yaygın olarak kullanılması beklenmektedir.
1.Kızılötesi dedektör / termal görüntüleme sensörü nedir?
Kızılötesi dalgalar insan gözüyle görülemez.Kızılötesi dedektör / termal görüntüleme sensörü, kızılötesi radyasyona ve termal enerjiye tepki veren ve bunu elektrik sinyaline dönüştüren ve ardından görünür termal görüntüler veren optik-elektrikli bir cihazdır.
2.WLP nedir?
WLP, gofret seviyesi paketini ifade eder.Yüksek vakumlu paketlemeyi doğrudan tüm MEMS gofret üzerinde tamamlama, ardından tek bir kızılötesi sensör yapmak için kazıma ve kesme işlemidir.Metal paket, seramik paket ile birlikte soğutmasız kızılötesi dedektörlerin 3 ana paket formatıdır.
3. WLP'nin avantajı nedir?
WLP IR dedektörleri, kızılötesi teknolojisinin tüketici elektroniği pazarına uygulanmasındaki minyatürleştirme ve düşük maliyet gereksinimini karşılamak için özel olarak tasarlanmıştır.Hacimsel üretim kabiliyetine sahip Global Sensör Teknolojisi, şimdi gelişmekte olan pazarların daha fazla yeni uygulamasını desteklemek için çeşitli WLP kızılötesi modül çözümleri sunuyor.
