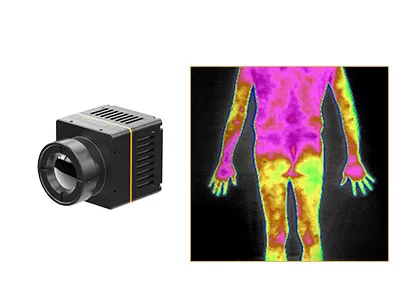

Temassız Termografi Soğutmasız Termal Görüntüleme Modülü, 640x512 Çözünürlük ve ±0.5°C Hassasiyet için 8µm Piksel Aralığı

  • Non Contact Thermography Uncooled Thermal Imaging Module with 640x512 Resolution and 8μm Pixel Pitch for ±0.5°C Accuracy
Menşe yeri Çin
Marka adı SensorMicro
Sertifika RoHS2.0; Reach
Model numarası iHA608W
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Çözünürlük 640x512 Güç Tüketimi 0,6 W
Spektral Aralık 8~14μm Piksel Aralığı 8μm
Tipik NETD ≤30mK Kare Hızı 25 Hz
Vurgulamak

Termografi Termal Görüntüleme Modülü 17um

,

Soğutulmamış Termal Görüntüleme Modülü 384x288

,

Temassız Soğutulmamış Termal Kamera Çekirdeği
Mesaj bırakın
Ürün Açıklaması
Temassız Termografi Soğutulmamış Termal Görüntüleme Modülü 640x512 8µm
Ürün Genel Bakışı

iHA608W, temassız termometri için özel olarak optimize edilmiş, ApexCore 640×512, 8µm piksel aralıklı kızılötesi dedektör kullanan soğutulmamış bir kızılötesi kameradır. Modül ±0.5°C ölçüm doğruluğu sağlar. Uygulanan tıbbi odaklı görüntü işleme algoritmaları, termal görüntü kalitesini artırarak nesne sıcaklık dağılımının görsel temsilini gerçekleştirir ve kararlı nicel sıcaklık ölçüm çıktısı sağlar. 8µm piksel aralığı sayesinde modül, minyatürleştirilmiş mekanik boyutlara ulaşır. Sistem entegrasyonu için Type-C video sinyal çıkışı ve USB2.0 veri iletişim arayüzleri uygulanmıştır. Hedef uygulama alanları arasında tıbbi teşhis ekipmanları, nüfus sağlığı tarama sistemleri ve hayvancılık sıcaklık izleme sistemleri bulunmaktadır.

Ana Özellikler
  • Yüksek Hassasiyetli Termometri ve Optimize Edilmiş Tıbbi Termal Görüntüleme
    • Temassız vücut sıcaklığı ölçümü için optimize edilmiş algoritmalar; ±0.5°C'ye kadar ölçüm doğruluğu
    • Tıbbi standartlarda optik montaj ve özel görüntü algoritmaları termal görüntü tanımını iyileştirir
  • Gömülü Entegrasyon İçin Minyatür Mekanik Özellikler
    • Kompakt yapısal tasarım gerçekleştirmek için ApexCore 8µm soğutulmamış kızılötesi dedektör kullanır
    • Dış boyut: 21×21×31.5 mm; modül ağırlığı: 25±2 g, kompakt gömülü sistemlere uygulanabilir
  • Tam Arayüz ve Yazılım Geliştirme Desteği
    • Sistem gömülmesi için entegre Type-C video çıkışı ve USB2.0 iletişim arayüzleri
    • Windows, Android ve Linux için SDK paketleri ikincil geliştirmeyi kolaylaştırmak üzere sağlanır
Ürün Özellikleri
Model iHA608W
IR Dedektör Göstergeleri
Hassas Malzeme VOx
Çözünürlük 640×512
Piksel Boyutu 8µm
Spektral Yanıt 8µm ~ 14µm
Tipik NETD ≤30mK
Görüntü İşleme
Dijital Kare Hızı 25Hz
Başlangıç Süresi ≤6s
Dijital Video RAW/YUV/TMP
Görüntü Algoritması NUC/3DNR/DNS/DRC/EE
Görüntü Ekranı Tıbbi/Sahte Renk
PC Yazılımı
Bilgisayar Yazılımı Modül Kontrolü ve Video Görüntüleme
Sıcaklık Ölçümü
Çalışma Sıcaklığı 10°C~+50°C
Sıcaklık Ölçüm Aralığı 32°C~+42°C
Sıcaklık Ölçüm Doğruluğu ≤±0.5°C (2 dakika ısınma sonrası, ortam 23±3°C, hedef 32-42°C)
Ölçüm Mesafesi 0.5m-5 m; SDK aracılığıyla çoklu mesafe sıcaklık ölçümünü destekler
SDK Windows/Android/Linux SDK Desteği, Video Akışı Analizi, Modül Kontrolü, Kapsamlı Dizi Sıcaklık Ölçümü, Sıcaklık Görüntüleme, Sıcaklık Penceresi Ayarı, Çoklu Entegrasyon Gerçekleştirir
Elektriksel
Standart Harici Arayüz USB(TYPE-C)
İletişim Arayüzü USB
Dijital Video Arayüzü USB2.0
Besleme Gerilimi 5V±0.5
Tipik Güç Tüketimi 0.6W
Optik Lens
Odak Uzunluğu 4mm
Lens Tipi Sabit Odak Atermal
F/# 1
Görüş Alanı (Y×D) 69.2°×55.4°
Mekanik
Boyut (lens dahil) 21mm×21mm×31.5mm (4mm lens dahil)
Ağırlık (lens dahil) 25g±2 (4mm lens dahil)
Çevresel Uyumluluk
Çalışma Sıcaklığı -10°C~+50°C
Depolama Sıcaklığı -45°C~+85°C
Nem 5%~95%, yoğuşmasız
Titreşim 5.35grms, Rastgele Titreşim, 3 eksen
Darbe Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü, 3 Eksen, 6 Yön
ESD 6kV temas deşarjı; 8kV hava deşarjı
Sertifikasyon
Çevresel Sertifikasyon ROHS2.0/REACH
Endüstriyel Uygulamalar

iHA608W termal modülünün şu anda ve gelecekte Hastalık Tarama, Geleneksel Çin Tıbbı Fizyoterapisi, Sağlık Kontrolü, Rehabilitasyon vb. alanlarda yaygın olarak kullanılması beklenmektedir.

Standardize Hizmet
  • Tam Dokümantasyon: Ürün kılavuzları, kurulum kılavuzları ve seçim referansları. Tahmin yürütmeden başlayın.
  • Geliştirme ve Test Yardımı: Numune Entegre Testi, performans değerlendirmesi ve parametre doğrulama kolaylaştırıldı.
  • Gelişmiş Geliştirici Araç Seti: Kapsamlı entegrasyon için SDK'lar, API'ler, algoritmalar ve hata ayıklama araçları.
  • Uzaktan Teknik Destek: 7/24 destek - kritik sorunlar için hızlı yanıt ve zamanında çözüm.
  • Garanti: Optimal performansı geri yüklemek için orijinal parçalar ve sıkı süreç uyumluluğu.
Sıkça Sorulan Sorular
1. Kızılötesi termal görüntüleme nedir?

Kızılötesi termal görüntüleme, nesneler hakkında bilgi toplamak, onları görüntülemek veya düşük görüşlü ortamlarda bile nesnelerin sıcaklık bilgilerini elde etmek için kızılötesi radyasyon ve termal enerjiyi kullanma yöntemidir.

2. Kızılötesi Termal Görüntüleme Nasıl Çalışır?

Kızılötesi termal görüntüleme sistemi, kızılötesi radyasyonun içinden geçebilen kızılötesi optik sistem aracılığıyla sahnenin kızılötesi radyasyonunu odak düzlemi dizisi kızılötesi dedektörüne odaklayan pasif temassız bir tespit ve tanımlama teknolojisidir. Termal dedektör, farklı yoğunluktaki radyasyon sinyalini karşılık gelen elektrik sinyaline dönüştürür ve ardından amplifikasyon ve video işleme yoluyla çıplak gözle görülebilen kızılötesi görüntüyü oluşturur.
