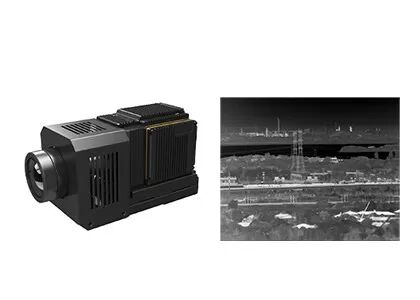

Uzun Menzilli İzleme için Ultra Clear 1280x1024 12μm Soğutmalı Termal Modül

Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı GST
Sertifika ISO9001:2015; RoHS; Reach
Model numarası GAVIN1212
Min sipariş miktarı 1 parça
Fiyat Negotiable
Ödeme koşulları L/C, T/T

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Spektral aralık 3,7~4,8μm (MW) İçin kullanılır Gözetleme kamerası
Çözünürlük 1280x1024/12μm Boyut 165x86x107mm
Yüksek hassasiyet NETD≤20mK Kare hızı 50Hz/100Hz
Vurgulamak

12uM Soğutmalı Termal Modül

,

Ultra Net Soğutmalı Termal Modül

,

1280x1024 İzleme Termal Güvenlik Kamerası

Mesaj bırakın
Ürün Açıklaması
Termal Güvenlik Kamerası için Soğutmalı Termal Görüntüleme Modülü



Uzun Menzilli İzleme için Ultra Clear 1280x1024 12μm Soğutmalı Termal Modül



Ürün Açıklaması



GAVIN1212 yüksek çözünürlüklü termal kamera modülü, geniş 1280x1024 / 12μm MWIR soğutmalı kızılötesi dedektörü, içindeki dedektör dewar soğutucusu (ddc) ile entegre eder.Yangın önleme, liman koruma, soruşturma, uzaktan gözetleme, sınır koruma ve kritik altyapıların korunması gibi güvenlik izleme uygulamalarında yaygın olarak kullanılmaktadır ve güvenlik kameraları, hava podları, araç kuleleri vb. platformlara monte edilebilmektedir.



Yüksek çözünürlüklü termal modül, iyi termal görüntüleme kalitesi sağlamak için düzgün olmayan düzeltme, otomatik kazanç kontrolü ve diğerleri gibi çeşitli akıllı görüntü işleme algoritmalarını benimser.Zengin arayüzleri, küçük boyutu, yüksek güvenilirliği ve güçlü genişletilebilirliği ile modül tasarımı, son kullanıcının hızlı entegrasyon başlatmasını kolaylaştırır.Bu kızılötesi kamera modülü, hava, olumsuz ortam koşulları veya zayıf görüş koşullarından bağımsız olarak 7/24 gözetimi destekler.



GST soğutmalı soğutmasız kızılötesi dedektörler ve termal görüntüleme modülleri, ulaşım ağlarının verimliliğini ve güvenliğini artırmak için akıllı şehir yol trafiği izleme, altyapı izleme, endüstriyel alanlarda yangın güvenliği, erken yangın algılama gibi güvenlik izleme sistemlerine yaygın olarak kullanılabilir ve entegre edilebilir. açık alanlar ve hatta uzun mesafeler için, liman koruması, yasadışı sınır geçişlerini önlemek için sınır güvenliği, çevre gözetimi, deniz seyir, İHA faydalı yükleri, elektro optik sistem vb.



Ana Özellikler



- Uzun Menzilli Tespit İhtiyaçlarını Karşılayın

- Yüksek Hassasiyet, NETD≤20mK

- Geniş Görüş Alanı, 1280x1024'e kadar Çözünürlük

- Sisteme Kolay Entegrasyon

- DVP/Kamera Bağlantı Arayüzü, RAW/YUV Görüntü Çıkışı

- Çeşitli Sürekli Optik Zum Lensleri Mevcuttur



Ürün Özellikleri



modeli GAVIN1212
IR Dedektör Performansı
Çözünürlük 1280x1024
Piksel aralığı 12μm
kriyo soğutucu RS058F
Spektral aralık 3.7μm~4.8μm MW
Soğutma Süresi (20°C) ≤8dk
NETD (20°C) ≤20mK
Görüntü işleme
Kare hızı 50Hz/100Hz
Karartma Modu Doğrusal/Histogram/Karışık
Dijital yakınlaştırma ×1/×2/×4
Görüntü Yönü Yatay/Dikey/Çapraz Çevir
Görüntü Algoritması NUC/AGC/IDE
Elektriksel Özellikler
Standart Harici Arayüz J30JZ 25pin;HDMI Özel Çıkış Arayüzü
Analog Video /
Dijital video HDMI Çıkışı: YUV
Kamera Bağlantısı Çıkışı: 16bit RAW/YUV
Harici Senkronizasyon Çerçeve Harici Senkronizasyonu: RS422 Seviyesi
İletişim RS422, 115200bps
Güç kaynağı 24V±1V
Kararlı Güç Tüketimi 16W
Boyut (mm) 165x86x107
Ağırlık ≤1600g
Çalışma Sıcaklığı -40°C ~ +60°C
Titreşim Büyüklüğü Titreşim: GJB Araca monteli Yüksek Hızlı Taşıma
Şok: Yarım sinüs Dalga, 40g 11 ms, 3 Eksen 6 Yön Her Biri 3 Kez
Optik lens
Opsiyonel Lens Sürekli Yakınlaştırma: 37.5~750mm/F4
Sabit Yakınlaştırma: 19mm/F2;40mm/F2;240mm/F2



Endüstriyel Uygulamalar



GAVIN1212 termal kızılötesi kamera modülü, uzun menzilli izleme sistemi ve az nüfuslu alan, 7/24 tüm hava durumu izleme, sert hava koşulları gibi karmaşık ortamlar için uygundur.Sınır Güvenlik Sistemleri, Elektro Optik Kızılötesi Sistemler, İHA Faydalı Yükleri, Gemi Sistemleri vb. ile entegre edilebilir.



Uzun Menzilli İzleme için Ultra Clear 1280x1024 12μm Soğutmalı Termal Modül 0



GST Kızılötesi Hakkında



Uzun Menzilli İzleme için Ultra Clear 1280x1024 12μm Soğutmalı Termal Modül 1

Uzun Menzilli İzleme için Ultra Clear 1280x1024 12μm Soğutmalı Termal Modül 2



SSS



1. Kızılötesi termal görüntüleme nedir?

Kızılötesi termal görüntüleme, nesnelerin görüntülerini formüle etmek veya düşük görüş ortamlarında bile nesnelerin sıcaklık bilgilerini almak için nesneler hakkında bilgi toplamak için kızılötesi radyasyon ve termal enerji kullanma yöntemidir.



2. Kızılötesi Termal Görüntüleme Nasıl Çalışır?
Kızılötesi termal görüntüleme sistemi, kızılötesi teknolojisinin pasif temassız tespiti ve tanımlanmasıdır.Kızılötesi radyasyondan geçebilen kızılötesi optik sistem aracılığıyla odak düzlemi dizi kızılötesi dedektör üzerinde sahnenin kızılötesi radyasyonunu odaklar.Termal dedektör, farklı yoğunluktaki radyasyon sinyalini karşılık gelen elektrik sinyaline dönüştürür ve ardından amplifikasyon ve video işleme yoluyla çıplak gözle görülebilen kızılötesi görüntüyü oluşturur.
