Güvenlik Kameraları için 384x288 Çözünürlük 12μm Piksel Boyutu Soğutmasız LWIR Termal Görüntüleme Modülü
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | MICO412 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Tip | Soğutmasız Kamera Modülü | Çözünürlük | 384x288 / 12μm |
|---|---|---|---|
| Kare Hızı | 25Hz/30Hz/50Hz | NETD | <30mK |
| Tipik Güç Tüketimi | <1,1W | Ağırlık | ≤77g |
| Vurgulamak | LWIR Termal Görüntüleme Güvenlik Kamerası,Soğutmasız Termal Görüntüleme Güvenlik Kamerası,400x300 Termal Güvenlik Kamerası |
||
Ürün Açıklaması
LWIR 384x288 / 12µm Termal Görüntüleme Modülü Soğutmasız Güvenlik Kamerasına Entegre Edildi
Ürün Genel Bakışı

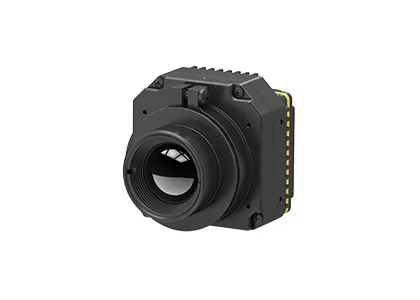

MICO412 ultra kompakt kızılötesi kamera çekirdeği, 384×288 çözünürlüklü bir kızılötesi dedektör, birden fazla optik lens seçeneği, görüntü işleme kartı ve sağlam bir yapısal çerçeveye sahiptir. Entegrasyon için arka uç platformlarına analog veya dijital video iletir. Daha büyük dizisi ile MICO412, farklı müşterilerin çeşitli ihtiyaçlarını karşılar.
SensörMicro soğutmasız kızılötesi dedektörler ve termal görüntüleme modülleri, akıllı şehir yol trafiği izleme, altyapı izleme, endüstriyel alanlarda yangın güvenliği, erken yangın tespiti, liman koruma, sınır güvenliği, çevre gözetimi ve deniz seyri dahil olmak üzere güvenlik izleme sistemlerinde yaygın olarak kullanılabilir ve entegre edilebilir.
Ana Özellikler
- Düşük Maliyetli ve Enerji Verimli Çözüm
- Net bir maliyet avantajı sunan, kendi geliştirdiği 384×288/12µm wafer seviyesi kızılötesi dedektör ile donatılmıştır
- Yüksek enerji verimliliği için özel bir ASIC çipi ile entegre edilmiştir
- Optimize Edilmiş SWaP
- Ultra kompakt boyut: yalnızca 22.2×22.2×27.2mm (lens hariç)
- Hafif: sadece 30.3±2g
- Düşük güç tüketimi: 680mW
- Kolay Geliştirme ve Hızlı Entegrasyon
- Ek geliştirme gerektirmeyen, yerel analog veya dijital video çıkışı sağlar, CVBS/USB/MIPI standartlarını destekler
- Minimum yapısal tasarım çabasıyla kolay montaj
Ürün Özellikleri
| Model | MICO412 |
|---|---|
| IR Dedektör | Hassas Malzeme: VOx |
| Çözünürlük: 384×288 | |
| Piksel Boyutu: 12µm | |
| NETD: ≤30mK/F1.0/25℃ | |
| Spektral Yanıt: 8~14µm | |
| Optik Lens | Odak/F#: 4.8/F1.0 | 9.1mm/F1.0 | 13mm/F1.0 |
| Görüş Alanı (FOV): 51°(Y)×39°(D) | 28.4°(Y)×21.5°(D) | 20°(Y)×15°(D) | |
| Tespit Aralığı (8 piksel) | 99m (1.82m boyunda insan) |
| 360m (4m×3m araç) | |
| Tip | Sabit Odak Atermal: İlk lens sızdırmazlık/kaplama IP67 |
| Görüntü İşleme | Analog Video: PAL(varsayılan) / NTSC |
| Dijital Video: USB/MIPI | |
| Kare Hızı: 25Hz/30Hz/50Hz | |
| Başlangıç Süresi: ≤6s | |
| Görüntü Algoritması: NUC/DRC/DNS/DDE/SFFC | |
| Sahte Renk | 11 tür - özelleştirilebilir |
| Elektriksel Arayüz | Standart Harici Arayüz: 3PIN arayüzü (A1251-WV-S-3P) | 9PIN arayüzü(A1251-WV-S-9P) | 26PIN arayüzü(DF56C-26S-0.3V-51) |
| Video Arayüzü: CVBS | USB | MIPI | |
| Güç Kaynağı | Besleme Gerilimi: DC: 5V~24V |
| Sabit Güç Tüketimi: ≤680mW@5V, 23±3℃ | |
| Mekanik | Boyut: 22.2mm×22.2mm×27.2mm (U×G×Y) |
| Ağırlık: 30.3±3g | |
| Çevresel Uyumluluk | Çalışma Sıcaklığı: -40℃~+70℃ |
| Depolama Sıcaklığı: -45℃~+85℃ | |
| Nem: %5~%95, yoğuşmasız | |
| Titreşim: Rastgele Titreşim, 5.35grms, 3 eksen | |
| Darbe: Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen, 6 Yön | |
| Sertifikasyon | RoHS2.0/Reach |
Endüstriyel Uygulamalar
MICO412 termal kızılötesi kamera modülü, seyrek nüfuslu alanlar, 7/24 tüm hava koşullarında izleme ve zorlu hava koşulları dahil olmak üzere uzun menzilli izleme sistemleri ve karmaşık ortamlar için uygundur.
Standardize Hizmet
- Tam Dokümantasyon: Anında uygulama için ürün kılavuzları, kurulum kılavuzları ve seçim referansları
- Geliştirme ve Test Yardımı: Örnek entegre test, performans değerlendirmesi ve parametre doğrulama
- Gelişmiş Geliştirici Araç Seti: Derin entegrasyon için SDK'lar, API'ler, algoritmalar ve hata ayıklama araçları
- Uzaktan Teknik Destek: Kritik sorunlar için hızlı yanıt ve zamanında çözüm ile 7/24 destek
- Garanti: Optimal performansı geri yüklemek için orijinal parçalar ve sıkı süreç uyumluluğu
Sıkça Sorulan Sorular
Kızılötesi dedektör / termal görüntüleme sensörü nedir?
Kızılötesi dalgalar insan gözüyle görülemez. Kızılötesi dedektör / termal görüntüleme sensörü, kızılötesi radyasyona ve termal enerjiye tepki veren ve bunu elektrik sinyallerine dönüştürerek görünür termal görüntüler üreten bir optik-elektrik cihazdır.
WLP nedir?
WLP, wafer seviyesi paketleme anlamına gelir. Tüm MEMS wafer'ında yüksek vakum paketlemesinin tamamlanması, ardından tek bir kızılötesi sensör yapmak için çizme ve kesme işlemidir. Metal paket ve seramik paket ile birlikte, soğutmasız kızılötesi dedektörlerin üç ana paket formatıdır.
WLP'nin avantajı nedir?
WLP IR dedektörleri, kızılötesi teknolojinin tüketici elektroniği pazarına uygulanmasında minyatürleştirme ve düşük maliyet gereksinimlerini karşılamak üzere özel olarak tasarlanmıştır. Hacimli üretim yeteneğine sahip SensorMicro, gelişmekte olan pazarlarda daha fazla yeni uygulamayı desteklemek için çeşitli WLP kızılötesi modül çözümleri sunmaktadır.
