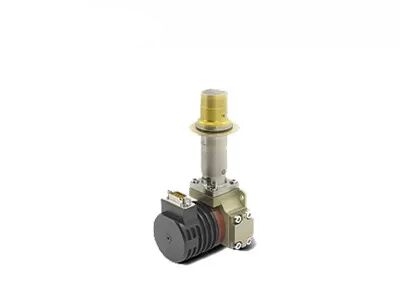

Çok Sensörlü Yük İçin MWIR Kriyojenik Soğutmalı Kızılötesi Dedektör 15μM 640x512
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | C615M MWIR |
| Min sipariş miktarı | 1 parça |
| Fiyat | negotiable |
| Ödeme koşulları | L/C,T/T |
Ürün ayrıntıları
| Çözünürlük | 640x512/12μm | NETD | ≤17mK (F2); ≤17mK (F2); ≤18mK (F4) ≤18mK (F4) |
|---|---|---|---|
| Spektral Aralık8~14μm | 3,7~4,8μm MW | Çalışma Sıcaklığı | -45°~+71° |
| Vurgulamak | MWIR Kriyojenik Soğutmalı Kızılötesi Dedektör,640x512 MWIR Soğutmalı Kızılötesi Dedektör,Soğutmalı Kızılötesi Dedektörler 640x512 |
||
Ürün Açıklaması
Uzaktan İzleme Sistemi için 15μM 640x512 Soğutmalı MWIR Kızılötesi Dedektör
Ürün Açıklaması
SensorMicro tarafından geliştirilen HgCdTe/MCT soğutmalı kızılötesi dedektörlerinden biri olan C615M, 640×512 çözünürlüğe, 15μm piksel boyutuna sahip, net görüntüler sunabilen MCT teknolojisine dayalı orta dalga kızılötesi bir dedektördür. Endüstri standardı arayüzler ve RS058/RS046/LS734 kriyosojutucularla donatılan C615M, hafiflik, düşük güç tüketimi, uzun ömür ve yüksek güvenilirlik gibi çeşitli müşteri gereksinimlerini karşılamak üzere tasarlanmıştır. Uzun menzilli gözetim sistemleri, elde taşınır termal görüntüleyiciler, gaz kaçağı tespit kameraları vb. gibi neredeyse tüm olası uygulamalar için en popüler 640x512/15μm özelliklerine sahiptir.
C615M RS058, RS058 entegre stirling soğutucu ile yapılandırıldığında, çoğu ana akım Scorpio benzeri ürünle değiştirilebilir. Dewar tasarımı, soğutucu boyutu ve mekanik/elektriksel arayüz neredeyse aynıdır, böylece kamera entegratörlerinin eski, arızalı muadillerini çıkarmaları ve daha fazla dahili konfigürasyon için değiştirilebilir C615M RS058'imizi kolayca bağlamaları yeterlidir.
El Tipi Keşif Sistemi, Uzaktan İzleme Sistemi, Arama ve Takip Sistemi, Gelişmiş Uçuş Görüş Sistemi, Elektro-Optik Yük gibi birçok üst düzey uygulamada yaygın olarak kullanılabilir.
Ana Özellikler
Keskin ve Net Görüntüleme
• İyi homojenlik, etkin piksel oranı >%99,5
• Yüksek termal hassasiyet
Garantili Sürekli Tedarik
• Değiştirilebilir standart arayüz
• Seri üretim, iyi tutarlılık
Belirli Uygulamalar için Tasarlandı
• Dalga boyu özelleştirilebilir
• F sayısı özelleştirilebilir
• Montaj yüzeyi özelleştirilebilir
• Çoklu kriyosojutucu mevcuttur
Ürün Özellikleri
| Model | C615M MW |
| Malzeme | MCT |
| Çözünürlük | 640x512 |
| Piksel Aralığı | 15μm |
| Spektral Aralık | 3.7μm～4.8μm MW |
| Çalışma Modu | Anlık Görüntü, ITR/IWR Entegrasyon Modu; Windows Modu; Anti-blooming |
| Şarj Kapasitesi | 9.1Me-/6.5Me-(ITR) 7.8Me-/5.2Me-(IWR) |
| Dinamik Aralık | ≥75dB |
| Çıkış Sayısı | 4; Çıkış başına 10Mpixel/s'ye kadar |
| NETD | F2: ≤17mK F4: ≤18mK |
| Etkin Piksel Oranı | ≥%99,5 |
| Yanıt Düzensizliği | ≤%8 |
| Kriyosojutucu Tipi | RS058/RS046 |
| Sabit Güç Tüketimi | ≤6W@RS058 ≤5W@RS046 |
| Maksimum Güç Tüketimi | ≤12W @ RS058 ≤11W @ RS046 |
| Güç Kaynağı | RS058: 24V DC RS046: 32V DC |
| Soğuma Süresi | ≤6dk @ RS058 ≤5dk30s @ RS046 |
| Ağırlık | ≤600g @ RS058 ≤350g @ RS046 |
| Boyut (mm) | RS046: 122x46.3x82 RS058: 147x58.5x71 |
| Çalışma Sıcaklığı | -45°C ~ +71°C |
Endüstriyel Uygulamalar
C615M MWIR kriyojenik olarak soğutulmuş kızılötesi dedektör, Uzaktan İzleme Sistemi, Uçuş Görüş İyileştirme Sistemi, Çok sensörlü Yük gibi birçok alanda yaygın olarak kullanılmaktadır.
Ürün Grubumuz
Şirket İçi Kızılötesi Dedektör Teknolojileri
8 inç 0.11μm VOx Soğutmasız Kızılötesi Dedektörler
8 inç 0.5μm MCT Soğutmalı Kızılötesi Dedektörler
8 inç 0.5μm T2SL Soğutmalı Kızılötesi Dedektörler
Üretim Kapasitesi ve Avantajları
Yılda 6 milyon adet kendi geliştirdiği kızılötesi dedektör
30.000 m² yarı iletken üretim tesisi
20.000 m² temiz oda alanı
SensorMicro Hakkında
SensorMicro, dünyanın önde gelen kızılötesi dedektör üreticisi ve hizmet sağlayıcısıdır. Dünyanın dört bir yanındaki müşterilere yüksek performanslı soğutmasız ve soğutmalı termal görüntüleme dedektörleri sağlamaya ve profesyonel uygulama deneyimini paylaşmaya isteklidir.
SSS
1. Optik Gaz Görüntülemenin Avantajları
Zaman Tasarrufu ve Verimli: büyük ölçekli gerçek zamanlı tespiti, hızlı kaçak yerini belirlemeyi destekler, üretimi kesintiye uğratmaya gerek yoktur.
Uzun Menzilli Algılama: tehlikeli ve karmaşık alanlardan uzak, temassız tahribatsız test, ek radyasyon kaynağı olmadan
Analizi Kolay: sezgisel görüntüleme, anında depolama, uygun analiz
Çok Fonksiyonlu Denetim: çeşitli gazlar tespit edilebilir, mükemmel uzaktan sıcaklık ölçüm fonksiyonu ile
2．Optik Gaz Görüntülemenin Çalışma Prensibi
Optik gaz görüntüleme, görünmez endüstriyel gazları görebilen bir tür kızılötesi teknolojidir.
Belirli dalga boylarında kızılötesi radyasyonu emdikten sonra, gaz ile arka plan arasında kızılötesi radyasyon farkı oluşacaktır.
Dahili dar bant filtresine sahip gaz kaçağı tespit kızılötesi dedektörü, yalnızca gazın kızılötesi emilim zirvesine yakın kızılötesi bandı alır ve gazı, gaz ile arka plan arasındaki radyasyon farkı yoluyla görünür kızılötesi görüntülere dönüştürebilir.
