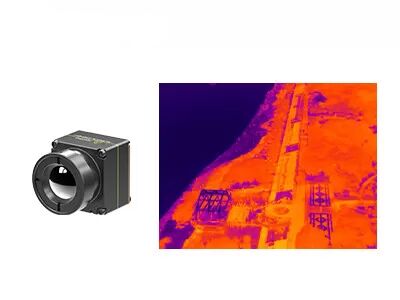

İHA Yükleri İçin Özelleştirilmiş Soğutmasız Termal Görüntüleme Kamera Çekirdeği 0.7W
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Çözünürlük | 640x512 | Güç tüketimi | 0.7w |
|---|---|---|---|
| Spektral aralık | 8~14μm | Piksel aralığı | 12um |
| Tipik NETD | ≤40mk | Kare hızı | 30Hz |
| Vurgulamak | Soğutmasız Termal Görüntüleme Kamera Çekirdeği,Termal Görüntüleme Kamera Çekirdeği 0.7W,Özelleştirilmiş İHA Termal Kamera |
||
Ürün Açıklaması
İHA Yükleri için Küçük Boy Soğutmasız Kızılötesi Kamera Çekirdeği 640x512 12um
Ürün Açıklamasıyırtılma
Soğutmalı soğutmasız kızılötesi dedektörlerin ve termal modüllerin lider üreticisi olarak Global Technology, kızılötesi kamera çekirdeği iTL612R'nin kompakt versiyonu olan küçük boyutlu ve hafif bir kızılötesi termal görüntüleme çekirdeği iTL612R Pro geliştirir.
Tamamen SWaP-C'ye yönelik (boyut-ağırlık-ve-güç-maliyet), iTL612R Pro kızılötesi kamera çekirdeğinin boyutu ve ağırlığı şimdiden sektörde ön sıralarda yer aldı.Kendi dronlarını entegre ederken boyut ve ağırlıkla ilgili kısıtlama gereksinimleri olan müşteriler için en iyi seçimdir.
640×512/12μm kendi geliştirdiği gofret seviyesi kızılötesi dedektör, lens koruma sınıfı IP67, görüntüleme ve sıcaklık ölçüm versiyonu ve çeşitli SDK çözümleri sağlayan iTL612R Pro termal modülü, daha küçük boyut ve daha hafif ağırlıkla alan kısıtlamalarına yanıt verir, daha uzun pil ömrü sağlar daha düşük güç tüketimi ile yaşam, tüketici elektroniği alanındaki entegrasyon sorunlarının üstesinden gelmekte, kompakt ve taşınabilir ürünler için daha fazla çözüm sunmaktadır.
Kestirimci Bakım, Fotovoltaik Muayene, Çevre Koruma, Bilimsel Araştırma, Hava Fotoğrafçılığı, Polis Soruşturması, Afet Yardımı ve Kurtarma, Orman Yangını Önleme, Kentsel Güvenlik vb. alanlar için özel olarak geliştirilmiştir.
Ana Özellikler
Kompakt ve Hafif Tasarım
• Boyut: 17 mm×17 mm×22 mm (9,1 mm lensle)
• Ağırlık: 13 gr (9,1 mm lensle)
• 0,7 W kadar düşük güç tüketimi
Net Görüntü ve Doğru Radyometri
• Yepyeni görüntü işleme algoritması: NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDK'yı destekleyin
• Bölgesel, nokta ve izoterm sıcaklık ölçümünü destekler
Kolay Entegrasyon için Çeşitli Arayüzler
• DVP/LVDS/USB2.0 arayüzleri, RAW/YUV görüntü veri çıkışı, seri port kontrolü
Ürün Özellikleri
| modeli | iTL612R Pro |
| Kızılötesi Dedektör Performansı | |
| Hassas Malzeme | vanadyum oksit |
| Çözünürlük | 640×512 |
| Piksel Boyutu | 12um |
| Spektral aralık | 8~14μm |
| Tipik NETD | ≤40mk |
| Görüntü işleme | |
| Kare hızı | 30Hz |
| Başlama zamanı | 5s |
| Dijital video | HAM/YUV/BT656 |
| Görüntü Algoritması | Düzgün Olmayan Düzeltme (NUC) 3D Gürültü Azaltma (3DNR) Gürültü giderme (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Geliştirme (EE) |
| Görüntü Ekranı | Siyah Sıcak/Beyaz Sıcak/Sözde Renk |
| Bilgisayar Yazılımı | |
| ICC Yazılımı | Modül Kontrolü ve Video Görüntüsü |
| Elektriksel Özellikler | |
| Standart Harici Arayüz | 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, Erkek) |
| USB Genişletme Kartı | C Tipi |
| İletişim arayüzü | RS232-TTL/USB2.0 |
| Dijital Video Arayüzü | CMOS8/USB2.0 |
| Besleme gerilimi | 4.0-5.0V VDC |
| Tipik Güç Tüketimi | 0,7 W |
| Sıcaklık ölçümü | |
| Çalışma Sıcaklığı Aralığı | -10°C~+50°C |
| Sıcaklık Ölçüm Aralığı | -20°C~+150°C, 0°C~550°C;Özelleştirme ve Genişletme Desteği |
| Sıcaklık Ölçüm Doğruluğu | ±2°C veya ±2%'den büyük (@23℃±3℃) |
| Bölgesel Sıcaklık Ölçümü | Çıkış Bölgesel Sıcaklığının Maksimum, Minimum ve Ortalama Değerini Destekleyin |
| SDK | Windows/Linux/ARM'yi destekleyin;Video Akışı Analizi ve Griden Sıcaklığa Dönüştürme Elde Edin |
| Fiziksel özellikler | |
| Boyut (mm) | 17×17×22 (9.1mm Lens ile) |
| Ağırlık | 13g (9,1 mm Lens ile) |
| Çevresel Uyumluluk | |
| Çalışma sıcaklığı | -40°C~+70°C |
| Depolama sıcaklığı | -45°C~+85°C |
| Nem | %5~%95, Yoğuşmasız |
| Titreşim | 5.35gr, 3 Eksen |
| Şok | Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen 6 Yön |
| Sertifikalar | ROHS2.0/ERİŞİM |
| Optik | |
| Opsiyonel Objektif | Sabit Odak Atermal: 9,1 mm |
Endüstriyel Uygulamalar
iTL612R Pro termal görüntüleme modülü, İHA yüklerine ve giyilebilir cihazlara entegre edilebilir;Kestirimci Bakım, Fotovoltaik Muayene, Çevre Koruma, Bilimsel Araştırma, Hava Fotoğrafçılığı, Polis Soruşturması, Yardım ve Kurtarma, Orman Yangını Önleme, Şehir Güvenliği vb..
Küresel Sensör Teknolojisi
SSS
1. Soğutmasız odak düzlemi dizisi mikrobolometresi nasıl çalışır?
Kızılötesi radyan termal etki prensibini kullanarak, soğutulmamış kızılötesi dedektör, kızılötesi absorpsiyon malzemesi ile kızılötesi radyasyon enerjisini ısı enerjisine dönüştürür, böylece hassas malzemenin sıcaklığı artar.Ardından, hassas malzemenin belirli bir fiziksel parametresi buna göre değişir ve nesnenin algılanmasını gerçekleştirmek için tasarlanmış belirli bir dönüştürme mekanizması aracılığıyla elektrik sinyaline veya görünür ışık sinyaline dönüşür.
2. Soğutmasız kızılötesi dedektörün avantajı nedir?
Soğutmasız kızılötesi odak düzlemi dedektörü, Entegre Dewar Soğutucu Düzeneği (IDCA) cihazına ihtiyaç duymaz ve oda sıcaklığında çalışabilir.Hızlı başlatma, düşük güç tüketimi, küçük boyut, hafiflik, uzun ömür, düşük maliyet vb. avantajlara sahiptir.Soğutmasız kızılötesi odak düzlemi dedektörünün hassasiyeti soğutmalı kızılötesi dedektörlerinki kadar iyi olmasa da, yıllarca süren geliştirmeden sonra maliyet performansı, daha geniş bir uygulama beklentisi olan soğutmalı dedektörden açıkça daha iyi olmuştur.
