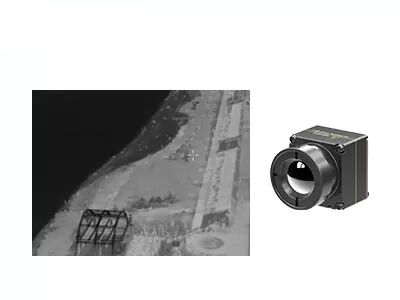

İHA Yükleri Soğutmasız Termal Kamera Modülü 640x512 Çözünürlük
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | iTL612R Pro |
| Min sipariş miktarı | 1 parça |
| Fiyat | negotiable |
| Ödeme koşulları | L/C,T/T |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Çözünürlük | 640x512 | Güç Tüketimi | 0.7w |
|---|---|---|---|
| Spektral aralık | 8~14μm | Piksel Aralığı | 12μm |
| Tipik NETD | ≤40mk | Kare oranı | 30Hz |
| Vurgulamak | 640x512 Çözünürlüklü Termal Kamera Modülü,İHA Yükleri Termal Kamera Modülü,Soğutmasız Termal Kamera 640x512 |
||
Ürün Açıklaması
Küçük Boyutlu Soğutulmamış Kızılötesi Kamera Çekirdek 640x512 UAV Faydalı Yükler için 12um
Ürün DescYırtma
Soğutulmuş soğutulmamış kızılötesi dedektör ve termal modüllerin önde gelen üreticisi olarak SensorMicro, küçük boyutlu ve hafif bir kızılötesi termal görüntüleme çekirdeği iTL612R Pro geliştirir.Kızılötesi kamera çekirdeğinin kompakt versiyonu iTL612R.
Tamamen SWaP-C (ölçek-ağırlık-ve-güç maliyeti) için yönlendirilen iTL612R Pro kızılötesi kamera çekirdeğinin boyutu ve ağırlığı zaten endüstride ön planda.Kendi dronlarını entegre ederken boyut ve ağırlık konusunda kısıtlı gereksinimleri olan müşteriler için en iyi seçimdir.
640×512/12μm kendiliğinden geliştirilen levye seviyesinde kızılötesi dedektörü, lens koruma derecesi IP67, görüntüleme ve sıcaklık ölçüm sürümü ve çeşitli SDK çözümleri,iTL612R Pro termal modülü, daha küçük boyut ve daha hafif ağırlıkla alan kısıtlamalarına yanıt verir, daha düşük güç tüketimi ile daha uzun pil ömrü elde eder, tüketici elektroniği alanında entegrasyon sorunlarını aşar ve kompakt ve taşınabilir ürünler için daha fazla çözüm sunar.
Özellikle öngörüsel bakım, fotovoltaik denetim, çevre koruma, bilimsel araştırma, hava fotoğrafçılığı, polis soruşturması,Afet Yardım ve Kurtarma, Orman Yangını Önleme, Kentsel Güvenlik vb.
Ana Özellikleri
Kompakt ve hafif tasarım
• Boyut: 17mm×17mm×22mm (9.1mm lensle)
• Ağırlık: 13g (9.1mm lensle)
• Güç tüketimi 0.7W kadar düşük
Açık görüntü ve doğru radyometri
• Yeni bir görüntü işleme algoritması: NUC / 3DNR / DNS / DRC / EE
• Windows/Linux/ARM SDK desteği
• Bölgesel, nokta ve izoterm sıcaklık ölçümünü destekler
Kolay Entegre Etmek İçin Çeşitli Arayüzler
• DVP/LVDS/USB2.0 arayüzleri, RAW/YUV görüntü veri çıkışı, seri port kontrolü
Ürün Özellikleri
| Model | iTL612R Pro |
| IR Detektör Performansı | |
| Hassas Malzeme | Vanadyum oksit |
| Karar | 640×512 |
| Piksel Boyutu | 12 μm |
| Spektral Aralık | 8~14μm |
| Tipik NETD | ≤40mk |
| Görüntü İşleme | |
| Çerçeve Hızı | 30Hz |
| Başlama Zamanı | 5s |
| Dijital Video | RAW/YUV/BT656 |
| Resim Algoritması | Uyumsuzluk Düzeltmesi (NUC) 3D Gürültü Azaltımı (3DNR) Gürültü giderme (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Geliştirme (EE) |
| Resim Görüntüsü | Siyah Sıcak / Beyaz Sıcak / Sahte Renk |
| Bilgisayar Yazılımı | |
| ICC Yazılımı | Kontrol Modülü ve Video Ekranı |
| Elektriksel özellikler | |
| Standart Dış Arayüz | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, Erkek) |
| USB Genişletme Kartı | Tip-C |
| İletişim Arayüzü | RS232-TTL/USB2.0 |
| Dijital Video Arayüzü | CMOS8/USB2.0 |
| Güçlendirme Voltajı | 4.0-5.0V V VDC |
| Tipik Güç Tüketimi | 0.7W |
| Sıcaklık Ölçümü | |
| Çalışma sıcaklık aralığı | -10°C~+50°C |
| Sıcaklık ölçüm aralığı | -20°C~+150°C, 0°C~550°C; Özelliklendirme ve Genişleme Destek |
| Sıcaklık ölçüm doğruluğu | ±2°C veya ±2%'den büyük (@23°C±3°C) |
| Bölgesel sıcaklık ölçümü | Çıktı bölgesel sıcaklığının maksimum, asgari ve ortalama değeri |
| SDK | Windows/Linux/ARM desteği; Video Akışı Analizi ve Gri'den Sıcaklığa Dönüştürme |
| Fiziksel Özellikler | |
| Boyut (mm) | 17×17×22 (9.1mm Lens ile) |
| Ağırlık | 13g (9.1mm lensle) |
| Çevreye Uyumluluk | |
| Çalışma sıcaklığı | -40°C~+70°C |
| Depolama sıcaklığı | -45°C~+85°C |
| Nemlilik | 5% ~ 95%, yoğunlaşmayan |
| Titreme | 5.35 gram, 3 Eksen |
| Şok | Yarım sinüs dalgası, 40g/11ms, 3 Eksen 6 Yönü |
| Sertifikalar | RoHS2.0/REACH |
| Optik | |
| İsteğe bağlı lens | Sabit odağacı Athermal: 9.1mm |
Endüstriyel Uygulamalar
iTL612R Pro termal görüntüleme modülü, UAV yüklerine ve giyilebilir cihazlara entegre edilebilir.Tahmin edici bakım, fotovoltaik denetim, çevre koruma, bilimsel araştırma, hava fotoğrafçılığı, polis soruşturması, yardım ve kurtarma, orman yangınlarının önlenmesi, kentsel güvenlik vb..
Özel Hizmet
Ürün özelleştirme: Endüstri özel gereksinimlerini karşılamak için yapılandırmaları ayarlayın ve algoritmaları uyarlayın
Yerel Teknik Destek ve Eğitim: Temel müşterilere uygulamalı sistem kurulumunu ve operasyonel eğitimi sağlamak
Yeni Ürünler ve Piyasalar için Ortak İnovasyon: Yenilikçi kızılötesi uygulama çözümleri geliştirmek için müşterilerle işbirliği yapmak
Sık Sorulan Sorular
1Soğutulmamış odak düzlemi dizileri mikrobolometre nasıl çalışır?
Kızılötesi ışınlı termal etkisi ilkesini kullanarak, soğutulmamış kızılötesi dedektör kızılötesi radyasyon enerjisini kızılötesi emici malzeme ile ısı enerjisine dönüştürür.Böylece hassas malzemenin sıcaklığı artar.O zaman, a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
2Soğutulmamış kızılötesi dedektörün avantajı nedir?
Soğutulmamış kızılötesi odak düzlemi dedektörü, entegre Dewar Soğutucu Montajı (IDCA) cihazına ihtiyaç duymaz ve oda sıcaklığında çalışabilir.küçük boyut, hafif ağırlık, uzun ömür, düşük maliyet vb. soğutulmamış kızılötesi odak düzlemi dedektörünün hassasiyeti soğutulmuş kızılötesi dedektörlerinki kadar iyi olmasa da, yıllarca geliştirildikten sonra,maliyet performansı soğutulmuş dedektörden daha iyi olduğu açık., daha geniş bir uygulama olasılığına sahiptir.
3Kızılötesi odak düzlemi dizi sınıflandırması
Soğutma yöntemine göre, kızılötesi odak düzlemi dizisi soğutulmuş ve soğutulmamış ısı görüntüleme dedektörlerine ayrılabilir.Soğutucu FPA kızılötesi dedektörü çoğunlukla Dewar şişe / hızlı başlangıç boğma buzdolabı ve Dewar şişe / Sterling döngüsü buzdolabı şu andaSoğutulmamış FPA termal IR dedektörü oda sıcaklığında çalışırken, soğutulmamış termal görüntüleme sisteminin çekirdeğidir.En yaygın ısıya duyarlı malzemeler arasında vanadyum oksit (Vox) ve amorf silikon (a-Si) bulunurVanadyum oksit malzemesi, mevcut piyasada ana akım seçimdir; yüksek sıcaklık direnci katsayısı ve yüksek termal duyarlılığa sahiptir.
