xÇözünürlük | 640x512 | Güç tüketimi | 0.7w |
---|---|---|---|
Spektral aralık | 8~14μm | Piksel aralığı | 12um |
Tipik NETD | ≤40mk | Kare hızı | 30Hz |
Vurgulamak | Soğutmasız Kızılötesi Kamera Çekirdeği 40mk,Kızılötesi Kamera Çekirdeği 0.7W,UAV Yükleri Soğutmasız Termal Kamera |

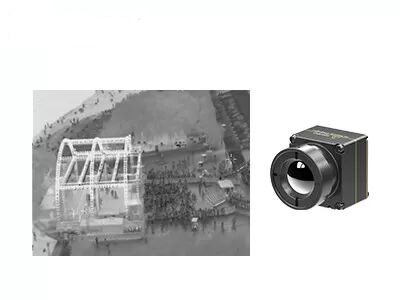

İHA Yükleri için Küçük Boy Soğutmasız Kızılötesi Kamera Çekirdeği 640x512 12um
Soğutmalı soğutmasız kızılötesi dedektörlerin ve termal modüllerin lider üreticisi olarak Global Technology, kızılötesi kamera çekirdeği iTL612R'nin kompakt versiyonu olan küçük boyutlu ve hafif bir kızılötesi termal görüntüleme çekirdeği iTL612R Pro geliştirir.
Tamamen SWaP-C'ye yönelik (boyut-ağırlık-ve-güç-maliyet), iTL612R Pro kızılötesi kamera çekirdeğinin boyutu ve ağırlığı şimdiden sektörde ön sıralarda yer aldı.Kendi dronlarını entegre ederken boyut ve ağırlıkla ilgili kısıtlama gereksinimleri olan müşteriler için en iyi seçimdir.
640×512/12μm kendi geliştirdiği gofret seviyesi kızılötesi dedektör, lens koruma sınıfı IP67, görüntüleme ve sıcaklık ölçüm versiyonu ve çeşitli SDK çözümleri sağlayan iTL612R Pro termal modülü, daha küçük boyut ve daha hafif ağırlıkla alan kısıtlamalarına yanıt verir, daha uzun pil ömrü sağlar daha düşük güç tüketimi ile yaşam, tüketici elektroniği alanındaki entegrasyon sorunlarının üstesinden gelmekte, kompakt ve taşınabilir ürünler için daha fazla çözüm sunmaktadır.
Kestirimci Bakım, Fotovoltaik Muayene, Çevre Koruma, Bilimsel Araştırma, Hava Fotoğrafçılığı, Polis Soruşturması, Afet Yardımı ve Kurtarma, Orman Yangını Önleme, Kentsel Güvenlik vb. alanlar için özel olarak geliştirilmiştir.
Kompakt ve Hafif Tasarım
• Boyut: 17 mm×17 mm×22 mm (9,1 mm lensle)
• Ağırlık: 13 gr (9,1 mm lensle)
• 0,7 W kadar düşük güç tüketimi
Net Görüntü ve Doğru Radyometri
• Yepyeni görüntü işleme algoritması: NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDK'yı destekleyin
• Bölgesel, nokta ve izoterm sıcaklık ölçümünü destekler
Kolay Entegrasyon için Çeşitli Arayüzler
• DVP/LVDS/USB2.0 arayüzleri, RAW/YUV görüntü veri çıkışı, seri port kontrolü
modeli | iTL612R Pro |
Kızılötesi Dedektör Performansı | |
Hassas Malzeme | vanadyum oksit |
Çözünürlük | 640×512 |
Piksel Boyutu | 12um |
Spektral aralık | 8~14μm |
Tipik NETD | ≤40mk |
Görüntü işleme | |
Kare hızı | 30Hz |
Başlama zamanı | 5s |
Dijital video | HAM/YUV/BT656 |
Görüntü Algoritması | Düzgün Olmayan Düzeltme (NUC) 3D Gürültü Azaltma (3DNR) Gürültü giderme (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Geliştirme (EE) |
Görüntü Ekranı | Siyah Sıcak/Beyaz Sıcak/Sözde Renk |
Bilgisayar Yazılımı | |
ICC Yazılımı | Modül Kontrolü ve Video Görüntüsü |
Elektriksel Özellikler | |
Standart Harici Arayüz | 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, Erkek) |
USB Genişletme Kartı | C Tipi |
İletişim arayüzü | RS232-TTL/USB2.0 |
Dijital Video Arayüzü | CMOS8/USB2.0 |
Besleme gerilimi | 4.0-5.0V VDC |
Tipik Güç Tüketimi | 0,7 W |
Sıcaklık ölçümü | |
Çalışma Sıcaklığı Aralığı | -10°C~+50°C |
Sıcaklık Ölçüm Aralığı | -20°C~+150°C, 0°C~550°C;Özelleştirme ve Genişletme Desteği |
Sıcaklık Ölçüm Doğruluğu | ±2°C veya ±2%'den büyük (@23℃±3℃) |
Bölgesel Sıcaklık Ölçümü | Çıkış Bölgesel Sıcaklığının Maksimum, Minimum ve Ortalama Değerini Destekleyin |
SDK | Windows/Linux/ARM'yi destekleyin;Video Akışı Analizi ve Griden Sıcaklığa Dönüştürme Elde Edin |
Fiziksel özellikler | |
Boyut (mm) | 17×17×22 (9.1mm Lens ile) |
Ağırlık | 13g (9,1 mm Lens ile) |
Çevresel Uyumluluk | |
Çalışma sıcaklığı | -40°C~+70°C |
Depolama sıcaklığı | -45°C~+85°C |
Nem | %5~%95, Yoğuşmasız |
Titreşim | 5.35gr, 3 Eksen |
Şok | Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen 6 Yön |
Sertifikalar | ROHS2.0/ERİŞİM |
Optik | |
Opsiyonel Objektif | Sabit Odak Atermal: 9,1 mm |
iTL612R Pro termal görüntüleme modülü, İHA yüklerine ve giyilebilir cihazlara entegre edilebilir;Kestirimci Bakım, Fotovoltaik Muayene, Çevre Koruma, Bilimsel Araştırma, Hava Fotoğrafçılığı, Polis Soruşturması, Yardım ve Kurtarma, Orman Yangını Önleme, Şehir Güvenliği vb..
1. Termal hassasiyet nedir?
NETD (Gürültü Eşdeğer Sıcaklık Farkı) olarak da adlandırılan Termal Hassasiyet, orta dalga (MWIR) ve uzun dalga (LWIR) termal görüntüleme kameralarını değerlendirmek için önemli bir parametredir.Termal kamera tarafından ölçülen netlikle doğrudan ilgilidir.Sıcaklık farkının sinyal-gürültü oranını temsil eden ve miliKelvin (mK) cinsinden ölçülen sayısal bir değerdir.Termal hassasiyet değeri ne kadar küçük olursa, hassasiyet o kadar yüksek ve görüntü o kadar net olur.
2. Termal görüntülemenin uygulamaları nelerdir?
Sıcaklık ölçümü ve tüm hava koşullarında görüntüleme, kızılötesi termal görüntüleme teknolojisinin iki temel işlevidir.Bu iki teknolojiye dayalı olarak geliştirilen ürünler, güvenlik ve izleme, İHA yükleri, endüstriyel denetim, yangınla mücadele, kestirimci bakım, ADAS, salgın önleme, AIoT vb. alanlarda yaygın olarak kullanılmaktadır.
3. Kızılötesi Odak Düzlemi Dizilerinin Sınıflandırılması
Soğutma yöntemine göre, kızılötesi odak düzlemi dizisi soğutmalı ve soğutmasız termal görüntüleme detektörlerine bölünebilir.Soğutulmuş FPA kızılötesi dedektör, şu anda esas olarak Dewar şişesi/hızlı başlatma kısma buzdolabını ve Dewar şişesi/Stirling döngüsü buzdolabını benimser.Soğutmasız FPA termal IR dedektörü oda sıcaklığında çalışırken.Soğutmasız termal görüntüleme sisteminin çekirdeğidir.En yaygın ısıya duyarlı malzemeler arasında vanadyum oksit (Vox) ve amorf silikon (a-Si) bulunur.Vanadyum oksit malzemesi, mevcut pazarda ana tercihtir;yüksek sıcaklık direnci katsayısına ve yüksek termal hassasiyete sahiptir.
