Güvenlik İzleme MWIR Soğutmalı Kızılötesi Dedektör 640x512 15μM
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xUygulama | Güvenlik İzleme | teknoloji | Kızılötesi Termal Görüntüleme |
---|---|---|---|
Spektral Aralık8~14μm | 3,7~4,8μm MW | Çözünürlük | 640x512/12μm |
Çalışma Sıcaklığı | -45°C~+71°C | NETD | ≤17mK (F2); ≤17mK (F2); ≤18mK (F4) ≤18mK (F4) |
Vurgulamak | MWIR Soğutmalı Kızılötesi Dedektör 15uM,Güvenlik İzleme Soğutmalı Kızılötesi Dedektör,MWIR Soğutmalı Dedektör 640x512 |

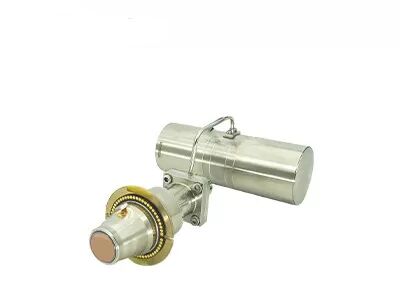

Güvenlik İzleme MWIR Soğutmalı Kızılötesi Dedektör 640x512 15μM
C615M MWIR, Global Sensor Technology (GST) tarafından geliştirilen HgCdTe/MCT soğutmalı kızılötesi dedektörlerden biridir.Uzun menzilli gözetim sistemi, el tipi termal kameralar, gaz kaçağı algılama kameraları vb. gibi neredeyse tüm olası uygulamalar için en popüler 640x512/15μm spesifikasyonuna sahiptir.
C615M RS058, RS058 entegre stirling soğutucu ile yapılandırıldığında, Akrep benzeri çoğu ana akım ürünle değiştirilebilir.Dewar tasarımı, soğutucu boyutu ve mekanik/elektrik arabirimi hemen hemen aynıdır, bu nedenle kamera entegratörlerinin yalnızca eski arızalı muadillerini çıkarması ve daha fazla dahili yapılandırma için değiştirilebilir C615M RS058'imizi kolayca bağlaması gerekir.
Keskin ve Net Görüntüleme
• İyi bir tekdüzelik, etkili piksel oranı>%99,5
• Yüksek hassasiyet, 17 mK kadar düşük tipik NETD
Garantili Sürekli Tedarik
• Değiştirilebilir standart arayüz
• Seri üretim, iyi tutarlılık
Özel Uygulamalar için Tasarlandı
• Dalga boyu özelleştirilebilir
• F numarası özelleştirilebilir
• Montaj yüzeyi özelleştirilebilir
• Birden fazla kriyo soğutucu mevcuttur
Modeli | C615M MW |
Malzeme | MCT |
Çözünürlük | 640x512 |
Piksel aralığı | 15um |
Spektral aralık | 3.7μm~4.8μm MW |
Çalışma modu | Anlık Görüntü, ITR/IWR Entegrasyon Modu;Windows Modu;çiçek açmaz |
Şarj Kapasitesi | 9.1Me-/6.5Me-(ITR) 7.8Me-/5.2Me-(IWR) |
Dinamik Aralık | ≥75dB |
Çıkış Sayısı | 4;Çıkış başına 10Mpiksel/sn'ye kadar |
NETD | F2: ≤17mK F4: ≤18mK |
Etkili Piksel Hızı | ≥99,5% |
Yanıt Tekdüzeliği | ≤8% |
Kriyo Soğutucu Tipi | RS058/RS046 |
Sabit Güç Tüketimi | ≤6W@RS058 ≤5W@RS046 |
Maksimum Güç Tüketimi | ≤12W @ RS058 ≤11W @ RS046 |
Güç kaynağı | RS058: 24V DC RS046: 32V DC |
Soğutma Süresi | ≤6dak @ RS058 ≤5min30s @ RS046 |
Ağırlık | ≤600g @ RS058 ≤350g @ RS046 |
Boyut (mm) | RS046: 122x46.3x82 RS058: 147x58,5x71 |
Çalışma sıcaklığı | -45°C ~ +71°C |
C615M MWIR kriyojenik soğutmalı kızılötesi dedektör, Uzaktan İzleme Sistemi, Uçuş Görüş Geliştirme Sistemi, Çoklu sensör Yükü vb. birçok alanda yaygın olarak kullanılmaktadır.
1. Kızılötesi radyasyon nedir?
Kızılötesi termal görüntüleme hakkında konuşurken, düşünülmesi gereken ilk şey kızılötesi radyasyondur (IR).Kızılötesi radyasyon enerjisinin dalga boyu yaklaşık 700 nm'de başlar ve yaklaşık 1 mm'ye kadar uzanır.Tüm nesneler, bizim için görünmeyen kızılötesi radyasyon şeklinde belirli bir miktarda ısı yayar, çünkü tüm elektromanyetik spektrumda çıplak göz yalnızca "görünür ışığı" görebilir.
2. Kızılötesi termal kamera nasıl çalışır?
Kızılötesi ekipmanın temel bileşeni, çevredeki nesnelerin küçük sıcaklık farklarını hassas bir şekilde algılayabilen kızılötesi termal dedektördür.Ardından nesneden bu radyasyon bilgisini toplar ve sıcaklık farkı bilgisine dayalı olarak görüntüleme için sıcaklık bilgisini verir.Nesne ne kadar sıcaksa, o kadar fazla kızılötesi radyasyon üretir.Yoğunluk çok yüksekse, onu ısı gibi hissedebilirsiniz.
