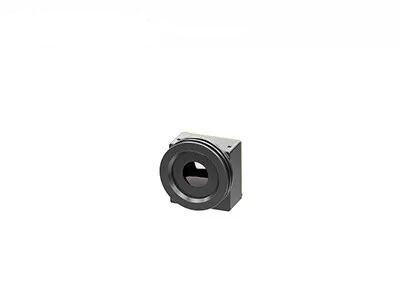

Soğutmasız LWIR 256x192 / 12μM Termal Güvenlik Kamera Modülü
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | iLC212 |
| Min sipariş miktarı | 1 parça |
| Fiyat | negotiable |
| Ödeme koşulları | L/C,T/T |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Çözünürlük | 256x192 | Ağırlık | 8,9 gr±0,5 gr (3,2 mm lens dahil) |
|---|---|---|---|
| Spektral aralık | 8~14μm | Piksel Aralığı | 12μm |
| NETD | ≤65mK | Kare oranı | 25Hz/30Hz |
| Vurgulamak | 12UM Termal Güvenlik Kamera Modülü,256x192 Termal Güvenlik Kamera Modülü,Soğutmasız Lwir Kamera Modülü |
||
Ürün Açıklaması
iLC212 Isı Görüntüleme Modülü
Soğutulmamış LWIR 256x192 / 12μm Termal Güvenlik Kamera Modülü
Ürün Tanımı
iLC212, soğutulmamış ısı modülü olarak da bilinen soğutulmamış IR görüntüleme modülü, radyometrik özelliklere sahiptir ve kontak dışı kızılötesi sıcaklık ölçüm fonksiyonuna sahiptir.8 ile 14μm arasında değişen uzun dalga kızılötesi (LWIR) spektrumunu yakalayan olağanüstü küçük bir 256x192 / 12μm wafer seviye paketi (WLP) kızılötesi dedektörü içerir.
Tamamen optimize edilmiş SWaP-C sayesinde, iLC212 termal kamera modülü düşük çözünürlüğe, küçük boyutlara, düşük güç tüketimine ve çok düşük fiyatlara sahiptir.geniş açılı ve yakın menzilli sıcaklık ölçümü ve izleme için çok uygundur..
Ana Özellikleri
- Tamamen optimize edilmiş SWaP-C uygulamaları
- Çeşitli kızılötesi ürünler için uygundur
- Çok çeşitli ısı görüntüleme uygulamaları
- Düşük güç tüketimi
Ürün Özellikleri
| Model | iLC212 |
| IR Detektör Performansı | |
| Malzeme | Soğutulmamış vanadyum oksit |
| Karar | 256×192 |
| Piksel Boyutu | 12 μm |
| Spektral Yanıt | 8μm ~ 14μm |
| NETD | ≤ 65mK@F1.0@25°C@50Hz |
| Görüntü İşleme | |
| Dijital Video | RAW/YUV/BT656; USB2.0 Video İletişimini Destekle; Sıcaklık Ölçümü Destek Parametresi Hattı |
| Dijital kare hızı | 25Hz/30Hz |
| Resim Görüntüsü | Siyah-sıcak/beyaz-sıcak/Saçma renk |
| Resim Algoritması | Eşsizlik Düzeltmesi (NUC) 3 boyutlu görüntü gürültüsü azaltma (3DNR) 2D Gürültü Azaltımı (DNS) Dinamik Aralık Sıkıştırma (DRC) EE Geliştirme |
| Başlama Zamanı | ≤3s |
| Sıcaklık Ölçümü | |
| Çalışma sıcaklık aralığı | -10°C~+50°C |
| Sıcaklık ölçüm aralığı | -20°C~+150°C, Temperatur Ölçüm Aralığı Genişletme ve Özelleştirme |
| Sıcaklık ölçüm doğruluğu | ±3°C/±3% (daha büyük değeri alın) @23°C±5°C; sıcaklık ölçüm mesafesi 1,5m'dir |
| Bölgesel sıcaklık ölçümü | Herhangi bir alan sıcaklığı ölçümünü destekle, çıkış alanı maksimum değeri, minimum değeri ve ortalama değeri |
| SDK | Windows / Linux Sürümü, Video Akışı Analizi ve Gri'ye Sıcaklık Dönüşümü |
| Elektriksel arayüz | |
| Dış arayüz | 30pin_HRS Bağlantısı Güç Girdi Dijital Video RS232-TTL/USB2.0 GPIO vb. |
| İletişim | RS232-TTL/USB2.0 |
| Genişleme bileşeni | VPC Kurulu |
| Bilgisayar Yazılımı | |
| ICC Yazılımı | Kontrol Modülü ve Video Ekranı |
| Güç Sistemi | |
| Güç kaynağı | DC 3.3V±0.1V |
| Güç Kaybedilmesi | Sabit durum: 0.70W/3.3V @23±3°C |
| Maddi Mülkiyet | |
| Bağlantılar | Dış Bağlantı Modeli: DF40C-30DP-0.4V (51), (HRS-Erkek) Çiftleşme bağlantısı modeli: DF40C (2.0)-30DS-0.4V (51), (HRS-Kadın) |
| Boyut | 21 mm×21 mm×12,8 mm (3,2 mm lens dahil) |
| Ağırlık | 8.9g±0.5g (3,2 mm lens dahil) |
| Çevreye Uyumluluk | |
| Çalışma sıcaklığı | -40°C+70°C |
| Depolama sıcaklığı | -45°C+85°C |
| Nemlilik | 5% ~ 95%, yoğunlaşmayan |
| Çarpışma ve titreşim direnci | Çarpışma: Yarım sinüs dalgası, 40g/11ms, 3 eksen, 6 yön Titreme: 5.35grms, 3 eksen |
| Sertifikasyon | RoHS2.0/REACH |
| Lens | |
| İsteğe bağlı lens | 3.2mm/F1.1, HFOV: 55.6±2.8°; Kaplama: AR |
Endüstriyel Uygulamalar
iLC212 termal görüntüleme modülü güvenlik ve izleme alanında uygulanır, Gizli Kamera, Dijital Kamera, Kubbe Kamera, Kutu Kamera vb.
Bizim Avantajlarımız
Sık Sorulan Sorular
1Kızılötesi radyasyon nedir?
Kızılötesi termal görüntüleme hakkında konuştuğumuzda, düşünmemiz gereken ilk şey kızılötesi radyasyondur (IR). Kızılötesi radyasyon enerjisinin dalga boyu yaklaşık 700nm'de başlar ve yaklaşık 1mm'ye kadar uzanır.Tüm nesneler kızılötesi radyasyon şeklinde belli miktarda ısı yayarlar.Çünkü tüm elektromanyetik spektrumda çıplak göz sadece "görülebilir ışık" görebilir.
2Kızılötesi termal görüntüleyici nasıl çalışır?
Kızılötesi cihazın temel bileşeni, çevresindeki nesnelerin küçük sıcaklık farkını hassas bir şekilde algılayabilen kızılötesi ısı dedektörüdür.Bu radyasyon bilgisini nesneye toplar ve görüntüleme için sıcaklık bilgisini çıkarır.Bu, sıcaklık farkı bilgilerine dayanır. nesne ne kadar sıcaksa, o kadar fazla kızılötesi radyasyon üretir. yoğunluğu çok yüksekse, onu sıcaklık gibi hissedebilirsiniz.
