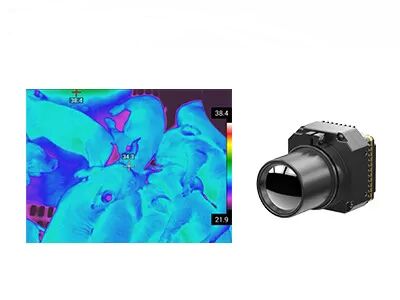

640x512/12µm Yangın Söndürme Kurtarma ve Endüstriyel Termografi için Kızılötesi Termal Kamera Modülü
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | COIN612RG2 |
| Min sipariş miktarı | 1 PARÇA |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Sıcaklık Aralığı | -20°C~+550°C (Özelleştirilebilir) | Sıcaklık Doğruluğu | ±2℃ veya ±2% |
|---|---|---|---|
| Çözünürlük | 640x512/12μm | NETD | ≤25mK/F1.0/25°C |
| Spektral Aralık | 8~14μm LW | Boyut | 25,4×25,4×15,7 mm |
| Vurgulamak | Yangın söndürme kamera modülü çekirdeği,Kurtarma Kamera Modülü Core 17um,Sabit Termal Kamera Modülü çekirdeği |
||
Ürün Açıklaması
Yangınla Mücadele Kurtarma için Kızılötesi Termal Kamera Modülü Çekirdeği 640x512 / 12μm
Ürüne Genel Bakış
Geliştiriciler ve sistem entegratörleri için özel olarak tasarlanan COIN612RG2 kızılötesi sıcaklık ölçüm kamera çekirdeği, hızlı ikincil geliştirmeyi desteklemek için mükemmel uyumluluk ve genişletilebilirlik özelliklerine sahiptir. Standart seri iletişim protokolleriyle uyumludur ve çeşitli evrensel çıkış arayüzleriyle donatılmıştır.
Eksiksiz bir dizi isteğe bağlı optik lensle eşleştirilen bu cihaz, farklı algılama mesafelerine ve sahne gereksinimlerine uyum sağlar. Yerleşik olgun sıcaklık ölçüm algoritmaları ve sinyal işleme teknolojisi, kullanıcılar için karmaşık algoritma geliştirmeyi ortadan kaldırır. Kompakt yapısı ve düşük güç tüketimi ile endüstriyel termal görüntüleme sistemleri için donanım erişiminden sıcaklık ölçüm fonksiyonunun gerçekleştirilmesine kadar tek noktadan hızlı entegrasyonu gerçekleştirir.
Ana Özellikler
- Kapsamlı İşlevsellik, Uygun Maliyetli Tasarım
- NETD≤25mK ile ApexCore levha düzeyinde kızılötesi dedektör kullanılarak geliştirildi
- Gelişmiş görüntü kalitesi için yaygın olarak kullanılan FPA'yı gelişmiş görüntü işleme algoritmalarıyla birleştirir
- Özelleştirilebilir genişletmelerle -20°C ila 150°C ve 100°C ila 550°C aralıklarını destekleyen ±2°C veya ±%2'ye kadar sıcaklık ölçüm doğruluğu
- Kompakt ve Hafif, Düşük Güçle Yüksek Verimlilik
- Boyutlar: 25,4*25,4*15,7 mm
- Ağırlık: 15±1g, Güç tüketimi: ≤0,65W
- Çoklu Konfigürasyonlar, Hızlı Entegrasyon
- Çeşitli uygulama gereksinimlerini karşılamak için isteğe bağlı optik lensler
- USB2.0/DVP/LVDS/BT.656 görüntü çıkış arayüzlerini destekler
- Seri port kontrolü ile RAW/YUV/TMP görüntü veri çıkışı
Ürün Özellikleri
| Modeli | COIN612RG2 |
|---|---|
| IR Dedektör Göstergeleri | |
| Hassas Malzeme | VOx |
| Çözünürlük | 640*512 |
| Piksel Boyutu | 12μm |
| Spektral Tepki | 8μm ~ 14μm |
| Tipik NETD | ≤25mK/F1.0/25°C |
| Görüntü İşleme | |
| Dijital Kare Hızı | 25/30 Hz |
| Başlangıç Süresi | 6'lı |
| Analog Video | PAL/NTSC |
| Dijital Video | RAW/YUV422/TMP |
| Görüntü Algoritması | Tekdüzelik Düzeltmesi (NUC) 3D Gürültü Azaltma (3DNR) 2D Gürültü Bastırma (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Geliştirme (EE) |
| Görüntü Ekranı | 10 Tür (Sıcak Beyaz/Lav/Demir Kırmızısı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Renkli/Siyah Sıcak) |
| PC Yazılımı | |
| ICC Yazılımı | Modül Kontrolü ve Video Ekranı |
| Elektrik | |
| Standart Harici Arayüz | 50pin: DF40C-50DP-0.4V(51), (HRS,Erkek) |
| USB Genişletme Kartı | USB3.0/USB2.0/VPC/USB2.0&VPC |
| İletişim Arayüzü | TTL-232/USB2.0 |
| Dijital Video Arayüzü | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Besleme Gerilimi | 4.5~5.5V |
| Tipik Güç Tüketimi | 0,65W |
| Sıcaklık Ölçümü | |
| Çalışma Sıcaklığı | -10°C~+50°C |
| Sıcaklık Ölçüm Aralığı | -20°C~150°C, 100°C~550°C; Özelleştirme ve Genişletmeyi Destekleyin |
| Sıcaklık Ölçümü Doğruluğu | ±2°C veya ±%2 (hangisi büyükse) |
| Kısmi Sıcaklık Ölçümü | Sıcaklık ölçüm alanlarının maksimum, minimum ve ortalama değerlerini destekler |
| SDK'sı | Android/Windows/Linux; Video Akışı Analizi ve Griden Sıcaklığa Dönüşüm Gerçekleştirin |
| Mekanik | |
| Çıplak Çekirdek Boyutu (mm) | 25,4*25,4*15,7 mm |
| Çıplak Çekirdek Ağırlığı(g) | 15±1g |
| Çevresel Uyumluluk | |
| Çalışma Sıcaklığı | -40°C~+70°C |
| Depolama Sıcaklığı | -45°~+85° |
| Nem | %5~%95, yoğunlaşmayan |
| Titreşim | 5,35grms, Rastgele Titreşim, 3 eksenli |
| Darbe | Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü 3 Eksen, 6 Yön |
| Sertifikasyon | ROHS2.0/REACH |
| Optik Lens | |
| Optik Lens | Sabit Odaklı Atermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 m/35 mm |
| Koruma Seviyesi | IP67(Ön Lens) |
Endüstriyel Uygulamalar
COIN612RG2 termal görüntüleme modülü Endüstriyel Görüş, Yangınla Mücadele ve Kurtarma, Güvenlik Gözetim, Dış Mekan Gözlem, Makine Görme, Tüketici Elektroniği vb. alanlarda yaygın olarak kullanılmaktadır.
Kızılötesi Algılamada Güvenilir Ortağınız
- Derin Teknik Uzmanlık
Kızılötesi sensör teknolojisinin araştırılması, geliştirilmesi ve uygulanmasında uzun yıllara dayanan deneyimimizle çip tasarımı, levha üretimi, paketleme ve testin yanı sıra sistem entegrasyonu konularında güçlü yetenekler geliştirdik. - İnovasyona ve Pratik Uygulamaya Odaklandık
NETD, SWaP ve çalışma sıcaklığındaki sınırları sürekli zorlayarak termal görüntülemede teknolojik atılımlara öncülük etmeye kararlıyız. - Çeşitlendirilmiş Ürün Portföyü
Bağımsız Ar-Ge ve çok sayıda teknik yolla desteklenen, hem soğutmalı hem de soğutmasız kapsamlı bir kızılötesi algılama bileşenleri yelpazesi sunuyoruz. - Titiz Güvenilirlik Doğrulaması
Sağlam bir kalite yönetim sistemiyle desteklenen ürünlerimiz, uzun vadeli istikrar ve güvenilirliği sağlamak için üretim boyunca çok sayıda test prosedüründen geçer. - Profesyonel Teknik Destek
Mühendislik ekibimiz, sistem entegrasyonunu hızlandırmak, verimliliği artırmak ve pazara çıkış süresini kısaltmak için müşterilerin Ar-Ge ve ürün ekipleriyle yakın işbirliği içinde çalışır.
Sıkça Sorulan Sorular
Termal görüntüleme teknolojisinin avantajları nelerdir?
Termal görüntüleme teknolojisi bir tür pasif, temassız algılama ve tanıma teknolojisidir. İki ana işlevi vardır: Termografi (temassız sıcaklık ölçümü ve arıza tespiti) ve Gece Görüşü (zifiri karanlıkta hedefi kolayca tespit edip tanımlamak).
Kızılötesi Kamera Nedir?
Kızılötesi termal görüntüleme sistemi, kızılötesi radyasyonu algılamak ve bunu daha sonra güçlendirilen ve görüntülenen bir görüntüye işlenen elektrik sinyallerine dönüştürmek için kızılötesi dedektörler kullanır.
Kızılötesi Nedir?
Mutlak sıfırın (-273,15 santigrat derece veya 0 Kelvin) üzerinde bir sıcaklığa sahip olan herhangi bir nesne radyasyon yayar. Kızılötesi radyasyon, görünür ışık, ultraviyole ışık, X-ışını, gama ışını, kozmik ışın ve radyo dalgalarıyla birlikte elektromanyetik spektrumun tamamını oluşturur. Kızılötesinin dalga boyu 0,78μm ila 1000μm arasındadır, dalga boyu kırmızı ışıktan daha uzun olan görünmez bir ışık türüdür.
