384x288 çözünürlüğü 17μm piksel pitch ve 25mm lensli LWIR soğutulmamış termal görüntüleme modülü
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | COIN417G3 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 384x288 | Güç Tüketimi | 0,65W |
|---|---|---|---|
| Spektral Aralık | 8~14μm | Piksel Aralığı | 17μm |
| NETD | ≤30mK/F1.0/25°C | Kare Hızı | 25/30/50 Hz |
| Vurgulamak | Termal Kamera Modülü 12um,640x512 LWIR Termal Kamera Modülü,Kompakt LWIR Kamera Çekirdeği |
||
Ürün Açıklaması

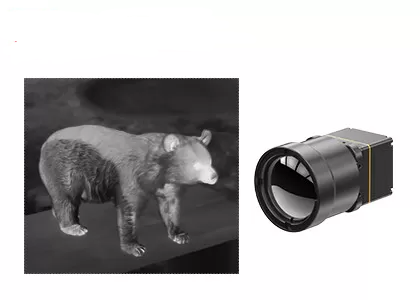

LWIR Soğutmasız 384x288 17µm Termal Görüntüleme Modülü 25mm Lensli
Ürün Genel Bakışı
384×288 17µm wafer seviyesi paketlenmiş kızılötesi dedektör ile donatılmış COIN417G3 termal kamera çekirdeği, NETD≤30mK ultra yüksek termal hassasiyet ve optimize edilmiş görüntüleme algoritmaları sunar. Çok formatlı görüntü çıkışı ve düşük güç tüketimi tasarımı ile bu kızılötesi kamera çekirdeği, esnek lens eşleştirmeyi ve kullanışlı ikincil entegrasyonu destekler. Gece güvenlik izleme, itfaiye kurtarma, endüstriyel makine görüşü ve araç ADAS çevre sistemleri için yaygın olarak benimsenmiştir.
Ana Özellikler
- Kapsamlı İşlevsellik, Uygun Maliyetli Tasarım - Görüntü kalitesini artırmak için entegre gelişmiş görüntü işleme algoritmaları ile yüksek maliyet-performanslı wafer seviyesi paketleme dedektörü kullanılarak geliştirilmiştir
- Üstün Performans, Üstün Görüntüleme - Tipik NETD≤30mK ile yüksek hassasiyet ve daha net, daha keskin termal görüntüler sunan yeni nesil görüntü algoritmaları
- Esnek Genişletme, Hızlı Entegrasyon - Çeşitli uygulama senaryolarına uygun çok sayıda optik lens seçeneği, USB2.0/DVP/LVDS/BT.656 görüntü çıkış arayüzleri ve seri port kontrolü ile RAW/YUV görüntü verisi çıkışı desteği
Ürün Özellikleri
| Model | COIN417G3 |
|---|---|
| IR Dedektör Göstergeleri | |
| Hassas Malzeme | VOx |
| Çözünürlük | 384×288 |
| Piksel Boyutu | 17µm |
| Spektral Tepki | 8µm ~ 14µm |
| Tipik NETD | ≤30mK/F1.0/25℃ |
| Görüntü İşleme | |
| Dijital Kare Hızı | 25/30/50Hz |
| Başlangıç Süresi | 6s |
| Analog Video | PAL/NTSC |
| Dijital Video | RAW/YUV422 |
| Görüntü Algoritması | Düzensizlik Düzeltme (NUC) 3D Gürültü Azaltma (3DNR) 2D Gürültü Bastırma (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Geliştirme (EE) |
| Görüntü Ekranı | 10 Tip (Beyaz Sıcak/Lav/Demir Kırmızı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Ton/Siyah Sıcak) |
| PC Yazılımı | |
| ICC Yazılımı | Modül Kontrolü ve Video Görüntüleme |
| Elektriksel | |
| Standart Harici Arayüz | 50Pin: DF40C-50DP-0.4V(51), (HRS,Erkek) |
| Genişletme Kartı | USB3.0/USB2.0/VPC/USB2.0&VPC |
| İletişim Arayüzü | TTL-232/USB2.0 |
| Dijital Video Arayüzü | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Besleme Gerilimi | 4.5~5.5V |
| Tipik Güç Tüketimi | 0.65W |
| Mekanik | |
| Çıplak Çekirdek Boyutu(mm) | 25.4mm×25.4mm×16.5mm |
| Çıplak Çekirdek Ağırlığı(g) | 16.6±1 |
| Çevresel Uyumluluk | |
| Çalışma Sıcaklığı | -40℃~+70℃ |
| Depolama Sıcaklığı | -45℃~+85℃ |
| Nem | 5%~95%, yoğuşmasız |
| Titreşim | Rastgele Titreşim, 5.35grms, 3 eksen |
| Darbe | Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü X Ekseni, 3 kez |
| Sertifikasyon | ROHS2.0/REACH |
| Optik Lens | |
| Optik Lens | Sabit Odak Atermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm |
| Koruma Seviyesi | IP67 (Ön Lens) |
Endüstriyel Uygulamalar
COIN417G3 termal görüntüleme modülü, Endüstriyel Görüş, Güvenlik İzleme, İtfaiye ve kurtarma, Açık Hava, Makine Görüşü, ADAS vb. alanlarda uygulanmaktadır.
Ürün Avantajları
- Çeşitli Ürün Portföyü - Çeşitli entegrasyon gereksinimlerini karşılamak için kızılötesi dedektörler, kamera çekirdekleri ve modüller dahil geniş ürün formatları
- Zengin Ürün Çeşitliliği - Çok sayıda dizi çözünürlüğü, piksel boyutu, dalga boyu ve lens seçeneği kombinasyonu, çeşitli uygulamalar için daha fazla esneklik sağlar
- Üstün Performans - Geniş bir çevresel zorluk yelpazesinde performans göstermek üzere tasarlanmış net görüntüleme, kompakt boyut, düşük güç tüketimi, yüksek hassasiyet ve güçlü güvenilirlik
- Kolay Entegrasyon - Çok sayıda arayüz seçeneği entegrasyonu basitleştirir ve birden çok uygulama alanında hızlı geliştirmeyi sağlar
Sıkça Sorulan Sorular
Termal görüntüleme kameraları camın içinden tespit edebilir mi?
Termal görüntüleyicilerin camın içinden tespit etmede genellikle başarısız olduğunu bilmek sizi şaşırtabilir.
Fiziksel bir bakış açısıyla, bu sorunun teknik nedenlerini açıklamak zordur, ancak prensibi çok basittir. Temelde, görünür ışık camdan geçer, ancak cam, kızılötesi dalga boyları için bir ayna gibi davranır (bu nedenle termal görüntüleme kamera lensleri genellikle cam yerine germanyum veya çinko selenitten yapılır).
Termal görüntüleme kamerasını bir pencereye doğrultursanız, ekran diğer taraftaki görüntüyü net bir şekilde göstermez, büyük olasılıkla bir bulanıklık görürsünüz ve bu muhtemelen tuttuğunuz lensin bulanık bir yansımasıdır.
Ancak bu mutlak değildir, bazı kızılötesi frekanslar camdan geçebilir ve belirli türdeki ve konfigürasyondaki camlar farklı derecelerde kızılötesi ışığın geçmesine izin verir. Örneğin, araba ön camları standart ev camına göre daha iyi sonuçlar verme eğilimindedir.
