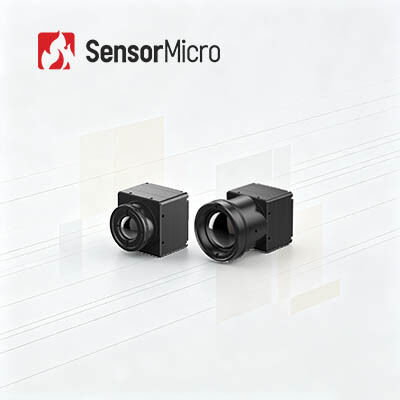

384x288 çözünürlüğü 17μm piksel pitch ve 25mm lensli LWIR soğutulmamış termal görüntüleme modülü
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | COIN417G3 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 384x288 | Güç Tüketimi | 0,65W |
|---|---|---|---|
| Spektral Aralık | 8~14μm | Piksel Aralığı | 17μm |
| NETD | ≤30mK/F1.0/25°C | Kare Hızı | 25/30/50 Hz |
| Vurgulamak | Termal Kamera Modülü 12uM,640x512 LWIR Termal Kamera Modülü,Kompakt LWIR Kamera Çekirdeği |
||
Ürün Açıklaması
LWIR Soğutmasız 384x288 17μm Termal Görüntüleme Modülü, 25mm Lensli
Ürüne Genel Bakış
384×288 17μm levha düzeyinde paketlenmiş kızılötesi dedektörle donatılan COIN417G3 termal kamera çekirdeği, NETD≤30mK ultra yüksek termal hassasiyete ve optimize edilmiş görüntüleme algoritmalarına sahiptir. Çok formatlı görüntü çıkışı ve düşük güç tüketimi tasarımıyla bu kızılötesi kamera çekirdeği, esnek lens eşleştirmeyi ve kullanışlı ikincil entegrasyonu destekler. Gece güvenliği izleme, yangınla mücadele kurtarma, endüstriyel makine görüşü ve araç ADAS çevre sistemleri için yaygın olarak kullanılmaktadır.
Ana Özellikler
- Kapsamlı İşlevsellik, Uygun Maliyetli Tasarım- Görüntü kalitesini artırmak için entegre gelişmiş görüntü işleme algoritmalarına sahip, yüksek maliyetli, levha düzeyinde paketleme dedektörü kullanılarak geliştirilmiştir
- Olağanüstü Performans, Üstün Görüntüleme- Tipik NETD≤30mK ile yüksek hassasiyet ve daha net, daha keskin termal görüntüler sağlayan yeni nesil görüntü algoritmaları
- Esnek Uzatma, Hızlı Entegrasyon- USB2.0/DVP/LVDS/BT.656 görüntü çıkış arayüzleri desteği ve seri bağlantı noktası kontrolüyle RAW/YUV görüntü veri çıkışı desteğiyle çeşitli uygulama senaryolarına uyacak çok sayıda optik lens seçeneği mevcuttur
Ürün Özellikleri
| Modeli | COIN417G3 |
|---|---|
| IR Dedektör Göstergeleri | |
| Hassas Malzeme | VOx |
| Çözünürlük | 384×288 |
| Piksel Boyutu | 17μm |
| Spektral Tepki | 8μm ~ 14μm |
| Tipik NETD | ≤30mK/F1.0/25°C |
| Görüntü İşleme | |
| Dijital Kare Hızı | 25/30/50 Hz |
| Başlangıç Süresi | 6'lı |
| Analog Video | PAL/NTSC |
| Dijital Video | HAM/YUV422 |
| Görüntü Algoritması | Tekdüzelik Düzeltmesi (NUC) 3D Gürültü Azaltma (3DNR) 2D Gürültü Bastırma (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Geliştirme (EE) |
| Görüntü Ekranı | 10 Tür (Sıcak Beyaz/Lav/Demir Kırmızısı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Renk Tonu/Siyah Sıcak) |
| PC Yazılımı | |
| ICC Yazılımı | Modül Kontrolü ve Video Ekranı |
| Elektrik | |
| Standart Harici Arayüz | 50Pin: DF40C-50DP-0.4V(51), (HRS,Erkek) |
| Uzatma Kartı | USB3.0/USB2.0/VPC/USB2.0&VPC |
| İletişim Arayüzü | TTL-232/USB2.0 |
| Dijital Video Arayüzü | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Besleme Gerilimi | 4.5~5.5V |
| Tipik Güç Tüketimi | 0,65W |
| Mekanik | |
| Çıplak Çekirdek Boyutu (mm) | 25,4 mm × 25,4 mm × 16,5 mm |
| Çıplak Çekirdek Ağırlığı(g) | 16,6±1 |
| Çevresel Uyumluluk | |
| Çalışma Sıcaklığı | -40°C~+70°C |
| Depolama Sıcaklığı | -45°~+85°C |
| Nem | %5~%95, yoğunlaşmayan |
| Titreşim | Rastgele Titreşim, 5,35grms, 3 eksenli |
| Darbe | Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü X Ekseni, 3 kez |
| Sertifikasyon | ROHS2.0/REACH |
| Optik Lens | |
| Optik Lens | Sabit Odaklı Atermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm |
| Koruma Seviyesi | IP67(Ön Lens) |
Endüstriyel Uygulamalar
COIN417G3 termal görüntüleme modülü Endüstriyel Görüş, Güvenlik İzleme, Yangınla Mücadele ve Kurtarma, Dış Mekan, Makine Görme, ADAS vb. alanlarda uygulanır.
Ürün Avantajları
- Çeşitli Ürün Portföyü- Çeşitli entegrasyon gereksinimlerini karşılamak için kızılötesi dedektörler, kamera çekirdekleri ve modüller dahil olmak üzere geniş ürün formatları yelpazesi
- Zengin Ürün Çeşitliliği- Çoklu dizi çözünürlükleri, piksel boyutları, dalga bantları ve lens seçeneği kombinasyonları, çeşitli uygulamalar için daha fazla esneklik sağlar
- Üstün Performans- Çok çeşitli çevresel zorluklar altında performans gösterecek şekilde tasarlanmış net görüntüleme, kompakt boyut, düşük güç tüketimi, yüksek hassasiyet ve güçlü güvenilirlik
- Kolay Entegrasyon- Çoklu arayüz seçenekleri entegrasyonu basitleştirir ve birden fazla uygulama alanında hızlı gelişime olanak tanır
Sıkça Sorulan Sorular
Termal görüntüleme kameraları camın arkasını tespit edebilir mi?
Termal görüntüleme cihazlarının çoğu zaman cam arkasını tespit edemediğini bilmek sizi şaşırtabilir.
Fizik açısından bakıldığında bu sorunun teknik nedenlerini açıklamak zordur ancak prensibi çok basittir. Esasen görünür ışık camdan geçer, ancak cam kızılötesi dalga boyları için bir ayna görevi görür (bu nedenle termal görüntüleme kamerası lensleri genellikle cam yerine germanyum veya çinko selenitten yapılır).
Termal görüntüleme kamerasını bir pencereye doğrultursanız, ekran diğer taraftaki görüntüyü net bir şekilde göstermez, büyük olasılıkla bir bulanıklık görürsünüz ve bu muhtemelen tuttuğunuz merceğin bulanık bir yansımasıdır.
Ancak bu mutlak değildir; bazı kızılötesi frekanslar camdan geçebilir ve belirli cam türleri ve konfigürasyonları, farklı derecelerdeki kızılötesi ışığın geçmesine izin verir. Örneğin, araba ön camları standart ev camlarından daha iyi sonuçlar verme eğilimindedir.
