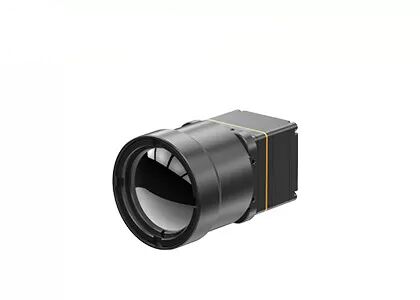

640x512 Soğutmasız Kızılötesi Dedektörlü Hafif LWIR Termal Kamera Çekirdeği

Dış Mekanlar için 640x512 12μm Kızılötesi Dedektörlü LWIR Termal Görüntüleme Modülü

TWIN612 termal modülü, SensorMicro tarafından geliştirilen yeni bir üründür. 640×512/12µm seramik paketlenmiş soğutmasız kızılötesi dedektör entegre eder. Tipik NETD＜40mk ile TWIN612 termal modülü daha net, daha keskin ve daha ayrıntılı görüntüler sunabilir.

-20℃~150℃/0~550℃ sıcaklık ölçüm aralığı, ±2℃ veya ±%2 doğruluk ve 30Hz'e kadar kare hızı ile termal modül, akıcı termal görüntü ve doğru sıcaklık ölçümü sağlar.

TWIN612 termal modülü, kompakt tasarım, hafif yapı ve 0,8w kadar düşük güç tüketimi avantajlarına sahiptir. Gelişmiş görüntü algoritmaları ve sıcaklık ölçüm fonksiyonu ile TWIN612 termal modülü daha kararlı görüntüler ve doğru sıcaklık sunar.

Seramik paketleme işlemi, metal paketlemeye benzer ve olgun bir kızılötesi dedektör paketleme teknolojisidir. Metal paketlemeye kıyasla, paketlenmiş dedektörün hacmi ve ağırlığı büyük ölçüde azaltılacaktır. Böylece, TWIN612 termal modülü, boyut, ağırlık ve güç tüketimi konusunda katı gereksinimleri olan endüstrilere uygulanabilir.

- Mini Boyut: 25,4mm×25,4mm×35mm
- Hafif: 25g
- Tipik NETD<40mk
- Keskin, Net Termal Görüntüleme
- Tipik Güç Tüketimi 0,8W kadar düşük


TWIN612/R termal görüntüleme modülü, Termografi, Güvenlik İzleme, İHA Yükleri, Robotlar, Akıllı Donanım, ADAS, İtfaiye ve Kurtarma alanlarında uygulanır


1. Soğutmalı ve Soğutmasız Termal Görüntüleme Teknolojilerinin Karşılaştırılması

Soğutmalı kızılötesi termal dedektör çalışırken, sensörün daha yüksek hassasiyete, daha yüksek doğruluğa, daha küçük hataya ve bir hedefi tespit ederken daha geniş bir tespit sıcaklık aralığına sahip olması için önce kriyosooğutucu çalışır. Yüksek hassasiyeti, küçük hatası ve yüksek hassasiyeti nedeniyle, soğutmalı termal görüntüleme kamerası daha güvenilir tespit sonuçları verir. Bu açıdan bakıldığında, soğutmasız kızılötesi termal sensörler, özellikle soğutmasız kızılötesi odak düzlemi dizisinin düzensizliği ölçüm hatası üzerinde büyük bir etkiye sahip olduğundan, bu standarda ulaşamazlar.
