400x300 Sıcaklık Ölçümlü 17μm Kızılötesi Termal Kamera Modülü

Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı GST
Sertifika ISO9001:2015; RoHS; Reach
Model numarası PLUG417R
Min sipariş miktarı 1 parça
Fiyat Negotiable
Ödeme koşulları L/C, T/T

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Çözünürlük 400x300 / 17μm NETD <30mK
Spektral aralık 8~14μm Boyut 44,5x44.5x36.6mm
Vurgulamak

400x300 Kızılötesi Termal Kamera Modülü

,

77g Kızılötesi Termal Kamera Modülü

Mesaj bırakın
Ürün Açıklaması

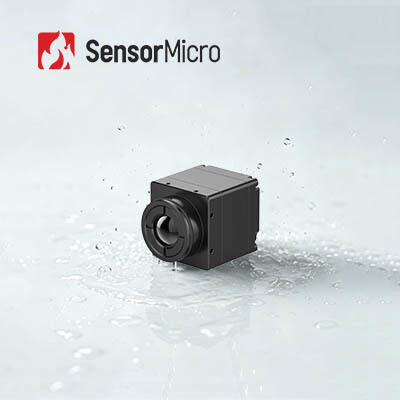

PLUG417R LWIR IR Sensör Modülü



Bina Denetimi için LWIR VOx 400x300 / 17μm Soğutmasız Termal Görüntüleme Kamerası Çekirdeği



Ürün Açıklaması



PLUG417R termal kamera çekirdeği, isteğe bağlı sıcaklık ölçüm işlevine sahip 400x300 / 17μm soğutmasız LWIR kızılötesi dedektör kullanır.Bu kızılötesi termal modül, yalnızca çevrenizdeki sıcaklık değerini ölçmekle kalmaz, aynı zamanda termal görüntüleme rakamını da gösterir.Bu nedenle, sıcaklık değişimini izlemek en iyi seçiminiz olmalıdır.



Global Sensör Teknolojisi, OEM kızılötesi dedektörleri ve termal görüntüleme kamerası modülü üreticisidir.Endüstriyel sıcaklık ölçümü için yeni bir vizyon açmaya kararlıyız.Kızılötesi sıcaklık ölçümü alanındaki yılların teknik birikimi ve pratik deneyiminden sonra, müşterilerimize eksiksiz bir makine termal görüntüleme görüntüleme çözümleri sunuyoruz.



Ana Özellikler


- NETD<30mk, Yüksek Hassasiyet
- Kararlı Performans
- Kolay Entegrasyon ve Eklenti
- Net Görüntü Kalitesi ve Ayrıntılar
- Özelleştirilebilir Sıcaklık Aralığı
- Güçlü Çevresel Uyum



Ürün Özellikleri



modeli PLUG417R
IR Dedektör Performansı
Çözünürlük 400x300
Piksel aralığı 17μm
Spektral aralık 8~14μm
NETD <30mk
Görüntü işleme
Kare hızı 25Hz/30Hz/50Hz/60Hz
Başlama zamanı <15s
Analog Video PAL/NTSC
Dijital video RAW/YUV/BT656/LVDS
Uzantı Bileşeni USB/Kamera Bağlantısı
Karartma Modu Doğrusal/Histogram/Karışık
Dijital yakınlaştırma 1~8X Sürekli Yakınlaştırma, Adım Boyutu 1/8
Görüntü Ekranı Siyah Sıcak/Beyaz Sıcak/Sahte Renk
Görüntü Yönü Yatay/Dikey/Çapraz Çevir
Görüntü Algoritması NUC/AGC/IDE
Elektriksel Özellikler
Standart Harici Arayüz 50pin_HRS Arayüzü
İletişim Modu RS232-TTL, 115200bps
Besleme gerilimi 4,5~6V
Sıcaklık ölçümü
Çalışma Sıcaklığı Aralığı -10°C~50°C
Sıcaklık aralığı -20°C~150°C, 100°C~550°C
Sıcaklık Doğruluğu ±2°C veya ±2% (Maksimum Değeri Alın)
SDK ARM/Windows/Linux SDK, Tam Ekran Termografi
Fiziksel özellikler
Boyut (mm) 44,5x44.5x36.6
Ağırlık ≤77g
Çevresel Uyum
Çalışma Sıcaklığı -40°C ~ +70°C
Depolama sıcaklığı -45°C ~ +85°C
Nem %5~95, Yoğuşmasız
Titreşim Rastgele Titreşim 5.35grms, 3 Eksen
Şok Yarım sinüs Dalga, 40g/11ms, 3 Eksen 6 Yön
Optik
Opsiyonel Lens Sabit Odaklı Atermal: 7,5 mm/13 mm/19 mm/25 mm/35 mm



Endüstriyel Uygulamalar



PLUG417R soğutmasız IR sensör modülü, Elektrik Gücü Denetimi, Makine Görüşü, Bina HVAC Güvenliği ve İzleme, Dış Mekan, İtfaiye ve Kurtarma, Kolluk Kuvvetleri ve Kurtarma, ADAS, UAV Yükleri vb. alanlarda yaygın olarak kullanılmaktadır.



400x300 Sıcaklık Ölçümlü 17μm Kızılötesi Termal Kamera Modülü 0



Soğutmalı Soğutmasız Kızılötesi Dedektör Çözümleri



400x300 Sıcaklık Ölçümlü 17μm Kızılötesi Termal Kamera Modülü 1



SSS



1. Soğutmasız odak düzlemi dizisi mikrobolometresi nasıl çalışır?

Kızılötesi radyan termal etki prensibini kullanarak, soğutulmamış kızılötesi dedektör, kızılötesi radyasyon enerjisini kızılötesi absorpsiyon malzemesi ile ısı enerjisine dönüştürür, böylece hassas malzemenin sıcaklığı artar.Daha sonra, hassas malzemenin belirli bir fiziksel parametresi buna göre değişir ve nesnenin algılanmasını gerçekleştirmek için tasarlanmış belirli bir dönüştürme mekanizması aracılığıyla elektrik sinyaline veya görünür ışık sinyaline dönüşür.



2. Soğutmasız vox mikrobolometrenin avantajı nedir?

Soğutmasız kızılötesi odak düzlemi dedektörü, Entegre Dewar Soğutucu Grubu (IDCA) cihazına ihtiyaç duymaz ve oda sıcaklığında çalışabilir.Hızlı başlatma, düşük güç tüketimi, küçük boyut, hafiflik, uzun ömür, düşük maliyet ve benzeri avantajlara sahiptir.Soğutulmamış kızılötesi odak düzlemi dedektörünün hassasiyeti, soğutmalı kızılötesi dedektörlerinki kadar iyi olmasa da, yıllar süren geliştirmeden sonra maliyet performansı, daha geniş bir uygulama beklentisi olan soğutmalı dedektörden açıkça daha iyi olmuştur.
