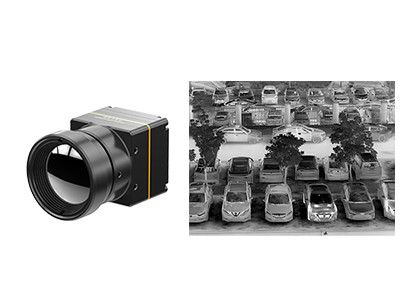

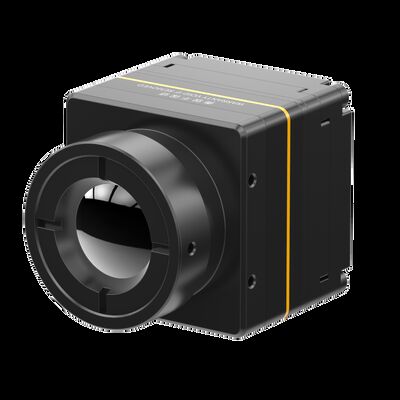

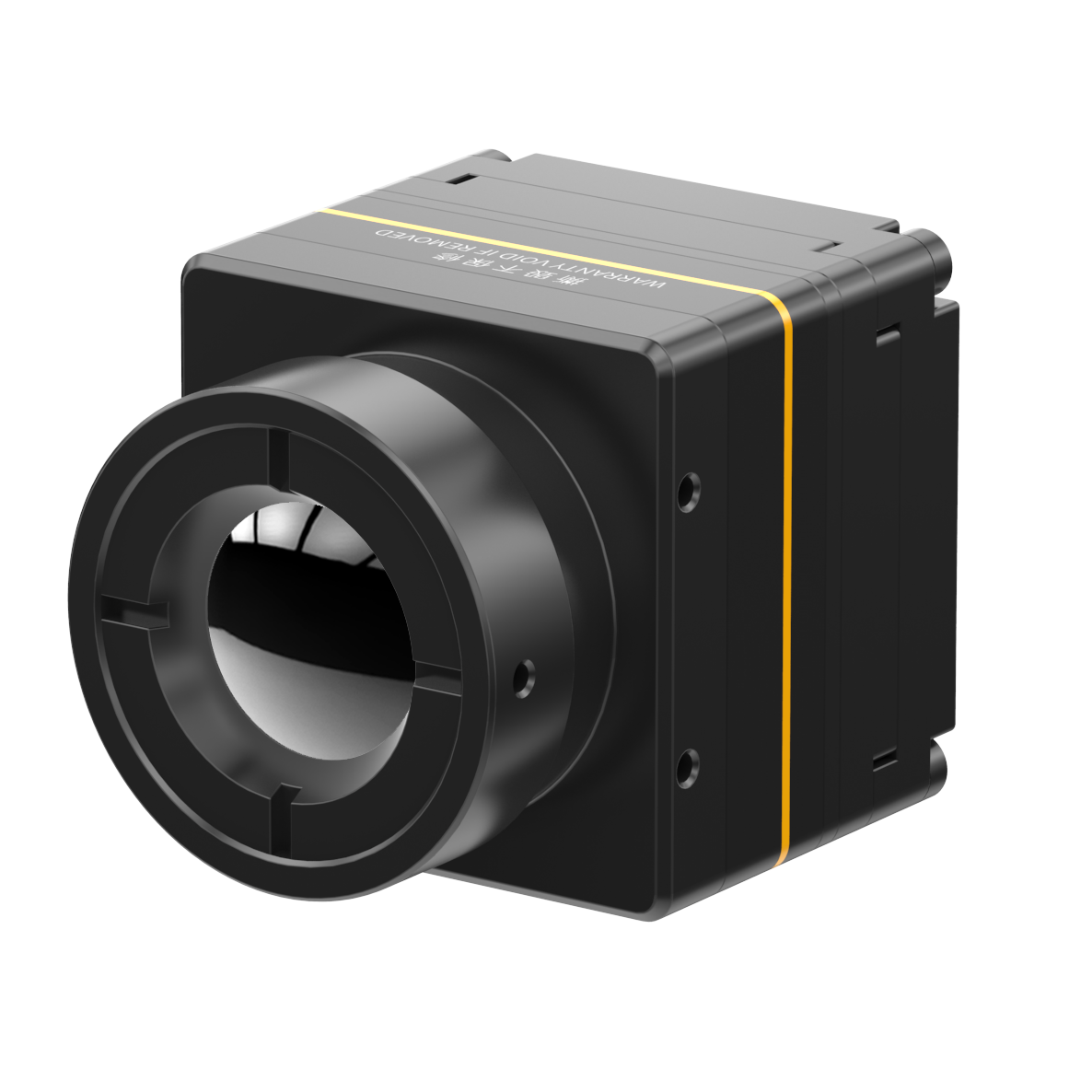

9.1 / 13 / 19mm Lensli Ultra Kompakt Soğutmasız Termal Modül
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Çözünürlük | 384x288 /17μm | NETD | ≤50mK |
|---|---|---|---|
| Spektral aralık | 8~14μm | boyut | 21x22.3x15,6 mm (9,1 mm Lensli) |
| Sıcaklık aralığı | -20℃~+550℃ (Özelleştirilebilir) | Sıcaklık doğruluğu | ±3℃ veya ±3% |
| Vurgulamak | 9.1 mm Lensli Soğutmasız Termal Modül,13 mm Lensli Soğutmasız Termal Modül,19 mm Lensli Termal Kamera Modülü |
||
Ürün Açıklaması
Termal Güvenlik Kamera Modülü
9.1/13/19mm Lensli Güvenlik ve Gözetleme için Soğutmasız Termal Modül
Ürün Açıklaması
Global Sensör teknolojisi (GST), bir zamanlar neredeyse bir dolarlık madeni para büyüklüğünde ultra kompakt yapıya sahip bir COIN417 termal modülünü piyasaya sürdü. Şimdi yeni nesil geliyor: COIN417G2 Soğutmasız Termal Modül.Yalnızca yapı güncellenmekle kalmaz, aynı zamanda çok yönlü performans yükseltmeleri de yapılır.
GST COIN417G2 kızılötesi çekirdeği, TEC'siz GST417W gofret seviyesi kızılötesi dedektörünün en son sürümünü kullanır.Tasarımın merkezinde ve amacında görünümden çok işlevsellik, bilimsellik ve kolaylık ön planda tutularak, yeni sürüm performansa daha fazla önem veriyor.Gövde, genel yapısı ile yığılmış parçayı daha özlü azaltır.
400x300@17μm gofret seviye paketi (WLP) kızılötesi görüntüleme dedektörünü, yüksek performanslı sinyal işleme devresini ve görüntü işleme algoritmasını entegre eder.
COIN417G2 kızılötesi modülü, keskin ve net termal görüntü sunumu, kompakt boyut ve düşük maliyet özelliklerine sahiptir.Ayrıca endüstriyel sıcaklık ölçümü için -20℃~550 ℃ ölçüm aralığına sahip isteğe bağlı bir termografik fonksiyona sahiptir.
Ana Özellikler
- Mini Boyut: 25,4x25,4x29,3 mm (9.1 mm Lens ile)
- Hafif Ağırlık: 29g±3g (9,1 mm Lens ile)
- Tipik NETD≤40mk
- Gelişmiş Görüntü Kalitesi
- Düşük güç tüketimi
- Hızlı Geliştirme ve Entegrasyon
Ürün Özellikleri
| modeli | COIN417G2/R |
| IR Dedektör Performansı | |
| Malzeme | VOx |
| Çözünürlük | 400×300 |
| Piksel aralığı | 17μm |
| Spektral aralık | 8μm ~14μm |
| Tipik NETD | ≤40mK |
| Görüntü işleme | |
| Kare hızı | 50Hz/30Hz/25Hz |
| Başlama zamanı | 3s |
| Analog Video | PAL/NTSC |
| Dijital video | RAW/YUV/BT656 |
| Görüntü Algoritması | Tekdüze Olmayan Düzeltme (NUC) 3D Gürültü Azaltma (3DNR) 2D Gürültü Azaltma (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Geliştirme (EE) |
| Dijital yakınlaştırma | 1X~8X Sürekli Yakınlaştırma, 1/8 Adım Boyutu (YUV Çıkışı) |
| Görüntü Ekranı | Siyah Sıcak/Beyaz Sıcak/Sahte Renk |
| bilgisayar yazılımı | |
| ICC Yazılımı | Modül Kontrolü ve Video Görüntüleme |
| Elektriksel Özellikler | |
| Standart Harici Arayüz | 50Pin_HRS: DF40C-50DP-0.4V(51), (HRS, Erkek) |
| USB Uzatma Kartı | Tip-C |
| İletişim arayüzü | TTL-232/USB2.0 |
| Dijital Video Arayüzü | CMOS8/CMOS16/LVDS/USB2.0 |
| Besleme gerilimi | 4~5.5V |
| Tipik Güç Tüketimi | 0.7W |
| Sıcaklık ölçümü | |
| Çalışma Sıcaklığı Aralığı | -10℃~+50℃ |
| Sıcaklık Ölçüm Aralığı | -20℃~150℃, 0℃~550℃;Özelleştirme ve Genişletmeyi Destekleyin |
| Sıcaklık Ölçüm Doğruluğu | ±3℃ veya ±3%'den büyük |
| Bölgesel Sıcaklık Ölçümü | Çıkış Bölgesel Sıcaklığının Maksimum, Minimum ve Ortalama Değerlerini Destekler |
| SDK | Windows/Linux/ARM;Griden Sıcaklığa Video Akışı Analizi ve Dönüşümü Elde Edin |
| Fiziksel özellikler | |
| Boyut (mm) | 25,4×25,4×29,3(9.1mm Lensli) 25,4×25,4×41.2(13mm Lensli) 25.4×25.4×40(19mm Lensli) |
| Ağırlık | 29g±3g(9.1mm Lens ile) 42g±3g(13mm Lensli) 44g±3g(19mm Lensli) |
| Çevresel Uyum | |
| Çalışma sıcaklığı | -40℃～+70℃ |
| Depolama sıcaklığı | -45℃～+85℃ |
| Nem | %5~95, yoğuşmasız |
| Titreşim | 5,35 gr, 3 eksenli |
| Şok | Yarım Sinüs Dalgası, 40g/11ms, 3 eksenli, 6 yönlü |
| sertifikalar | ROHS2.0/ERİŞİM |
| Optik | |
| Opsiyonel Lens | Sabit Atermal: 9,1 mm/13 mm/19 mm |
| Koruma seviyesi | IP67 |
Endüstriyel Uygulamalar
COIN417G2 termal modülü, Termografi, Güvenlik İzleme, Yangınla Mücadele ve Kurtarma, Dış Mekan, AIoT, Akıllı Donanım, UAV'lerin Yükü, ADAS vb.
Çeşitli Lens Mevcuttur
SSS
1. Kızılötesi termografi nedir?
Termografi, nesne yüzey sıcaklığı algılamasına dayalı, invazif olmayan tanı yönteminin yeni ve etkili bir teknolojisidir.Bir nesneden yayılan kızılötesi (IR) radyasyon, sıcaklık dağılım haritası şeklinde kaydedilir ve görselleştirilir.
2. Kızılötesi termografi ne için kullanılabilir?
Kızılötesi termal görüntü, evde inceleme yapmak, yapısal kusurları, elektriksel arızaları, mekanik arızaları, insanlarda ve hayvanlardaki fizyolojik değişiklikleri ve çok daha fazlasını belirlemek için kullanılabilir.
3. Kızılötesi termografinin avantajları nelerdir?
Tahribatsız test için, test edilmesi kolaydır ve hasarsız yanıt vermek hızlıdır, bu da maliyetlerden tasarruf sağlar, iş verimliliğini artırır, insan gücünü ve ekipman amortismanını azaltır.
Tıbbi termografi için, erken sağlık taraması için ideal bir araç olan radyasyon ve ağrı olmadan %100 güvenli, insan vücudundaki gizli sorunları bulmak çok verimlidir.
