Uzun Menzilli İzleme için Ultra Clear 1280x1024 12μm Soğutmalı Termal Modül
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xSpektral aralık | 3,7~4,8μm (MW) | İçin kullanılır | Gözetleme kamerası |
---|---|---|---|
Çözünürlük | 1280x1024/12μm | boyut | 165x86x107mm |
Yüksek hassasiyet | NETD≤20mK | Kare hızı | 50Hz/100Hz |
Vurgulamak | 1280x1024 Soğutmalı Termal Modül,Ultra Clear 12um Soğutmalı Termal Modül,RS422 Termal Güvenlik Kamerası |

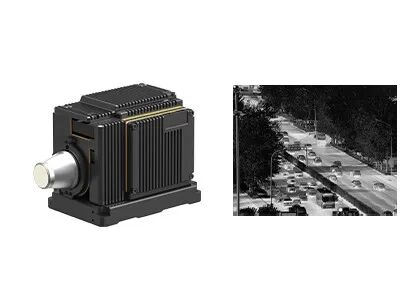

Uzun Menzilli İzleme için Ultra Clear 1280x1024 12μm Soğutmalı Termal Modül
GAVIN1212 yüksek çözünürlüklü termal kamera modülü, geniş 1280x1024 / 12μm MWIR soğutmalı kızılötesi dedektörü, içindeki dedektör dewar soğutucusu (ddc) ile entegre eder.
Yüksek çözünürlüklü termal modül, iyi termal görüntüleme kalitesi sağlamak için düzgün olmayan düzeltme, otomatik kazanç kontrolü ve diğerleri gibi çeşitli akıllı görüntü işleme algoritmalarını benimser.Zengin arayüzleri, küçük boyutu, yüksek güvenilirliği ve güçlü genişletilebilirliği ile modül tasarımı, son kullanıcının hızlı entegrasyon başlatmasını kolaylaştırır.Bu kızılötesi modül 7/24 gözetimi destekler.Güvenlik kameraları, havadan podlar, araç kuleleri vb. platformlara monte edilebilir.
- Uzun Menzilli Tespit İhtiyaçlarını Karşılayın
- Yüksek Hassasiyet, NETD≤20mK
- Geniş Görüş Alanı, 1280x1024'e kadar Çözünürlük
- Sisteme Kolay Entegrasyon
- DVP/Kamera Bağlantısı Arayüzü, RAW/YUV Görüntü Çıkışı
- Çeşitli Sürekli Optik Zum Lensleri Mevcuttur
modeli | GAVIN1212 |
IR Dedektör Performansı | |
Çözünürlük | 1280x1024 |
Piksel aralığı | 12μm |
kriyo soğutucu | RS058F |
Spektral aralık | 3.7μm~4.8μm MW |
Soğutma Süresi(20°C) | ≤8dk |
NETD (20°C) | ≤20mK |
Görüntü işleme | |
Kare hızı | 50Hz/100Hz |
Karartma Modu | Doğrusal/Histogram/Karışık |
Dijital yakınlaştırma | ×1/×2/×4 |
Görüntü Yönü | Yatay/Dikey/Çapraz Çevir |
Görüntü Algoritması | NUC/AGC/IDE |
Elektriksel Özellikler | |
Standart Harici Arayüz | J30JZ 25pin;HDMI Özel Çıkış Arayüzü |
Analog Video | / |
Dijital video | HDMI Çıkışı: YUV Kamera Bağlantısı Çıkışı: 16bit RAW/YUV |
Harici Senkronizasyon | Çerçeve Harici Senkronizasyonu: RS422 Seviyesi |
İletişim | RS422, 115200bps |
Güç kaynağı | 24V±1V |
Kararlı Güç Tüketimi | 16W |
Boyut (mm) | 165x86x107 |
Ağırlık | ≤1600g |
Çalışma Sıcaklığı | -40°C ~ +60°C |
Titreşim Büyüklüğü | Titreşim: GJB Araca monteli Yüksek Hızlı Taşıma Şok: Yarım sinüs Dalga, 40g 11 ms, 3 Eksen 6 Yön Her Biri 3 Kez |
Optik lens | |
Opsiyonel Lens | Sürekli Yakınlaştırma: 37.5~750mm/F4 Sabit Yakınlaştırma: 19mm/F2;40mm/F2;240mm/F2 |
GAVIN1212 termal kızılötesi kamera modülü, uzun menzilli izleme sistemi ve az nüfuslu alan, 7/24 tüm hava durumu izleme, sert hava koşulları gibi karmaşık ortamlar için uygundur.
1. Kızılötesi termal görüntüleme nedir?
Kızılötesi termal görüntüleme, nesnelerin görüntülerini formüle etmek veya düşük görüş ortamlarında bile nesnelerin sıcaklık bilgilerini almak için nesneler hakkında bilgi toplamak için kızılötesi radyasyon ve termal enerjiyi kullanma yöntemidir.
2. Kızılötesi Termal Görüntüleme Nasıl Çalışır?
Kızılötesi termal görüntüleme sistemi, kızılötesi teknolojisinin pasif bir temassız algılama ve tanımlamasıdır.Kızılötesi radyasyondan geçebilen kızılötesi optik sistem aracılığıyla, sahnenin kızılötesi radyasyonunu odak düzlem dizisi kızılötesi dedektörüne odaklar.Termal dedektör, farklı yoğunluktaki radyasyon sinyalini karşılık gelen elektrik sinyaline dönüştürür ve ardından amplifikasyon ve video işleme yoluyla çıplak gözle görülebilen kızılötesi görüntüyü oluşturur.
