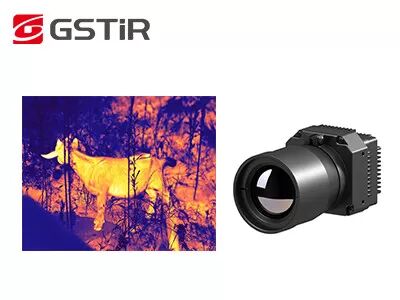

Endüstriyel Termografi için Soğutmasız Kızılötesi Termal Kamera Modülü Çekirdeği 640x512
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xSıcaklık aralığı | -20℃~+550℃ (Özelleştirilebilir) | Sıcaklık Doğruluğu | ±2℃ veya ±2% |
---|---|---|---|
Çözünürlük | 640x512/17μm | NETD | <30mK |
Spektral aralık | 8~14μm LW | Boyut | 44,5x44,5x36,6 mm |
Vurgulamak | Soğutmasız Termal Kamera Modülü Çekirdeği,640x512 Termal Kamera Modülü Çekirdeği,Endüstriyel Termografi Kamera Modülü |
Endüstriyel Termografi için Kızılötesi Termal Kamera Modülü Çekirdeği 640x512 / 17μM
PLUG617R soğutmasız termal kamera modülü 640x512 / 17μm soğutmasız fpa kızılötesi dedektör, tam seri optik bileşenler, profesyonel sinyal işleme devresi ve görüntü işleme algoritmasından oluşur.
PLUG617R, endüstriyel termal görüntüleme ve sıcaklık ölçümü alanında uygulanan bir tür soğutmasız kamera modülüdür.Sıcaklık aralığı, endüstriyel termografinin özel gereksinimlerini karşılayabilen ve net bir termal görüntü sunabilen özelleştirilebilir.
Önde gelen bir termal kamera modülü üreticisi olarak Global Sensor teknolojisi, endüstriyel sıcaklık ölçümü için yeni bir vizyon açmaya kendini adamıştır.Kızılötesi sıcaklık ölçümü alanında yılların teknik birikimi ve pratik deneyiminden sonra, müşterilerimize eksiksiz bir makine termal görüntüleme görüntüleme çözümleri yelpazesi sağladık.
- NETD<30mk, Yüksek Hassasiyet
- İstikrarlı Performans
- Kolay Entegrasyon
- Net Görüntü Kalitesi ve Ayrıntılar
- Özelleştirilebilir Sıcaklık Aralığı
- Güçlü Çevre Uyumluluğu
Modeli | PLUG617R |
Kızılötesi Dedektör Performansı | |
Çözünürlük | 640x512 |
Piksel aralığı | 17 mikron |
Spektral aralık | 8~14μm |
NETD | <30 milyon |
Görüntü işleme | |
Kare hızı | 25Hz/30Hz |
Başlama zamanı | <15s |
Analog Video | PAL/NTSC |
Dijital video | HAM/YUV/BT656/LVDS |
Uzantı Bileşeni | USB/Camerlink |
Karartma Modu | Doğrusal/Histogram/Karışık |
Dijital yakınlaştırma | 1~8X Sürekli Yakınlaştırma, Adım Boyutu 1/8 |
Görüntü Ekranı | Siyah Sıcak/Beyaz Sıcak/Sözde Renk |
Görüntü Yönü | Yatay/Dikey/Çapraz Çevir |
Görüntü Algoritması | NUC/AGC/IDE |
Elektrik Şartnamesi | |
Standart Harici Arayüz | 50pin_HRS Arayüzü |
İletişim Modu | RS232-TTL, 115200bps |
Besleme gerilimi | 4~6V |
Sıcaklık ölçümü | |
Çalışma Sıcaklığı Aralığı | -10°C~50°C |
Sıcaklık aralığı | -20°C~150°C, 100°C~550°C |
Sıcaklık Doğruluğu | ±2°C veya ±2% (Maksimum Değeri Alın) |
SDK | ARM/Windows/Linux SDK, Tam Ekran Termografi |
Fiziksel özellikler | |
Boyut (mm) | 44,5x44,5x36,6 |
Ağırlık | <90g |
Çevresel Uyum | |
Çalışma Sıcaklığı | -40°C ~ +70°C |
Depolama sıcaklığı | -45°C ~ +85°C |
Nem | %5~%95, Yoğuşmasız |
Titreşim | Rastgele Titreşim 5.35 gr, 3 Eksen |
Şok | Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen 6 Yön |
Optik | |
Opsiyonel Objektif | Sabit Odak Atermal: 7,5 mm/13 mm/19 mm/25 mm/35 mm Motorize Mercek: 75 mm/100 mm/150 mm |
PLUG617R termal görüntüleme modülü, Elektrik Gücü Denetimi, Makine Görüşü, Bina HVAC Güvenliği ve İzleme, Dış Mekan, Yangınla Mücadele ve Kurtarma, Emniyet Teşkilatı ve Kurtarma, ADAS, İHA Yükleri vb. alanlarda yaygın olarak kullanılmaktadır.
1. Kızılötesi termal görüntüleme nedir?
Kızılötesi termal görüntüleme, düşük görünürlük ortamlarında bile nesnelerin görüntülerini formüle etmek veya nesnelerin sıcaklık bilgilerini almak amacıyla nesneler hakkında bilgi toplamak için kızılötesi radyasyon ve termal enerjiyi kullanma yöntemidir.
2. Kızılötesi Termal Görüntüleme Nasıl Çalışır?
Kızılötesi termal görüntüleme sistemi, kızılötesi teknolojinin pasif temassız algılama ve tanımlamasıdır.Sahnenin kızılötesi radyasyonunu, kızılötesi radyasyondan geçebilen kızılötesi optik sistem aracılığıyla odak düzlemi dizisi kızılötesi detektörüne odaklar.Termal dedektör, farklı yoğunluktaki radyasyon sinyalini karşılık gelen elektrik sinyaline dönüştürür ve ardından amplifikasyon ve video işleme yoluyla çıplak gözle gözlemlenebilen kızılötesi görüntüyü oluşturur.
