LWIR Soğutmasız Termal Görüntüleme Modülü: 640x512 12μM Dedektör, NETD
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 640x512 | Güç tüketimi | 0,8 W |
---|---|---|---|
Spektral aralık | 8~14μm | Piksel aralığı | 12um |
NETD | <40mK | Kare hızı | 25Hz/30Hz |
Vurgulamak | LWIR Soğutmasız Termal Modül 640x512,12uM Dedektör Termal Modülü,Dedektör LWIR Termal Modülü |

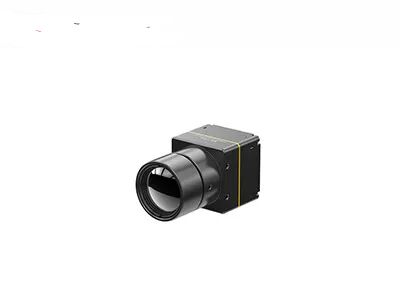

LWIR Soğutmasız Termal Görüntüleme Modülü: 640x512 12μM Dedektör, NETD<40mk
TWIN612 termal modülü, Global Sensor Technology tarafından geliştirilen yeni gelen bir üründür.640×512/12μm seramik paket soğutmasız kızılötesi dedektörü entegre eder.Tipik NETD<40mk ile TWIN612 termal modülü daha net, daha keskin ve daha ayrıntılı görüntü sunabilir.
-20°C~150°/0~550°C sıcaklık ölçüm aralığı, ±2°C veya ±%2 doğruluk ve 30Hz'e kadar kare hızıyla termal modül, düzgün termal görüntü ve doğru sıcaklık ölçümünü garanti eder.
TWIN612 termal modülü, kompakt tasarım, hafif yapı ve 0,8w kadar düşük güç tüketimi avantajlarına sahiptir.Gelişmiş görüntü algoritmaları ve sıcaklık ölçüm fonksiyonuyla TWIN612 termal modülü, daha kararlı görüntüler ve doğru sıcaklık sunar.
Seramik paketleme işlemi, olgun bir kızılötesi dedektör paketleme teknolojisi olan metal paketlemeye benzer.Metal ambalajla karşılaştırıldığında, paketlenmiş dedektörün hacmi ve ağırlığı büyük ölçüde azalacaktır.Böylece TWIN612 termal modülü boyut, ağırlık ve güç tüketimi konusunda katı gereksinimleri olan endüstrilere uygulanabilir.
- Mini Boyut: 25,4 mm × 25,4 mm × 35 mm
- Hafif: 25g
- Tipik NETD<40mk
- Keskin, Net Termal Görüntüleme
- 0,8W Kadar Düşük Tipik Güç Tüketimi
Modeli | TWIN612/R |
IR Dedektör Performansı | |
Çözünürlük | 640×512 |
Piksel Boyutu | 12μm |
Spektral aralık | 8~14μm |
Tipik NETD | <40mK |
Görüntü işleme | |
Kare hızı | 25Hz/30Hz |
Başlama zamanı | 6'lı |
Analog Video | PAL/NTSC |
Dijital video | YUV/BT.656/LVDS/USB2.0 |
Görüntü Ekranı | Toplamda 11 (Beyaz Sıcak/Lav/Demir Kuşağı/Su/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı1/Gökkuşağı2/Kırmızı Sıcak/Siyah Sıcak) |
Görüntü Algoritması | NUC/3D/2D/DRC/EE |
Elektriksel Özellikler | |
Standart Harici Arayüz | 50pin_HRS |
İletişim arayüzü | RS232/USB2.0 |
Besleme gerilimi | 4~5.5V |
Tipik Güç Tüketimi | 0,8W |
Sıcaklık ölçümü | |
Çalışma Sıcaklığı Aralığı | -10°C~50°C |
Sıcaklık Ölçüm Aralığı | -20°C~150°C, 0°C~550°C |
Sıcaklık Ölçümü Doğruluğu | ±2°C veya ±%2'den büyük |
SDK'sı | Windows/Linux;Video Akışı Analizi ve Griden Sıcaklığa Dönüşüm Gerçekleştirin |
Fiziksel özellikler | |
Boyut (mm) | 25,4×25,4×35 (Lenssiz) |
Ağırlık | 25g (Lenssiz) |
Çevresel Uyumluluk | |
Çalışma sıcaklığı | -40°C~+70°C |
Depolama sıcaklığı | -45°C~+85°C |
Nem | %5~%95, yoğunlaşmayan |
Titreşim | 5.35grms, 3 Eksen |
Şok | Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen, 6 Yön |
Optik | |
Opsiyonel Lens | Sabit Atermal: 13mm |
TWIN612/R termal görüntüleme modülü Termografi, Güvenlik İzleme, İHA Yükleri, Robotlar, Akıllı Donanım, ADAS, Yangın Söndürme ve Kurtarma alanlarına uygulanır.
1. Kızılötesi ve termal görüntüleme arasındaki fark nedir?
Kızılötesi, görünür ışığın ötesindeki elektromanyetik radyasyon aralığını ifade ederken termal görüntüleme, nesnelerin sıcaklık değişimlerini yakalamak ve ısı modellerinin görsel temsillerini oluşturmak için kızılötesi radyasyonu kullanan bir teknolojidir.Basit bir ifadeyle termal görüntüleme, kızılötesi teknolojisinin bir uygulamasıdır.
2. Kızılötesi gizli nesneleri tespit edebilir mi?
Kızılötesi teknolojisi bazen nesne ile çevresi arasındaki sıcaklık farklarını tespit ederek gizli nesneleri tespit edebilir.Örneğin kızılötesi kameralar, canlı organizmalar veya aşırı ısınan elektrikli bileşenler gibi insan gözüyle görülemeyen gizli ısı kaynaklarının yerini tespit etmek için kullanılabilir.
3. Kızılötesi sıcaklık ölçümü ne kadar doğrudur?
Kızılötesi sıcaklık ölçümü, doğru kullanıldığında oldukça doğru sonuçlar verebilir.Ancak doğruluk, mesafe, emisyon (ölçülen nesnenin yüzey özellikleri), çevre koşulları ve kullanılan kızılötesi termometrenin veya kameranın kalitesi gibi faktörlerden etkilenebilir.
