±2°C veya ±%2 Sıcaklık Ölçüm Doğruluğuna Sahip LWIR Termal Görüntüleme Modülü
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 640x512 | Güç tüketimi | 0,8 W |
---|---|---|---|
Spektral aralık | 8~14μm | Piksel aralığı | 12um |
NETD | <40mK | Kare hızı | 25Hz/30Hz |
Vurgulamak | Clear LWIR Termal Görüntüleme Modülü,25Hz LWIR Termal Görüntüleme Modülü,Tıbbi LWIR Termal Kamera Modülü |

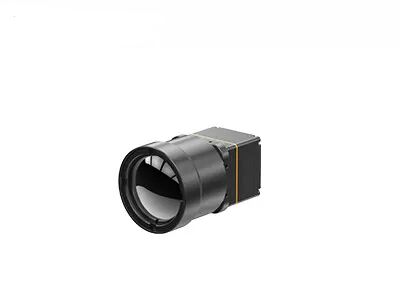

±2°C veya ±%2 Sıcaklık Ölçüm Doğruluğuna sahip LWIR Termal Görüntüleme Modülü
TWIN612 termal modülü, Global Sensor Technology tarafından geliştirilen yeni gelen bir üründür.640×512/12μm seramik paket soğutmasız kızılötesi dedektörü entegre eder.Tipik NETD<40mk ile TWIN612 termal modülü daha net, daha keskin ve daha ayrıntılı görüntü sunabilir.
-20°C~150°/0~550°C sıcaklık ölçüm aralığı, ±2°C veya ±%2 doğruluk ve 30Hz'e kadar kare hızıyla termal modül, düzgün termal görüntü ve doğru sıcaklık ölçümünü garanti eder.
TWIN612 termal modülü, kompakt tasarım, hafif yapı ve 0,8w kadar düşük güç tüketimi avantajlarına sahiptir.Gelişmiş görüntü algoritmaları ve sıcaklık ölçüm fonksiyonuyla TWIN612 termal modülü, daha kararlı görüntüler ve doğru sıcaklık sunar.
Seramik paketleme işlemi, olgun bir kızılötesi dedektör paketleme teknolojisi olan metal paketlemeye benzer.Metal ambalajla karşılaştırıldığında, paketlenmiş dedektörün hacmi ve ağırlığı büyük ölçüde azalacaktır.Böylece TWIN612 termal modülü boyut, ağırlık ve güç tüketimi konusunda katı gereksinimleri olan endüstrilere uygulanabilir.
- Mini Boyut: 25,4 mm × 25,4 mm × 35 mm
- Hafif: 25g
- Tipik NETD<40mk
- Keskin, Net Termal Görüntüleme
- 0,8W Kadar Düşük Tipik Güç Tüketimi
Modeli | TWIN612/R |
IR Dedektör Performansı | |
Çözünürlük | 640×512 |
Piksel Boyutu | 12μm |
Spektral aralık | 8~14μm |
Tipik NETD | <40mK |
Görüntü işleme | |
Kare hızı | 25Hz/30Hz |
Başlama zamanı | 6'lı |
Analog Video | PAL/NTSC |
Dijital video | YUV/BT.656/LVDS/USB2.0 |
Görüntü Ekranı | Toplamda 11 (Beyaz Sıcak/Lav/Demir Kuşağı/Su/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı1/Gökkuşağı2/Kırmızı Sıcak/Siyah Sıcak) |
Görüntü Algoritması | NUC/3D/2D/DRC/EE |
Elektriksel Özellikler | |
Standart Harici Arayüz | 50pin_HRS |
İletişim arayüzü | RS232/USB2.0 |
Besleme gerilimi | 4~5.5V |
Tipik Güç Tüketimi | 0,8W |
Sıcaklık ölçümü | |
Çalışma Sıcaklığı Aralığı | -10°C~50°C |
Sıcaklık Ölçüm Aralığı | -20°C~150°C, 0°C~550°C |
Sıcaklık Ölçümü Doğruluğu | ±2°C veya ±%2'den büyük |
SDK'sı | Windows/Linux;Video Akışı Analizi ve Griden Sıcaklığa Dönüşüm Gerçekleştirin |
Fiziksel özellikler | |
Boyut (mm) | 25,4×25,4×35 (Lenssiz) |
Ağırlık | 25g (Lenssiz) |
Çevresel Uyumluluk | |
Çalışma sıcaklığı | -40°C~+70°C |
Depolama sıcaklığı | -45°C~+85°C |
Nem | %5~%95, yoğunlaşmayan |
Titreşim | 5.35grms, 3 Eksen |
Şok | Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen, 6 Yön |
Optik | |
Opsiyonel Lens | Sabit Atermal: 13mm |
TWIN612/R termal görüntüleme modülü Termografi, Güvenlik İzleme, İHA Yükleri, Robotlar, Akıllı Donanım, ADAS, Yangın Söndürme ve Kurtarma alanlarına uygulanır.
1. Termal kamera çekirdeklerinin tam termal kameralardan farkı nedir?
Termal kamera çekirdekleri, termal kameraların temel bileşenleridir; tam termal kameralar ise termal kamera çekirdeğinin yanı sıra bir muhafaza, ekran modülü, kullanıcı arayüzü ve görüntü depolama ve veri işleme yetenekleri gibi ek özelliklerden oluşur.Termal kamera çekirdekleri genellikle üreticiler veya entegratörler tarafından belirli uygulamalara yönelik özel termal görüntüleme çözümleri geliştirmek için kullanılır.
2. Kızılötesi dedektörlerin ve termal kamera çekirdeklerinin uygulamaları nelerdir?
Kızılötesi dedektörler ve termal kamera çekirdekleri, aşağıdakiler de dahil olmak üzere çeşitli alanlarda ve uygulamalarda kullanılır:
Termografi ve bina teşhisi
Endüstriyel proses izleme ve kontrolü
Güvenlik ve gözetim
İtfaiye ve arama kurtarma operasyonları
Otomotiv güvenlik sistemleri
Tıbbi Görüntüleme
Tarım ve hayvan izleme
Çeşitli bilimsel disiplinlerde araştırma ve geliştirme
3.Kızılötesi dedektörlerin ve termal kamera çekirdeklerinin farklı türleri var mı?
Evet, termopiller, bolometreler, piroelektrik dedektörler ve foton dedektörleri dahil olmak üzere çeşitli kızılötesi dedektör türleri vardır.Benzer şekilde, temel uygulamalara uygun düşük çözünürlüklü çekirdeklerden, gelişmiş termal görüntüleme sistemlerinde kullanılan yüksek çözünürlüklü çekirdeklere kadar farklı tipte termal kamera çekirdekleri mevcuttur.Dedektör tipi ve kamera çekirdeği seçimi uygulamanın özel gereksinimlerine bağlıdır.
