640x512 12μM Kızılötesi Dedektörlü Uzun Dalga Termal Görüntüleme Modülü
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 640x512 | Güç tüketimi | 0,8 W |
---|---|---|---|
Spektral aralık | 8~14μm | Piksel aralığı | 12um |
NETD | <40mK | Kare hızı | 25Hz/30Hz |
Vurgulamak | Uzun Dalga Termal Görüntüleme Modülü,12uM Dedektör Termal Görüntüleme Modülü,Dedektör Kızılötesi Termal Kamera Modülü |

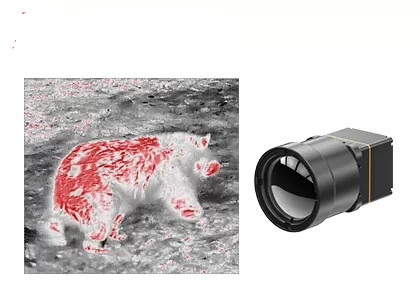

640x512 12μm Kızılötesi Dedektörlü Uzun Dalga Termal Görüntüleme Modülü

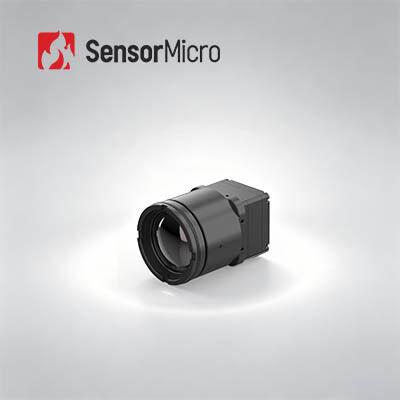

TWIN612 termal modülü, Global Sensor Technology tarafından geliştirilen yeni gelen bir üründür.640×512/12μm seramik paket soğutmasız kızılötesi dedektörü entegre eder.Tipik NETD<40mk ile TWIN612 termal modülü daha net, daha keskin ve daha ayrıntılı görüntü sunabilir.
-20°C~150°/0~550°C sıcaklık ölçüm aralığı, ±2°C veya ±%2 doğruluk ve 30Hz'e kadar kare hızıyla termal modül, düzgün termal görüntü ve doğru sıcaklık ölçümünü garanti eder.
TWIN612 termal modülü, kompakt tasarım, hafif yapı ve 0,8w kadar düşük güç tüketimi avantajlarına sahiptir.Gelişmiş görüntü algoritmaları ve sıcaklık ölçüm fonksiyonuyla TWIN612 termal modülü, daha kararlı görüntüler ve doğru sıcaklık sunar.
Seramik paketleme işlemi, olgun bir kızılötesi dedektör paketleme teknolojisi olan metal paketlemeye benzer.Metal ambalajla karşılaştırıldığında, paketlenmiş dedektörün hacmi ve ağırlığı büyük ölçüde azalacaktır.Böylece TWIN612 termal modülü boyut, ağırlık ve güç tüketimi konusunda katı gereksinimleri olan endüstrilere uygulanabilir.
- Mini Boyut: 25,4 mm × 25,4 mm × 35 mm
- Hafif: 25g
- Tipik NETD<40mk
- Keskin, Net Termal Görüntüleme
- 0,8W Kadar Düşük Tipik Güç Tüketimi
Modeli | TWIN612/R |
IR Dedektör Performansı | |
Çözünürlük | 640×512 |
Piksel Boyutu | 12μm |
Spektral aralık | 8~14μm |
Tipik NETD | <40mK |
Görüntü işleme | |
Kare hızı | 25Hz/30Hz |
Başlama zamanı | 6'lı |
Analog Video | PAL/NTSC |
Dijital video | YUV/BT.656/LVDS/USB2.0 |
Görüntü Ekranı | Toplamda 11 (Beyaz Sıcak/Lav/Demir Kuşağı/Su/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı1/Gökkuşağı2/Kırmızı Sıcak/Siyah Sıcak) |
Görüntü Algoritması | NUC/3D/2D/DRC/EE |
Elektriksel Özellikler | |
Standart Harici Arayüz | 50pin_HRS |
İletişim arayüzü | RS232/USB2.0 |
Besleme gerilimi | 4~5.5V |
Tipik Güç Tüketimi | 0,8W |
Sıcaklık ölçümü | |
Çalışma Sıcaklığı Aralığı | -10°C~50°C |
Sıcaklık Ölçüm Aralığı | -20°C~150°C, 0°C~550°C |
Sıcaklık Ölçümü Doğruluğu | ±2°C veya ±%2'den büyük |
SDK'sı | Windows/Linux;Video Akışı Analizi ve Griden Sıcaklığa Dönüşüm Gerçekleştirin |
Fiziksel özellikler | |
Boyut (mm) | 25,4×25,4×35 (Lenssiz) |
Ağırlık | 25g (Lenssiz) |
Çevresel Uyumluluk | |
Çalışma sıcaklığı | -40°C~+70°C |
Depolama sıcaklığı | -45°C~+85°C |
Nem | %5~%95, yoğunlaşmayan |
Titreşim | 5.35grms, 3 Eksen |
Şok | Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen, 6 Yön |
Optik | |
Opsiyonel Lens | Sabit Atermal: 13mm |
TWIN612/R termal görüntüleme modülü Termografi, Güvenlik İzleme, İHA Yükleri, Robotlar, Akıllı Donanım, ADAS, Yangın Söndürme ve Kurtarma alanlarına uygulanır.
1. Soğutmalı termal modüllerin avantajları nelerdir?
Soğutmalı termal modüller aşağıdakiler de dahil olmak üzere çeşitli avantajlar sunar:
Daha Yüksek Hassasiyet: Soğutmalı modüller daha küçük sıcaklık farklarını algılayarak daha iyi görüntü kalitesi sağlar.
Daha Uzun Menzil: Daha uzak mesafelerdeki termal bilgileri yakalayabilirler.
Daha Yüksek Çözünürlük: Soğutmalı modüller genellikle daha yüksek piksel sayıları sunarak daha keskin ve daha ayrıntılı görüntüler sağlar.
Azaltılmış Gürültü: Soğutma işlemi, sensör gürültüsünü önemli ölçüde azaltarak daha net görüntüler sağlar.
Gelişmiş Analize Uygun: Soğutmalı modüller genellikle bilimsel araştırma, uzaktan algılama ve hassas sıcaklık ölçümleri ve analizleri gerektiren özel uygulamalar için kullanılır.
2. Soğutmasız termal modüllerin avantajları nelerdir?
Soğutmasız termal modüllerin aşağıdakiler de dahil olmak üzere kendi avantajları vardır:
Daha Düşük Maliyet: Soğutmasız modüller genellikle soğutmalı muadillerine göre daha ekonomiktir.
Kompakt Boyut: Daha küçük ve daha hafif olmaları, çeşitli sistemlere entegrasyonlarını kolaylaştırır.
Bakım Gerektirmez: Soğutmasız modüller kriyojenik soğutma sistemleri gerektirmez, bu da bakım gereksinimlerini basitleştirir.
Anında Başlatma: Hızlı bir şekilde açılabilirler ve soğutmaya ihtiyaç duymadan termal görüntü üretebilirler.
Enerji Verimliliği: Soğutmasız modüller, soğutmalı modüllere göre daha az güç tüketir.
3. Soğutmalı ve soğutmasız termal modüllerin tipik uygulamaları nelerdir?
Soğutmalı ve soğutmasız termal modüller aşağıdakiler de dahil olmak üzere çeşitli alanlarda uygulama alanı bulur:
Soğutmalı Termal Modüller: Uzun menzilli gözetim, bilimsel araştırma, yüksek çözünürlüklü görüntüleme vb.
Soğutmasız Termal Modüller: Kişisel gece görüş cihazları, el tipi termal kameralar, otomotiv güvenliği, bina denetimleri, yangınla mücadele ve tüketici elektroniği.
Özel uygulamanın ve gereksinimlerinin sıklıkla soğutmalı ve soğutmasız termal modüller arasındaki seçimi belirlediğini unutmamak önemlidir.
4. Kızılötesi termometreler vücut ısısını ölçmek için doğru mudur?
Kızılötesi termometreler (temassız termometreler olarak da bilinir) vücut sıcaklığının hızlı bir tahminini sağlayabilir.Ancak bunların doğruluğu, hedefe olan mesafe, dış sıcaklık koşulları ve cihazın kalibrasyonu gibi çeşitli faktörlerden etkilenebilir.Tıbbi amaçlar doğrultusunda, hassas ölçümler için klinik dereceli termometrelerin kullanılması tavsiye edilir.
